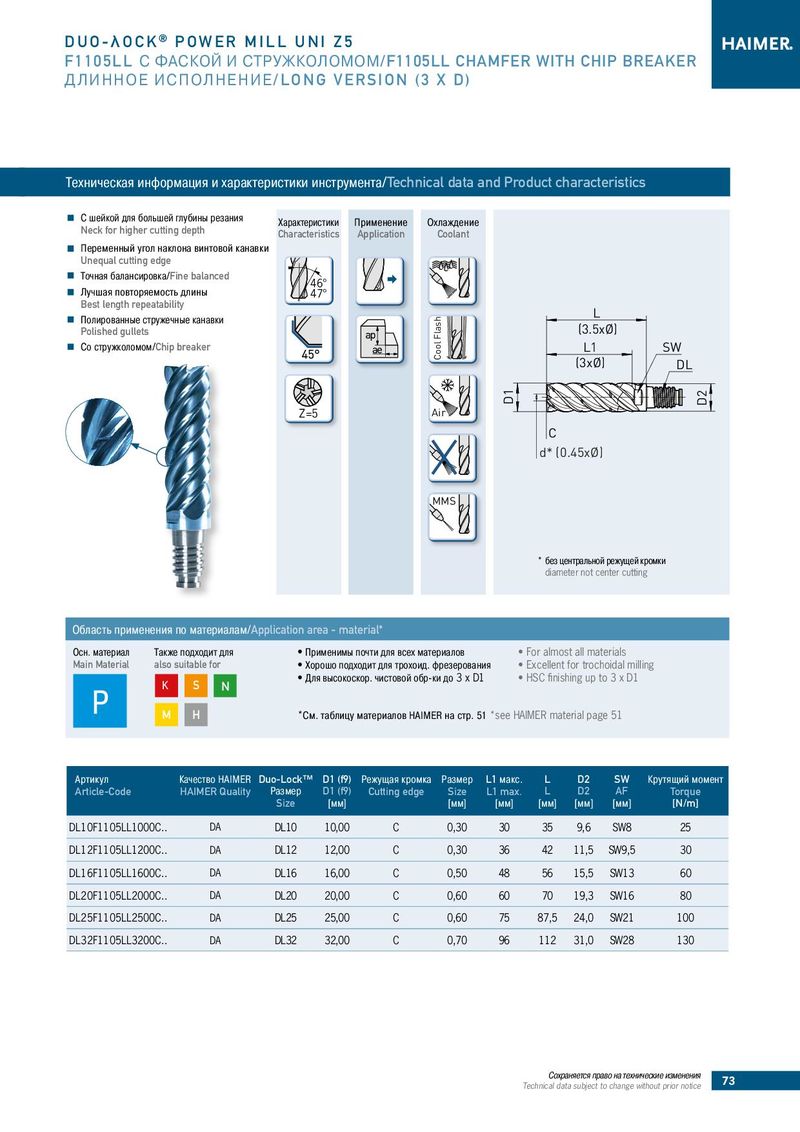

Каталог Haimer инструментальная оснастка - страница 73

DUO-λOCK® POWER MILL UNI Z5 F1105LL С ФАСКОЙ И СТРУЖКОЛОМОМ/F1105LL CHAMFER WITH CHIP BREAKER ДЛИННОЕ ИСПОЛНЕНИЕ/LONG VERSION (3 X D) Техническая информация и характеристики инструмента/Technical data and Product characteristics C шейкой для большей глубины резания Характеристики Применение Охлаждение Neck for higher cutting depth Characteristics Application Coolant Переменный угол наклона винтовой канавки Unequal cutting edge Точная балансировка/Fine balanced 46° Лучшая повторяемость длины 47° Best length repeatability L Полированные стружечные канавки Cool Flash (3.5xØ) Polished gullets Со стружколомом/Chip breaker L1 SW (3xØ) DL D1 D2 Z=5 Air C d* (0.45xØ) MMS * без центральной режущей кромки diameter not center cutting Область применения по материалам/Application area - material* Осн. материал Также подходит для • Применимы почти для всех материалов • For almost all materials Main Material also suitable for • Хорошо подходит для трохоид. фрезерования • Excellent for trochoidal milling K S N • Для высокоскор. чистовой обр-ки до 3 x D1 • HSC finishing up to 3 x D1 P M H *См. таблицу материалов HAIMER на стр. 51 *see HAIMER material page 51 Артикул Качество HAIMER Duo-Lock™ D1 (f9) Режущая кромка Размер L1 макс. L D2 SW Крутящий момент Article-Code HAIMER Quality Размер D1 (f9) Cutting edge Size L1 max. L D2 AF Torque Size [мм] [мм] [мм] [мм] [мм] [мм] [N/m] DL10F1105LL1000C.. DA DL10 10,00 C 0,30 30 35 9,6 SW8 25 DL12F1105LL1200C.. DA DL12 12,00 C 0,30 36 42 11,5 SW9,5 30 DL16F1105LL1600C.. DA DL16 16,00 C 0,50 48 56 15,5 SW13 60 DL20F1105LL2000C.. DA DL20 20,00 C 0,60 60 70 19,3 SW16 80 DL25F1105LL2500C.. DA DL25 25,00 C 0,60 75 87,5 24,0 SW21 100 DL32F1105LL3200C.. DA DL32 32,00 C 0,70 96 112 31,0 SW28 130 Сохраняется право на технические изменения 73 Technical data subject to change without prior notice
