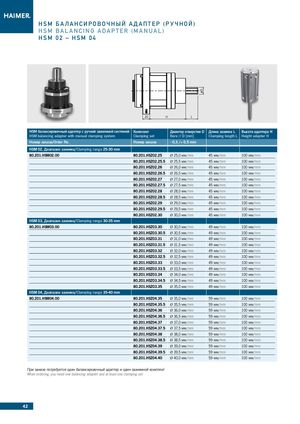

Каталог Haimer модульная балансировочная система Tool Dynamic - страница 42
Навигация
Брошюра Haimer обзор продукции
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer инструментальные оправки для станков Makino
Каталог Haimer инструментальные оправки
Z
(14.2)
HSM 0 2 – HSM 0 4
Z
5:1
3 8
20 H L
9
| HSM балансировочный адаптер с ручной зажимной системо | й Комплект | Диамтер отверстия D | Длина зажима L | Высота адаптера Н |
| HSM balancing adapter with manual clamping system | Clamping set | BoreØD [mm] | Clamping length L | Height adapter H |
| Номер заказа/Order No. | Номер заказа | - 0,3 /+ 0,5 mm | ||
| HSM 02,Диапазон зажима/Clamping range 25-30 mm | ||||
| 80.201.HSM02.00 | 80.201.HSZ02.25 | Ø 25,0 мм/mm | 45мм/mm | 100мм/mm |
| 80.201.HSZ02.25.5 | Ø 25,5 мм/mm | 45мм/mm | 100мм/mm | |
| 80.201.HSZ02.26 | Ø 26,0 мм/mm | 45мм/mm | 100мм/mm | |
| 80.201.HSZ02.26.5 | Ø 26,5 мм/mm | 45мм/mm | 100мм/mm | |
| 80.201.HSZ02.27 | Ø 27,0 мм/mm | 45мм/mm | 100мм/mm | |
| 80.201.HSZ02.27.5 | Ø 27,5 мм/mm | 45мм/mm | 100мм/mm | |
| 80.201.HSZ02.28 | Ø 28,0 мм/mm | 45мм/mm | 100мм/mm | |
| 80.201.HSZ02.28.5 | Ø 28,5 мм/mm | 45мм/mm | 100мм/mm | |
| 80.201.HSZ02.29 | Ø 29,0 мм/mm | 45мм/mm | 100мм/mm | |
| 80.201.HSZ02.29.5 | Ø 29,5 мм/mm | 45мм/mm | 100мм/mm | |
| 80.201.HSZ02.30 | Ø 30,0мм/mm | 45мм/mm | 100мм/mm | |
| HSM 03,Диапазон зажима/Clamping range 30-35 mm | ||||
| 80.201.HSM03.00 | 80.201.HSZ03.30 | Ø 30,0 мм/mm | 49мм/mm | 100мм/mm |
| 80.201.HSZ03.30.5 | Ø 30,5 мм/mm | 49мм/mm | 100мм/mm | |
| 80.201.HSZ03.31 | Ø 31,0 мм/mm | 49мм/mm | 100мм/mm | |
| 80.201.HSZ03.31.5 | Ø 31,5 мм/mm | 49мм/mm | 100мм/mm | |
| 80.201.HSZ03.32 | Ø 32,0 мм/mm | 49мм/mm | 100мм/mm | |
| 80.201.HSZ03.32.5 | Ø 32,5 мм/mm | 49мм/mm | 100мм/mm | |
| 80.201.HSZ03.33 | Ø 33,0 мм/mm | 49мм/mm | 100мм/mm | |
| 80.201.HSZ03.33.5 | Ø 33,5 мм/mm | 49мм/mm | 100мм/mm | |
| 80.201.HSZ03.34 | Ø 34,0 мм/mm | 49мм/mm | 100мм/mm | |
| 80.201.HSZ03.34.5 | Ø 34,5 мм/mm | 49мм/mm | 100мм/mm | |
| 80.201.HSZ03.35 | Ø 35,0мм/mm | 49мм/mm | 100мм/mm | |
| HSM 04,Диапазон зажима/Clamping range 35-40 mm | ||||
| 80.201.HSM04.00 | 80.201.HSZ04.35 | Ø 35,0 мм/mm | 59мм/mm | 100мм/mm |
| 80.201.HSZ04.35.5 | Ø 35,5 мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ04.36 | Ø 36,0 мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ04.36.5 | Ø 36,5 мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ04.37 | Ø 37,0 мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ04.37.5 | Ø 37,5 мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ04.38 | Ø 38,0 мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ04.38.5 | Ø 38,5 мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ04.39 | Ø 39,0 мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ04.39.5 | Ø 39,5 мм/mm | 59мм/mm | 100мм/mm | |
| 80.201.HSZ04.40 | Ø 40,0мм/mm | 59мм/mm | 100мм/mm |
11
При заказе потребуется один балансировочный адаптер и один зажимной комплект When ordering, you need one balancing adapter and at least one clamping set
