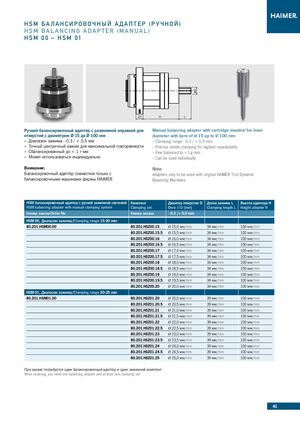

Каталог Haimer модульная балансировочная система Tool Dynamic - страница 41
Навигация
Брошюра Haimer обзор продукции
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer инструментальные оправки для станков Makino
Каталог Haimer инструментальные оправки
Z
(14.2)
HSM 0 0 – HSM 0 1
Z
5:1
3 8
| 20 | H | L | |||
| 9 | |||||
| Ручной балансировочный адаптер с разжимной оправкой для | Manual balancing adapter with cartridge mandrel for inner | ||||
| отверстий с диаметром Ø 15 до Ø 100 мм | diameter with bore of Ø 15 up to Ø 100 mm |
| – | Диапазон зажима - 0,3 / + 0,5 мм | – Clamping range - 0,3 / + 0,5 mm | ||
| – | Точный центричный зажим для максимальной повторяемости | – Precise center clamping for highest repeatability | ||
| C | – | Сбалансированный до < 1 г·мм | – Fine balanced to < 1 g·mm | |
| C | – | Может использоваться индивидуально | – Can be used individually |
Внимание: Note: Балансировочный адаптер совместим только с Adapters only to be used with original HAIMER Tool Dynamic балансировочными машинами фирмы HAIMER Balancing Machines
| HSM балансировочный адаптер с ручной зажимной системой HSM balancing adapter with manual clamping system | Комплект Clamping set | Диамтер отверстия D BoreØD [mm] | Длина зажима L Clamping length L | Высота адаптера Н Height adapter H |
| Номер заказа/Order No. | Номер заказа | - 0,3 /+ 0,5 mm | ||
| HSM 00,Диапазон зажима/Clamping range 15-20 mm | ||||
| 80.201.HSM00.00 | 80.201.HSZ00.15 | Ø15,0 мм/mm | 34мм/mm | 100мм/mm |
| 80.201.HSZ00.15.5 | Ø15,5мм/mm | 34мм/mm | 100мм/mm | |
| 80.201.HSZ00.16 | Ø16,0мм/mm | 34мм/mm | 100мм/mm | |
| 80.201.HSZ00.16.5 | Ø16,5мм/mm | 34мм/mm | 100мм/mm | |
| 80.201.HSZ00.17 | Ø17,0мм/mm | 34мм/mm | 100мм/mm | |
| 80.201.HSZ00.17.5 | Ø17,5мм/mm | 34мм/mm | 100мм/mm | |
| 80.201.HSZ00.18 | Ø18,0мм/mm | 34мм/mm | 100мм/mm | |
| 80.201.HSZ00.18.5 | Ø18,5мм/mm | 34мм/mm | 100мм/mm | |
| 80.201.HSZ00.19 | Ø19,0мм/mm | 34мм/mm | 100мм/mm | |
| 80.201.HSZ00.19.5 | Ø19,5мм/mm | 34мм/mm | 100мм/mm | |
| 80.201.HSZ00.20 | Ø20,0мм/mm | 34мм/mm | 100мм/mm | |
| HSM 01,Диапазон зажима/Clamping range 20-25 mm | ||||
| 80.201.HSM01.00 | 80.201.HSZ01.20 | Ø20,0мм/mm | 39мм/mm | 100мм/mm |
| 80.201.HSZ01.20.5 | Ø20,5мм/mm | 39мм/mm | 100мм/mm | |
| 80.201.HSZ01.21 | Ø21,0мм/mm | 39мм/mm | 100мм/mm | |
| 80.201.HSZ01.21.5 | Ø21,5мм/mm | 39мм/mm | 100мм/mm | |
| 80.201.HSZ01.22 | Ø22,0мм/mm | 39мм/mm | 100мм/mm | |
| 80.201.HSZ01.22.5 | Ø22,5мм/mm | 39мм/mm | 100мм/mm | |
| 80.201.HSZ01.23 | Ø23,0мм/mm | 39мм/mm | 100мм/mm | |
| 80.201.HSZ01.23.5 | Ø23,5мм/mm | 39мм/mm | 100мм/mm | |
| 80.201.HSZ01.24 | Ø24,0мм/mm | 39мм/mm | 100мм/mm | |
| 80.201.HSZ01.24.5 | Ø24,5мм/mm | 39мм/mm | 100мм/mm | |
| 80.201.HSZ01.25 | Ø25,0мм/mm | 39мм/mm | 100мм/mm |
11
При заказе потребуется один балансировочный адаптер и один зажимной комплект When ordering, you need one balancing adapter and at least one clamping set
