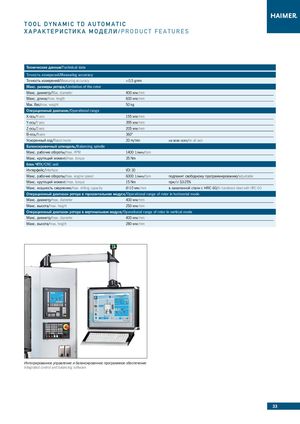

TOOL DYNAMIC TD AUTOMATIC ХАРАКТЕРИСТИКА МОДЕЛИ/PRODUCT FEATURES Технические данные/Technical data Точность измерений/Measuring accuracy Точность измерений/Measuring accuracy < 0,5 gmm Макс. размеры ротора/Limitation of the rotor Макс. диаметр/Max. diameter 400 мм/mm Макс. длина/max. length 600 мм/mm Max. Вес/max. weight 50 kg Операционный диапазон/Operational range X-ось/X-axis 155 мм/mm Y-ось/Y-axis 395 мм/mm Z-ось/Z-axis 205 мм/mm B-ось/B-axis 360° Ускоренный ход/Rapid mode 20 m/min на всех осях/on all axis Балансировочный шпиндель/Balancing spindle Макс. рабочие обороты/max. RPM 1400 1/мин/rpm Макс. крутящий момент/max. torque 35 Nm блок ЧПУ/CNC unit Интерфейс/Interface VDI 30 Макс. рабочие обороты/max. engine speed 6000 1/мин/rpm подлежит свободному программированию/adjustable Макс. крутящий момент/max. torque 15 Nm при/at S3-25% Макс. мощность сверления/max. drilling capacity Ø 10 мм/mm в закаленной стали с HRC 60/in hardened steel with HRC 60 Операционный диапазан ротора в горизонтальном модусе/Operational range of rotor in horizontal mode Макс. диаметр/max. diameter 400 мм/mm Макс. высота/max. height 250 мм/mm Операционный диапазон ротора в вертикальном модусе/Operational range of rotor in vertical mode Макс. диаметр/max. diameter 400 мм/mm Макс. высота/max. height 280 мм/mm Интегрированное управление и балансировочное программное обеспечение Integrated control and balancing software 33
