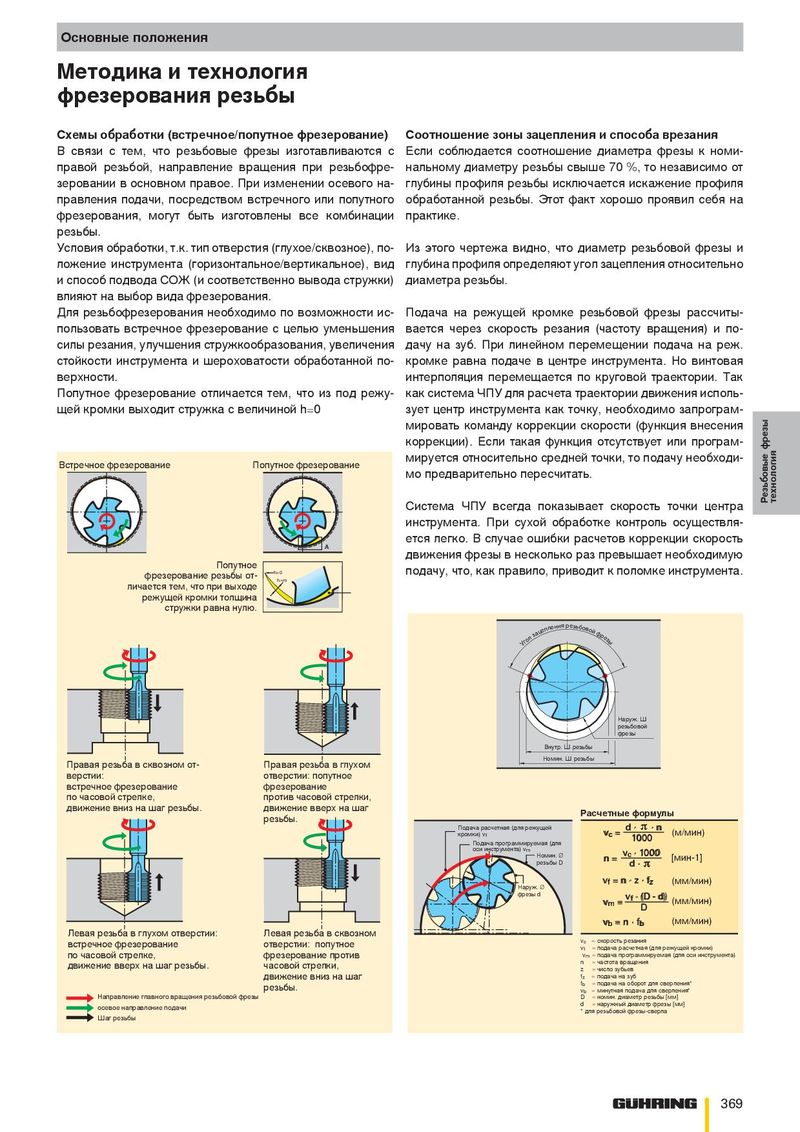

Основные положения Методика и технология фрезерования резьбы Схемы обработки (встречное/попутное фрезерование) Соотношение зоны зацепления и способа врезания В связи с тем, что резьбовые фрезы изготавливаются с Если соблюдается соотношение диаметра фрезы к номи- правой резьбой, направление вращения при резьбофре- нальному диаметру резьбы свыше 70 %, то независимо от зеровании в основном правое. При изменении осевого на- глубины профиля резьбы исключается искажение профиля правления подачи, посредством встречного или попутного обработанной резьбы. Этот факт хорошо проявил себя на фрезерования, могут быть изготовлены все комбинации практике. резьбы. Условия обработки, т.к. тип отверстия (глухое/сквозное), по- Из этого чертежа видно, что диаметр резьбовой фрезы и ложение инструмента (горизонтальное/вертикальное), вид глубина профиля определяют угол зацепления относительно и способ подвода СОЖ (и соответственно вывода стружки) диаметра резьбы. влияют на выбор вида фрезерования. Для резьбофрезерования необходимо по возможности ис- Подача на режущей кромке резьбовой фрезы рассчиты- пользовать встречное фрезерование с целью уменьшения вается через скорость резания (частоту вращения) и по- силы резания, улучшения стружкообразования, увеличения дачу на зуб. При линейном перемещении подача на реж. стойкости инструмента и шероховатости обработанной по- кромке равна подаче в центре инструмента. Но винтовая верхности. интерполяция перемещается по круговой траектории. Так Попутное фрезерование отличается тем, что из под режу- как система ЧПУ для расчета траектории движения исполь- щей кромки выходит стружка с величиной h=0 зует центр инструмента как точку, необходимо запрограм- мировать команду коррекции скорости (функция внесения Резьбовые фрезы коррекции). Если такая функция отсутствует или програм- технология мируется относительно средней точки, то подачу необходи- Встречное фрезерование Попутное фрезерование мо предварительно пересчитать. Система ЧПУ всегда показывает скорость точки центра инструмента. При сухой обработке контроль осуществля- ется легко. В случае ошибки расчетов коррекции скорость A A A движения фрезы в несколько раз превышает необходимую Попутное фрезерование резьбы h=0 от- h=0 h=0 подачу, что, как правило, приводит к поломке инструмента. h=m h=m h=m личается тем, что при выходе режущей кромки толщина стружки равна нулю. ения резьбово е пл йф ац ре лз зы го У Наруж. Ø резьбовой фрезы Внутр. Ø резьбы Номин. Ø резьбы Правая резьба в сквозном от- Правая резьба в глухом верстии: отверстии: попутное встречное фрезерование фрезерование по часовой стрелке, против часовой стрелки, движение вниз на шаг резьбы. движение вверх на шаг Расчетные формулы резьбы. Подача расчетная (для режущей d. .n кромки) vf vc = (м/мин) Подача программируемая (для 1000 оси инструмента) vm . 1000 v 1000 Номин. Ø n= c . n [мин-1] резьбы D d vf = n . z . fzz (мм/мин) Наруж. Ø фрезы d vff . (D - d) d) (мм/мин) vvm m= D vvb = n . fbb (мм/мин) Левая резьба в глухом отверстии: Левая резьба в сквозном vc = скорость резания встречное фрезерование отверстии: попутное vf = подача расчетная (для режущей кромки) по часовой стрелке, фрезерование против vm = подача программируемая (для оси инструмента) n = частота вращения движение вверх на шаг резьбы. часовой стрелки, z = число зубьев движение вниз на шаг fz = подача на зуб fb = подача на оборот для сверления* резьбы. vb = минутная подача для сверления* Направление главного вращения резьбовой фрезы D = номин. диаметр резьбы [мм] d = наружный диаметр фрезы [мм] осевое направление подачи * для резьбовой фрезы-сверла Шаг резьбы 369
