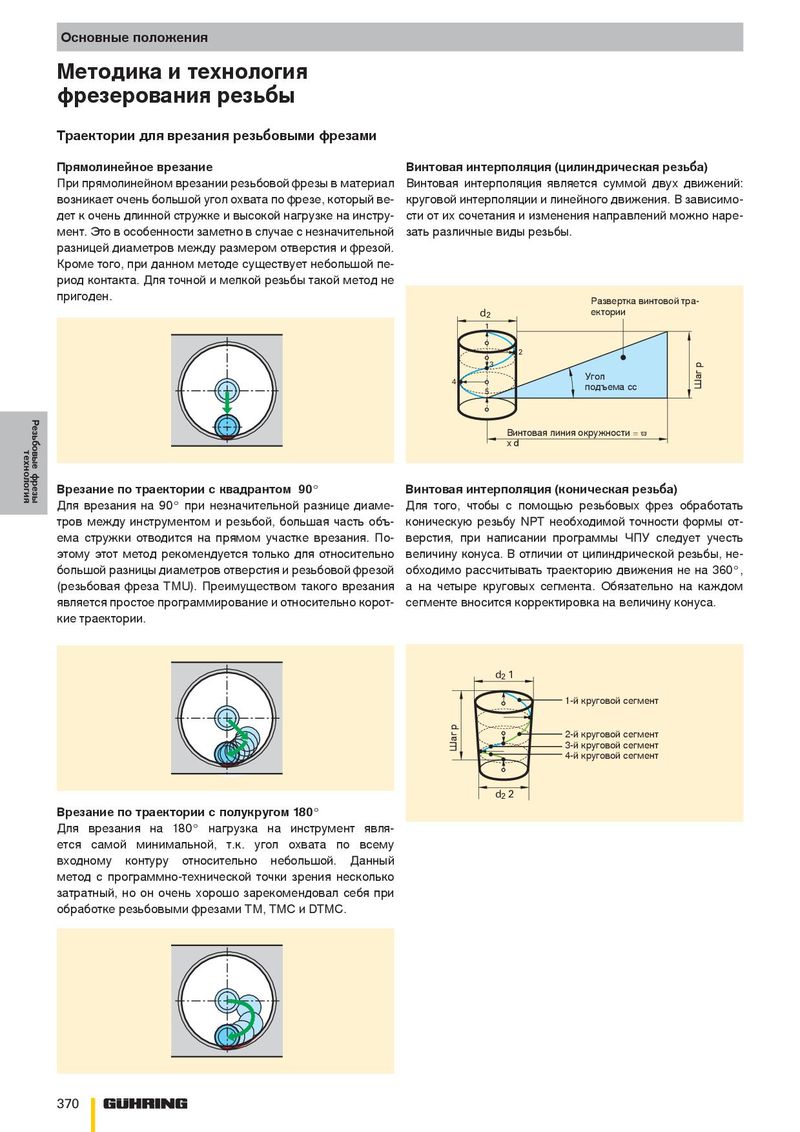

Основные положения Методика и технология фрезерования резьбы Траектории для врезания резьбовыми фрезами Прямолинейное врезание Винтовая интерполяция (цилиндрическая резьба) При прямолинейном врезании резьбовой фрезы в материал Винтовая интерполяция является суммой двух движений: возникает очень большой угол охвата по фрезе, который ве- круговой интерполяции и линейного движения. В зависимо- дет к очень длинной стружке и высокой нагрузке на инстру- сти от их сочетания и изменения направлений можно наре- мент. Это в особенности заметно в случае с незначительной зать различные виды резьбы. разницей диаметров между размером отверстия и фрезой. Кроме того, при данном методе существует небольшой пе- риод контакта. Для точной и мелкой резьбы такой метод не пригоден. Развертка винтовой тра- d 2 ектории 1 2 3 Угол 4 5 подъема cc Шаг р Резьбовые фрезы Винтовая линия окружности = ϖ технология x d Врезание по траектории с квадрантом 90° Винтовая интерполяция (коническая резьба) Для врезания на 90° при незначительной разнице диаме- Для того, чтобы с помощью резьбовых фрез обработать тров между инструментом и резьбой, большая часть объ- коническую резьбу NPT необходимой точности формы от- ема стружки отводится на прямом участке врезания. По- верстия, при написании программы ЧПУ следует учесть этому этот метод рекомендуется только для относительно величину конуса. В отличии от цилиндрической резьбы, не- большой разницы диаметров отверстия и резьбовой фрезой обходимо рассчитывать траекторию движения не на 360°, (резьбовая фреза TMU). Преимуществом такого врезания а на четыре круговых сегмента. Обязательно на каждом является простое программирование и относительно корот- сегменте вносится корректировка на величину конуса. кие траектории. d 2 1 1-й круговой сегмент 2-й круговой сегмент Шаг р 3-й круговой сегмент 4-й круговой сегмент d 2 2 Врезание по траектории с полукругом 180° Для врезания на 180° нагрузка на инструмент явля- ется самой минимальной, т.к. угол охвата по всему входному контуру относительно небольшой. Данный метод с программно-технической точки зрения несколько затратный, но он очень хорошо зарекомендовал себя при обработке резьбовыми фрезами ТМ, ТМС и DTMC. 370
