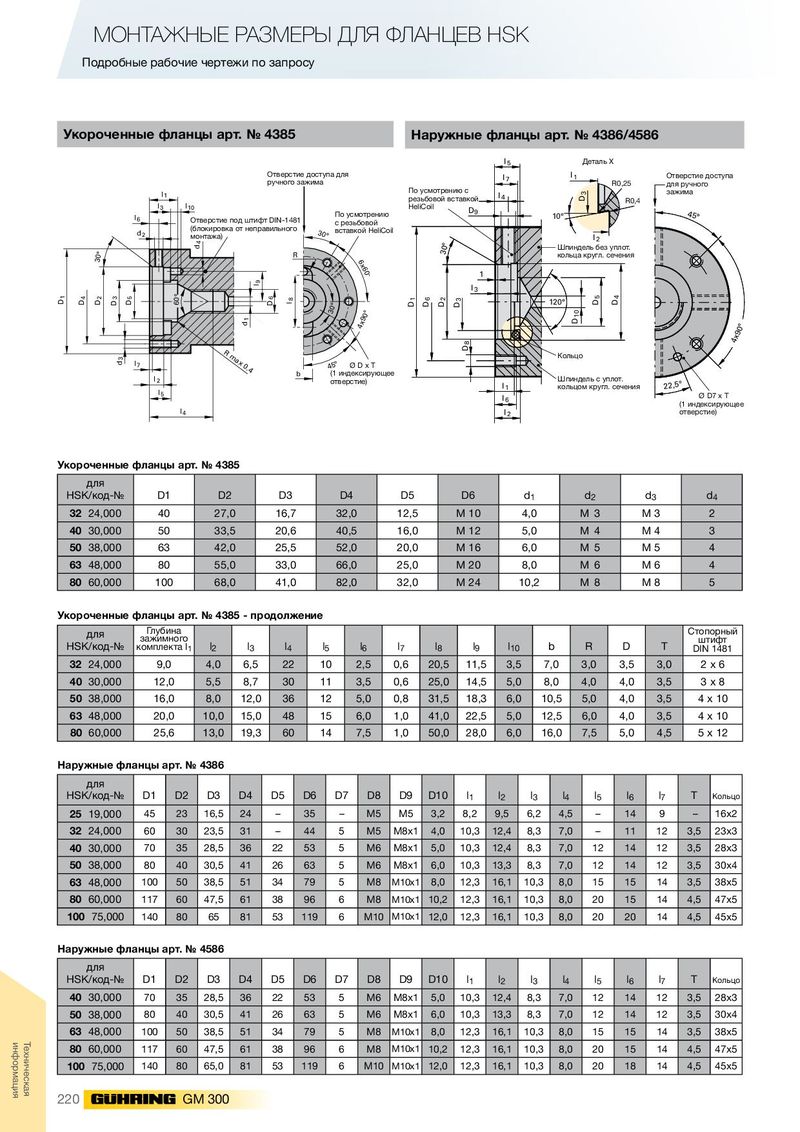

МОНТАЖНЫЕ РАЗМЕРЫ ДЛЯ ФЛАНЦЕВ HSK
Подробные рабочие чертежи по запросу
Укороченные фланцы арт. № 4385 Наружные фланцы арт. № 4386/4586
l 5 Деталь X
| Отверстие доступа для | l | l 1 | Отверстие доступа | ||
| ручного зажима | 7 | R0,25 | |||
| для ручного | |||||
| По усмотрению с | зажима |
| l 1 | резьбовой вставкой | l 4 | |||
| R0,4 | |||||
| l 3 | l 10 | HeliCoil | D |
| По усмотрению | 9 | 10° | 45° | ||
| l 6 | Отверстие под штифт DIN-1481 | ||||
| с резьбовой | |||||
| (блокировка от неправильного | вставкой HeliCoil |
| d 2 | монтажа) | 30° | l | |
| 2 | ||||
| Шпиндель без уплот. |
° R 30° кольца кругл. сечения
30 6x 60 ° 1 l 3
60° 120° 30° ° 4x90 ° 90 4x R max 0. Кольцо
| l 7 | 45° | ØDxT | ||
| 4 | ||||
| b | (1 индексирующее |
l 2 отверстие) Шпиндель с уплот.
| l 1 | кольцом кругл. сечения | 22,5° | |||
| l 5 | Ø D7 x T | ||||
| l 6 | |||||
| (1 индексирующее |
l 4 l 2 отверстие)
Укороченные фланцы арт. № 4385
| для HSK/код-№ | D1 | D2 | D3 | D4 | D5 | D6 | d1 | d2 | d3 | d4 |
| 3224,000 | 40 | 27,0 | 16,7 | 32,0 | 12,5 | M 10 | 4,0 | M 3 | M 3 | 2 |
| 4030,000 | 50 | 33,5 | 20,6 | 40,5 | 16,0 | M 12 | 5,0 | M 4 | M 4 | 3 |
| 5038,000 | 63 | 42,0 | 25,5 | 52,0 | 20,0 | M 16 | 6,0 | M 5 | M 5 | 4 |
| 6348,000 | 80 | 55,0 | 33,0 | 66,0 | 25,0 | M 20 | 8,0 | M 6 | M 6 | 4 |
| 8060,000 | 100 | 68,0 | 41,0 | 82,0 | 32,0 | M 24 | 10,2 | M 8 | M 8 | 5 |
Укороченные фланцы арт. № 4385 - продолжение
| для HSK/код-№ | Глуб зажим компле | ина ного кта l1 | l2 | l3 | l4 | l | 5 | l6 | l7 | l8 | l9 | l10 | b | R | D | T | Стоп ш DIN | орный тифт 1481 | ||
| 3224,000 | 9, | 0 | 4,0 | 6,5 | 22 | 1 | 0 | 2,5 | 0,6 | 20,5 | 11,5 | 3,5 | 7 | ,0 | 3,0 | 3,5 | 3,0 | 2 | x 6 | |
| 4030,000 | 12, | 0 | 5,5 | 8,7 | 30 | 1 | 1 | 3,5 | 0,6 | 25,0 | 14,5 | 5,0 | 8 | ,0 | 4,0 | 4,0 | 3,5 | 3 | x 8 | |
| 5038,000 | 16, | 0 | 8,0 | 12,0 | 36 | 1 | 2 | 5,0 | 0,8 | 31,5 | 18,3 | 6,0 | 1 | 0,5 | 5,0 | 4,0 | 3,5 | 4 | x 10 | |
| 6348,000 | 20, | 0 | 10,0 | 15,0 | 48 | 1 | 5 | 6,0 | 1,0 | 41,0 | 22,5 | 5,0 | 1 | 2,5 | 6,0 | 4,0 | 3,5 | 4 | x 10 | |
| 8060,000 | 25, | 6 | 13,0 | 19,3 | 60 | 1 | 4 | 7,5 | 1,0 | 50,0 | 28,0 | 6,0 | 1 | 6,0 | 7,5 | 5,0 | 4,5 | 5 | x 12 | |
| аружные фл для | анцы а | рт. № | 4386 | |||||||||||||||||
| HSK/код-№ | D1 | D2 | D3 | D4 | D5 | D6 | D | 7 | D8 | D9 | D10 | l1 | l2 | l3 | l4 | l5 | l6 | l7 | T | Кольцо |
| 2519,000 | 45 | 23 | 16,5 | 24 | – | 35 | – | M5 | M5 | 3,2 | 8,2 | 9,5 | 6,2 | 4,5 | – | 14 | 9 | – | 16x2 | |
| 3224,000 | 60 | 30 | 23,5 | 31 | – | 44 | 5 | M5 | M8x1 | 4,0 | 10,3 | 12,4 | 8,3 | 7,0 | – | 11 | 12 | 3,5 | 23x3 | |
| 4030,000 | 70 | 35 | 28,5 | 36 | 22 | 53 | 5 | M6 | M8x1 | 5,0 | 10,3 | 12,4 | 8,3 | 7,0 | 12 | 14 | 12 | 3,5 | 28x3 | |
| 5038,000 | 80 | 40 | 30,5 | 41 | 26 | 63 | 5 | M6 | M8x1 | 6,0 | 10,3 | 13,3 | 8,3 | 7,0 | 12 | 14 | 12 | 3,5 | 30x4 | |
| 6348,000 | 100 | 50 | 38,5 | 51 | 34 | 79 | 5 | M8 | M10x1 | 8,0 | 12,3 | 16,1 | 10,3 | 8,0 | 15 | 15 | 14 | 3,5 | 38x5 | |
| 8060,000 | 117 | 60 | 47,5 | 61 | 38 | 96 | 6 | M8 | M10x1 | 10,2 | 12,3 | 16,1 | 10,3 | 8,0 | 20 | 15 | 14 | 4,5 | 47x5 | |
| 10075,000 | 140 | 80 | 65 | 81 | 53 | 119 | 6 | M10 | M10x1 | 12,0 | 12,3 | 16,1 | 10,3 | 8,0 | 20 | 20 | 14 | 4,5 | 45x5 | |
| аружные фл для | анцы а | рт. № | 4586 | |||||||||||||||||
| HSK/код-№ | D1 | D2 | D3 | D4 | D5 | D6 | D | 7 | D8 | D9 | D10 | l1 | l2 | l3 | l4 | l5 | l6 | l7 | T | Кольцо |
| 4030,000 | 70 | 35 | 28,5 | 36 | 22 | 53 | 5 | M6 | M8x1 | 5,0 | 10,3 | 12,4 | 8,3 | 7,0 | 12 | 14 | 12 | 3,5 | 28x3 | |
| 5038,000 | 80 | 40 | 30,5 | 41 | 26 | 63 | 5 | M6 | M8x1 | 6,0 | 10,3 | 13,3 | 8,3 | 7,0 | 12 | 14 | 12 | 3,5 | 30x4 | |
| 6348,000 | 100 | 50 | 38,5 | 51 | 34 | 79 | 5 | M8 | M10x1 | 8,0 | 12,3 | 16,1 | 10,3 | 8,0 | 15 | 15 | 14 | 3,5 | 38x5 | |
| 8060,000 | 117 | 60 | 47,5 | 61 | 38 | 96 | 6 | M8 | M10x1 | 10,2 | 12,3 | 16,1 | 10,3 | 8,0 | 20 | 15 | 14 | 4,5 | 47x5 | |
| 10075,000 | 140 | 80 | 65,0 | 81 | 53 | 119 | 6 | M10 | M10x1 | 12,0 | 12,3 | 16,1 | 10,3 | 8,0 | 20 | 18 | 14 | 4,5 | 45x5 |
