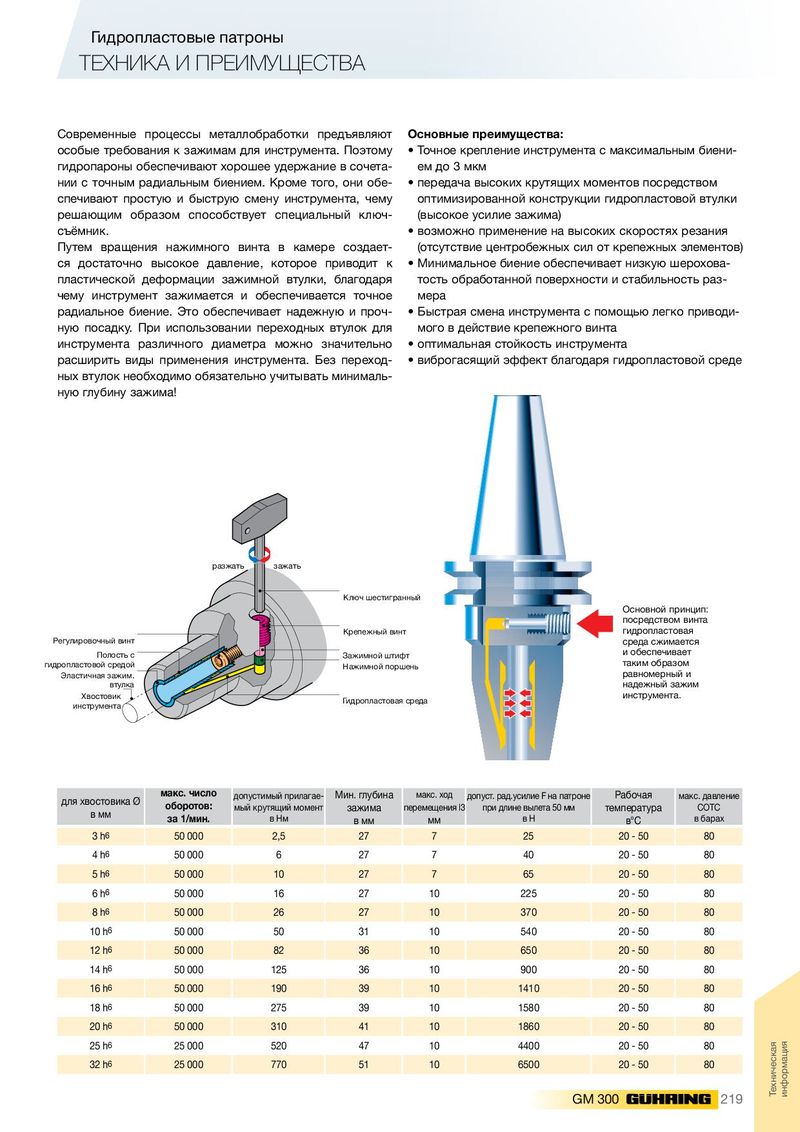

Гидропластовые патроны
| Современные процессы металлобработки предъявляют | Основные преимущества: |
| особые требования к зажимам для инструмента. Поэтому | • Точное крепление инструмента с максимальным биени- |
| гидропароны обеспечивают хорошее удержание в сочета- | ем до 3 мкм |
| нии с точным радиальным биением. Кроме того, они обе- | • передача высоких крутящих моментов посредством |
| спечивают простую и быструю смену инструмента, чему | оптимизированной конструкции гидропластовой втулки |
| решающим образом способствует специальный ключ- | (высокое усилие зажима) |
| съёмник. | • возможно применение на высоких скоростях резания |
| Путем вращения нажимного винта в камере создает- | (отсутствие центробежных сил от крепежных элементов) |
| ся достаточно высокое давление, которое приводит к | • Минимальное биение обеспечивает низкую шерохова- |
| пластической деформации зажимной втулки, благодаря | тость обработанной поверхности и стабильность раз- |
| Форма HE Ø 25 ... 32 мм чему инструмент зажимается и обеспечивается точное | мера |
радиальное биение. Это обеспечивает надежную и проч- • Быстрая смена инструмента с помощью легко приводи- ную посадку. При использовании переходных втулок для мого в действие крепежного винта инструмента различного диаметра можно значительно • оптимальная стойкость инструмента расширить виды применения инструмента. Без переход- • виброгасящий эффект благодаря гидропластовой среде
ных втулок необходимо обязательно учитывать минимальную глубину зажима!
разжать зажать
Ключ шестигранный Основной принцип: посредством винта
| Крепежный винт | гидропластовая | |
| Регулировочный винт | среда сжимается | |
| Полость с | и обеспечивает | |
| Зажимной штифт | ||
| гидропластовой средой | таким образом | |
| Нажимной поршень | ||
| Эластичная зажим. | равномерный и | |
| втулка | надежный зажим | |
| Хвостовик | инструмента. |
Гидропластовая среда инструмента
| для хвостовика Ø в мм | макс. число оборотов: за 1/мин. | допустимый прилагае- мый крутящий момент в Нм | Мин. глубина зажима в мм | макс. ход перемещения l3 мм | допуст. рад.усилие F на патроне при длине вылета 50 мм в Н | Рабочая температура в°C | макс. давление СОТС в барах |
| 3 h6 | 50 000 | 2,5 | 27 | 7 | 25 | 20 - 50 | 80 |
| 4 h6 | 50 000 | 6 | 27 | 7 | 40 | 20 - 50 | 80 |
| 5 h6 | 50 000 | 10 | 27 | 7 | 65 | 20 - 50 | 80 |
| 6 h6 | 50 000 | 16 | 27 | 10 | 225 | 20 - 50 | 80 |
| 8 h6 | 50 000 | 26 | 27 | 10 | 370 | 20 - 50 | 80 |
| 10 h6 | 50 000 | 50 | 31 | 10 | 540 | 20 - 50 | 80 |
| 12 h6 | 50 000 | 82 | 36 | 10 | 650 | 20 - 50 | 80 |
| 14 h6 | 50 000 | 125 | 36 | 10 | 900 | 20 - 50 | 80 |
| 16 h6 | 50 000 | 190 | 39 | 10 | 1410 | 20 - 50 | 80 |
| 18 h6 | 50 000 | 275 | 39 | 10 | 1580 | 20 - 50 | 80 |
| 20 h6 | 50 000 | 310 | 41 | 10 | 1860 | 20 - 50 | 80 |
| 25 h6 | 25 000 | 520 | 47 | 10 | 4400 | 20 - 50 | 80 |
| 32 h6 | 25 000 | 770 | 51 | 10 | 6500 | 20 - 50 | 80 |
