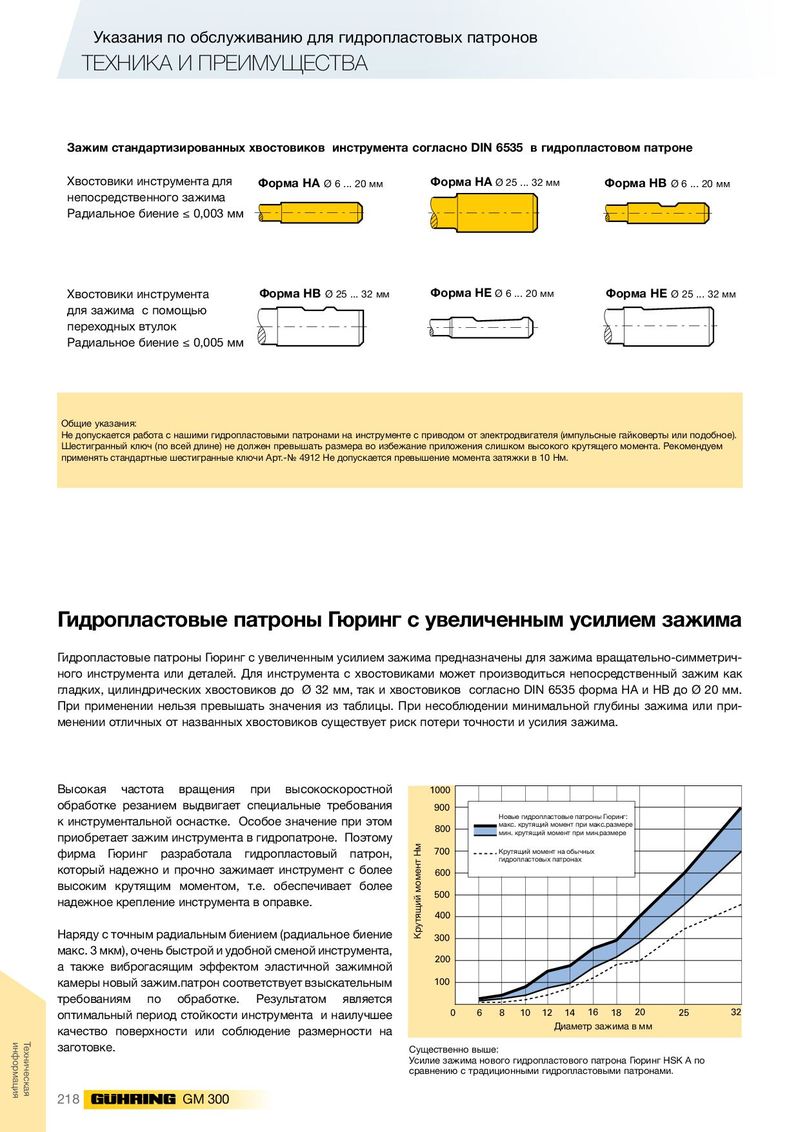

Указания по обслуживанию для гидропластовых патронов ТЕХНИКА И ПРЕИМУЩЕСТВА Зажим стандартизированных хвостовиков инструмента согласно DIN 6535 в гидропластовом патроне Хвостовики инструмента для Форма HA Ø 6 ... 20 мм Форма HA Ø 25 ... 32 мм Форма HB Ø 6 ... 20 мм непосредственного зажима Радиальное биение ≤ 0,003 мм Хвостовики инструмента Форма HB Ø 25 ... 32 мм Форма HE Ø 6 ... 20 мм Форма HE Ø 25 ... 32 мм для зажима с помощью переходных втулок Радиальное биение ≤ 0,005 мм Общие указания: Не допускается работа с нашими гидропластовыми патронами на инструменте с приводом от электродвигателя (импульсные гайковерты или подобное). Шестигранный ключ (по всей длине) не должен превышать размера во избежание приложения слишком высокого крутящего момента. Рекомендуем применять стандартные шестигранные ключи Арт.-№ 4912 Не допускается превышение момента затяжки в 10 Нм. Гидропластовые патроны Гюринг с увеличенным усилием зажима Гидропластовые патроны Гюринг с увеличенным усилием зажима предназначены для зажима вращательно-симметрич- ного инструмента или деталей. Для инструмента с хвостовиками может производиться непосредственный зажим как гладких, цилиндрических хвостовиков до Ø 32 мм, так и хвостовиков согласно DIN 6535 форма НА и НВ до Ø 20 мм. При применении нельзя превышать значения из таблицы. При несоблюдении минимальной глубины зажима или при- менении отличных от названных хвостовиков существует риск потери точности и усилия зажима. Высокая частота вращения при высокоскоростной 1000 обработке резанием выдвигает специальные требования 900 Новые гидропластовые патроны Гюринг: к инструментальной оснастке. Особое значение при этом макс. крутящий момент при макс.размере 800 мин. крутящий момент при мин.размере приобретает зажим инструмента в гидропатроне. Поэтому фирма Гюринг разработала гидропластовый патрон, 700 Крутящий момент на обычных гидропластовых патронах который надежно и прочно зажимает инструмент с более 600 высоким крутящим моментом, т.е. обеспечивает более 500 надежное крепление инструмента в оправке. 400 Наряду с точным радиальным биением (радиальное биение Крутящий момент Нм 300 макс. 3 мкм), очень быстрой и удобной сменой инструмента, 200 а также виброгасящим эффектом эластичной зажимной камеры новый зажим.патрон соответствует взыскательным 100 требованиям по обработке. Результатом является оптимальный период стойкости инструмента и наилучшее 0 12 6 10 8 14 16 18 20 25 32 Диаметр зажима в мм качество поверхности или соблюдение размерности на информация Техническая заготовке. Существенно выше: Усилие зажима нового гидропластового патрона Гюринг HSK A по сравнению с традиционными гидропластовыми патронами. 218 GM 300
