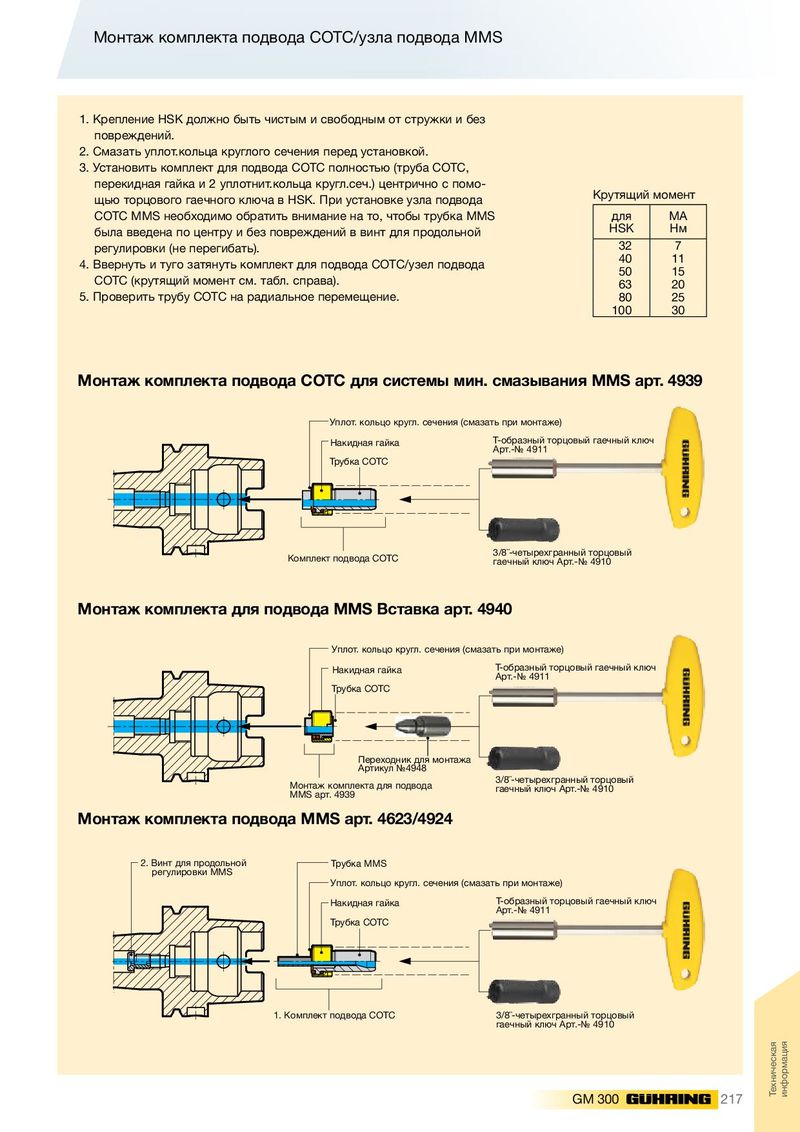

Монтаж комплекта подвода СОТС/узла подвода MMS 1. Крепление HSK должно быть чистым и свободным от стружки и без повреждений. 2. Смазать уплот.кольца круглого сечения перед установкой. 3. Установить комплект для подвода СОТС полностью (труба СОТС, перекидная гайка и 2 уплотнит.кольца кругл.сеч.) центрично с помо- Крутящий момент щью торцового гаечного ключа в HSK. При установке узла подвода СОТС MMS необходимо обратить внимание на то, чтобы трубка MMS для MA была введена по центру и без повреждений в винт для продольной HSK Нм регулировки (не перегибать). 32 7 40 11 4. Ввернуть и туго затянуть комплект для подвода СОТС/узел подвода 50 15 СОТС (крутящий момент см. табл. справа). 63 20 5. Проверить трубу СОТС на радиальное перемещение. 80 25 100 30 Монтаж комплекта подвода СОТС для системы мин. смазывания MMS арт. 4939 Уплот. кольцо кругл. сечения (смазать при монтаже) Накидная гайка Т-образный торцовый гаечный ключ Арт.-№ 4911 Трубка СОТС 3/8¨-четырехгранный торцовый Комплект подвода СОТС гаечный ключ Арт.-№ 4910 Монтаж комплекта для подвода MMS Вставка арт. 4940 Уплот. кольцо кругл. сечения (смазать при монтаже) Накидная гайка Т-образный торцовый гаечный ключ Арт.-№ 4911 Трубка СОТС Переходник для монтажа Артикул №4948 3/8¨-четырехгранный торцовый Монтаж комплекта для подвода гаечный ключ Арт.-№ 4910 MMS арт. 4939 Монтаж комплекта подвода MMS арт. 4623/4924 2. Винт для продольной Трубка MMS регулировки MMS Уплот. кольцо кругл. сечения (смазать при монтаже) Накидная гайка Т-образный торцовый гаечный ключ Арт.-№ 4911 Трубка СОТС 1. Комплект подвода СОТС 3/8¨-четырехгранный торцовый гаечный ключ Арт.-№ 4910 Техническая информация GM 300 217
