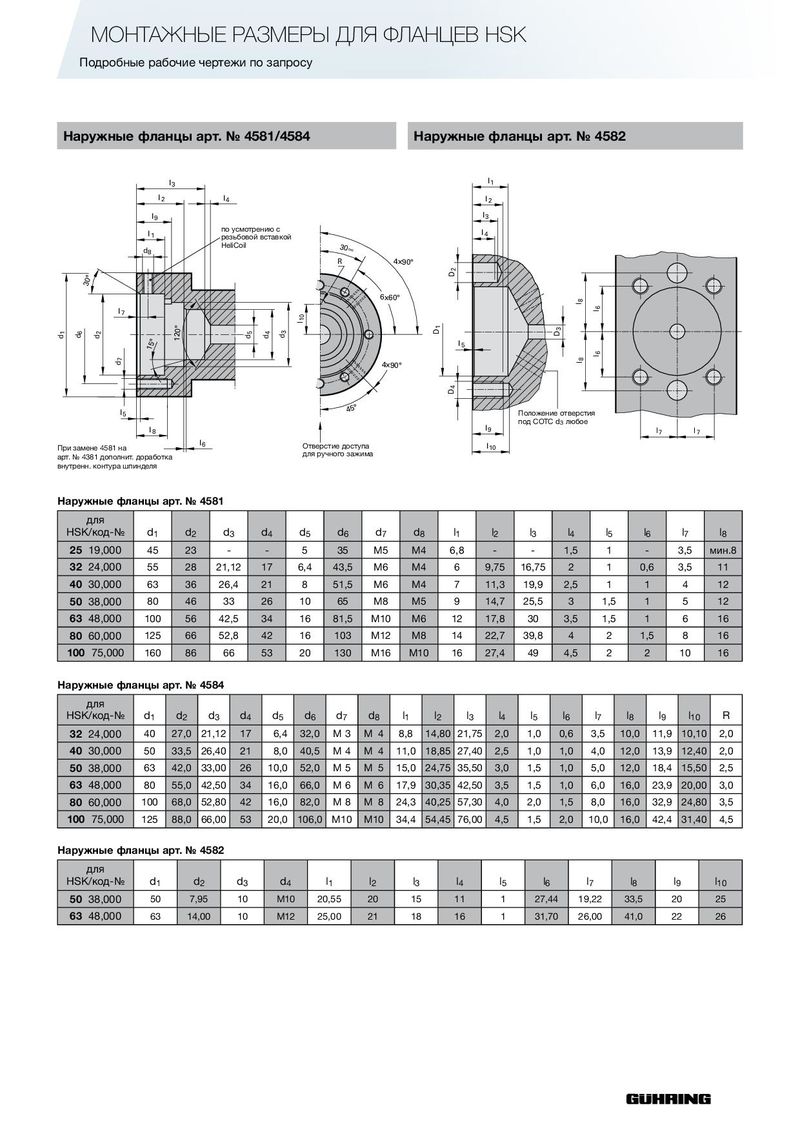

МОНТАЖНЫЕ РАЗМЕРЫ ДЛЯ ФЛАНЦЕВ HSK
Подробные рабочие чертежи по запросу
Наружные фланцы арт. № 4581/4584 Наружные фланцы арт. № 4582
30°
l 7
l 3 l 2 l 9 l 1 d8
0° ° 12 15
l 1 l 4 l 2 l 3 по усмотрению с l резьбовой вставкой 4 HeliCoil 30∞ R 4x90°
6x60°
l 5 4x90°
| l | 45° | Положение отверстия |
| 5 | ||
| под СОТС d 3 любое |
| l | l 9 | l | l |
| 8 | 7 | 7 |
l 6 Отверстие доступа l
При замене 4581 на 10 арт. № 4381 дополнит. доработка для ручного зажима внутренн. контура шпинделя Наружные фланцы арт. № 4581
| для HSK/код-№ | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | l1 | l2 | l3 | l4 | l5 | l6 | l7 | l8 |
| 2519,000 | 45 | 23 | - | - | 5 | 35 | M5 | M4 | 6,8 | - | - | 1,5 | 1 | - | 3,5 | мин.8 |
| 3224,000 | 55 | 28 | 21,12 | 17 | 6,4 | 43,5 | M6 | M4 | 6 | 9,75 | 16,75 | 2 | 1 | 0,6 | 3,5 | 11 |
| 4030,000 | 63 | 36 | 26,4 | 21 | 8 | 51,5 | M6 | M4 | 7 | 11,3 | 19,9 | 2,5 | 1 | 1 | 4 | 12 |
| 5038,000 | 80 | 46 | 33 | 26 | 10 | 65 | M8 | M5 | 9 | 14,7 | 25,5 | 3 | 1,5 | 1 | 5 | 12 |
| 6348,000 | 100 | 56 | 42,5 | 34 | 16 | 81,5 | M10 | M6 | 12 | 17,8 | 30 | 3,5 | 1,5 | 1 | 6 | 16 |
| 8060,000 | 125 | 66 | 52,8 | 42 | 16 | 103 | M12 | M8 | 14 | 22,7 | 39,8 | 4 | 2 | 1,5 | 8 | 16 |
| 10075,000 | 160 | 86 | 66 | 53 | 20 | 130 | M16 | M10 | 16 | 27,4 | 49 | 4,5 | 2 | 2 | 10 | 16 |
Наружные фланцы арт. № 4584
| для HSK/код-№ | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | l1 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | l10 | R |
| 3224,000 | 40 | 27,0 | 21,12 | 17 | 6,4 | 32,0 | M 3 | M 4 | 8,8 | 14,80 | 21,75 | 2,0 | 1,0 | 0,6 | 3,5 | 10,0 | 11,9 | 10,10 | 2,0 |
| 4030,000 | 50 | 33,5 | 26,40 | 21 | 8,0 | 40,5 | M 4 | M 4 | 11,0 | 18,85 | 27,40 | 2,5 | 1,0 | 1,0 | 4,0 | 12,0 | 13,9 | 12,40 | 2,0 |
| 5038,000 | 63 | 42,0 | 33,00 | 26 | 10,0 | 52,0 | M 5 | M 5 | 15,0 | 24,75 | 35,50 | 3,0 | 1,5 | 1,0 | 5,0 | 12,0 | 18,4 | 15,50 | 2,5 |
| 6348,000 | 80 | 55,0 | 42,50 | 34 | 16,0 | 66,0 | M 6 | M 6 | 17,9 | 30,35 | 42,50 | 3,5 | 1,5 | 1,0 | 6,0 | 16,0 | 23,9 | 20,00 | 3,0 |
| 8060,000 | 100 | 68,0 | 52,80 | 42 | 16,0 | 82,0 | M 8 | M 8 | 24,3 | 40,25 | 57,30 | 4,0 | 2,0 | 1,5 | 8,0 | 16,0 | 32,9 | 24,80 | 3,5 |
| 10075,000 | 125 | 88,0 | 66,00 | 53 | 20,0 | 106,0 | M10 | M10 | 34,4 | 54,45 | 76,00 | 4,5 | 1,5 | 2,0 | 10,0 | 16,0 | 42,4 | 31,40 | 4,5 |
Наружные фланцы арт. № 4582
| для HSK/код-№ | d1 | d2 | d3 | d4 | l1 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | l10 |
| 5038,000 | 50 | 7,95 | 10 | M10 | 20,55 | 20 | 15 | 11 | 1 | 27,44 | 19,22 | 33,5 | 20 | 25 |
| 6348,000 | 63 | 14,00 | 10 | M12 | 25,00 | 21 | 18 | 16 | 1 | 31,70 | 26,00 | 41,0 | 22 | 26 |
