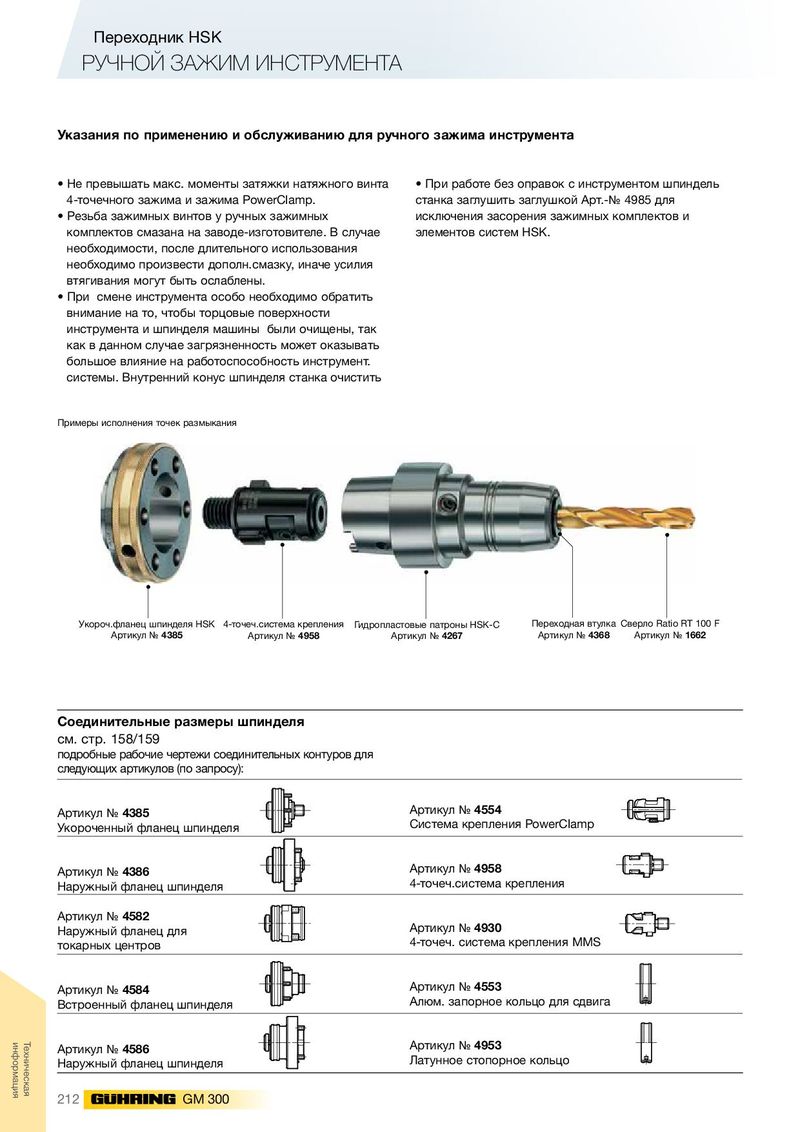

Переходник HSK РУЧНОЙ ЗАЖИМ ИНСТРУМЕНТА Указания по применению и обслуживанию для ручного зажима инструмента • Не превышать макс. моменты затяжки натяжного винта • При работе без оправок с инструментом шпиндель 4-точечного зажима и зажима PowerClamp. станка заглушить заглушкой Арт.-№ 4985 для • Резьба зажимных винтов у ручных зажимных исключения засорения зажимных комплектов и комплектов смазана на заводе-изготовителе. В случае элементов систем HSK. необходимости, после длительного использования необходимо произвести дополн.смазку, иначе усилия втягивания могут быть ослаблены. • При смене инструмента особо необходимо обратить внимание на то, чтобы торцовые поверхности инструмента и шпинделя машины были очищены, так как в данном случае загрязненность может оказывать большое влияние на работоспособность инструмент. системы. Внутренний конус шпинделя станка очистить Примеры исполнения точек размыкания Укороч.фланец шпинделя HSK 4-точеч.система крепления Гидропластовые патроны HSK-C Переходная втулка Сверло Ratio RT 100 F Артикул № 4385 Артикул № 4958 Артикул № 4267 Артикул № 4368 Артикул № 1662 Соединительные размеры шпинделя см. стр. 158/159 подробные рабочие чертежи соединительных контуров для следующих артикулов (по запросу): Артикул № 4385 Артикул № 4554 Укороченный фланец шпинделя Система крепления PowerClamp Артикул № 4386 Артикул № 4958 Наружный фланец шпинделя 4-точеч.система крепления Артикул № 4582 Наружный фланец для Артикул № 4930 токарных центров 4-точеч. система крепления MMS Артикул № 4584 Артикул № 4553 Встроенный фланец шпинделя Алюм. запорное кольцо для сдвига информация Техническая Артикул № 4586 Артикул № 4953 Наружный фланец шпинделя Латунное стопорное кольцо 212 GM 300
