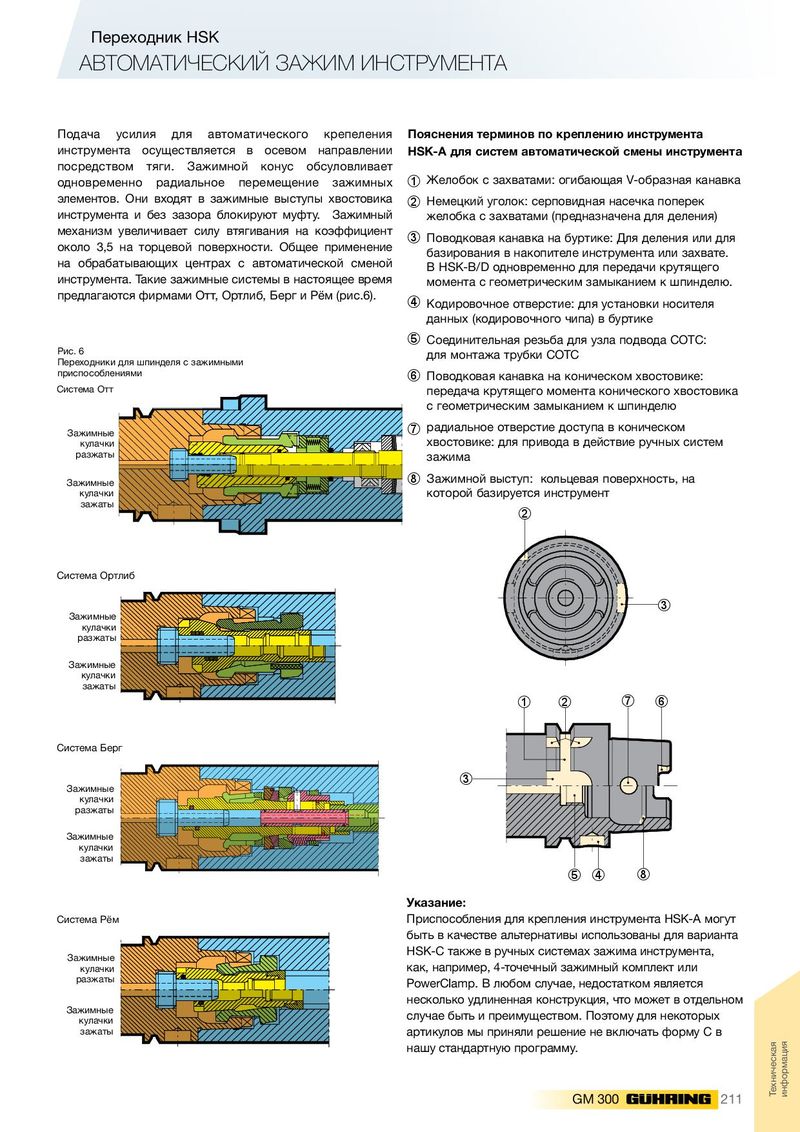

АВТОМАТИЧЕСКИЙ ЗАЖИМ ИНСТРУМЕНТА
Подача усилия для автоматического крепеления Пояснения терминов по креплению инструмента инструмента осуществляется в осевом направлении HSK-A для систем автоматической смены инструмента
посредством тяги. Зажимной конус обсуловливает ➀
| одновременно радиальное перемещение зажимных | Желобок с захватами: огибающая V-образная канавка |
| элементов. Они входят в зажимные выступы хвостовика ➁ Немецкий уголок: серповидная насечка поперек | |
| инструмента и без зазора блокируют муфту. Зажимный | желобка с захватами (предназначена для деления) |
| механизм увеличивает силу втягивания на коэффициент ➂ | |
| Поводковая канавка на буртике: Для деления или для | |
| около 3,5 на торцевой поверхности. Общее применение | базирования в накопителе инструмента или захвате. |
| на обрабатывающих центрах с автоматической сменой | В HSK-B/D одновременно для передачи крутящего |
| инструмента. Такие зажимные системы в настоящее время | момента с геометрическим замыканием к шпинделю. |
предлагаются фирмами Отт, Ортлиб, Берг и Рём (рис.6). ➃ Кодировочное отверстие: для установки носителя данных (кодировочного чипа) в буртике ➄
Соединительная резьба для узла подвода СОТС: Рис. 6 для монтажа трубки СОТС Переходники для шпинделя с зажимными ➅
| приспособлениями | Поводковая канавка на коническом хвостовике: | ||
| Система Отт | передача крутящего момента конического хвостовика | ||
| с геометрическим замыканием к шпинделю | |||
| ➆ радиальное отверстие доступа в коническом | |||
| Зажимные | |||
| кулачки | хвостовике: для привода в действие ручных систем | ||
| разжаты | зажима | ||
| ➇ Зажимной выступ: кольцевая поверхность, на | |||
| Зажимные | |||
| кулачки | которой базируется инструмент |
зажаты ➁
Система Ортлиб
➂
Зажимные кулачки разжаты Зажимные кулачки
зажаты ➀ ➁ ➆ ➅
Система Берг
➂
Зажимные кулачки разжаты Зажимные кулачки
| зажаты | ➇ ➃ ➄ |
| Указание: | |
| Система Рём | Приспособления для крепления инструмента HSK-A могут |
| быть в качестве альтернативы использованы для варианта | |
| HSK-С также в ручных системах зажима инструмента, | |
| Зажимные | |
| кулачки | как, например, 4-точечный зажимный комплект или |
| разжаты | PowerClamp. В любом случае, недостатком является |
| несколько удлиненная конструкция, что может в отдельном | |
| Зажимные | случае быть и преимуществом. Поэтому для некоторых |
| кулачки | |
| зажаты | артикулов мы приняли решение не включать форму С в |
нашу стандартную программу.
