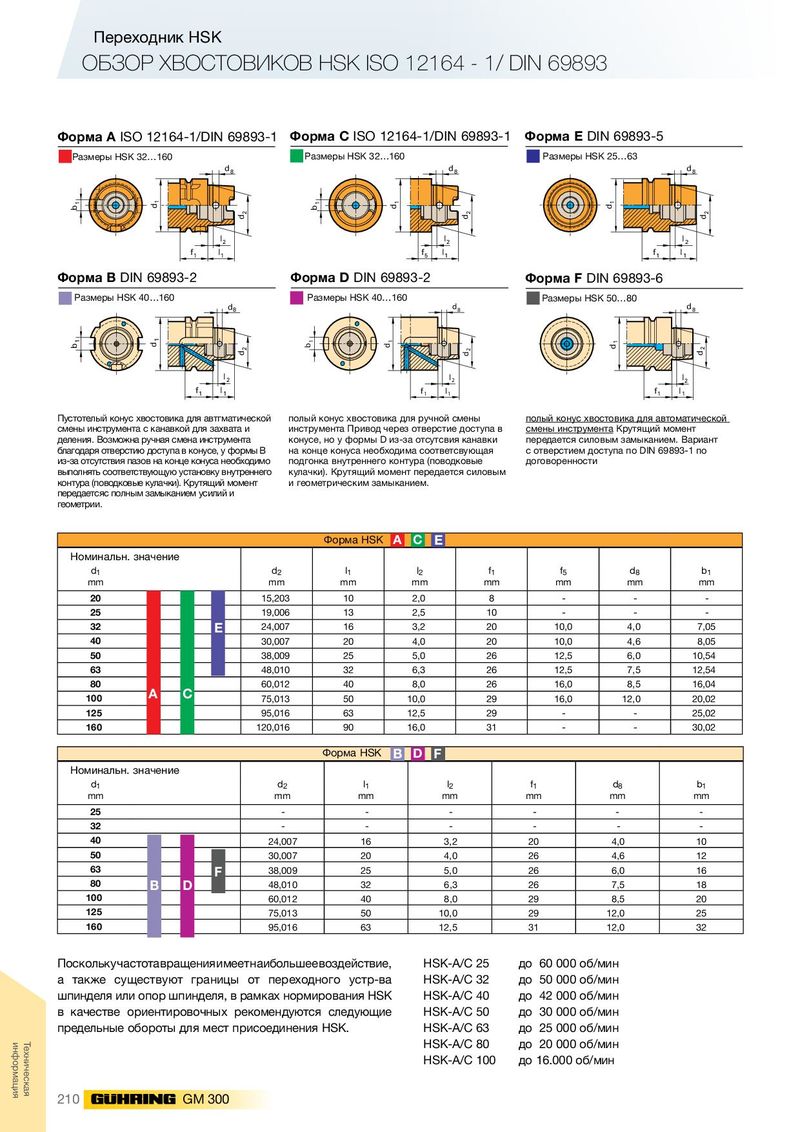

ОБЗОР ХВОСТОВИКОВ HSK ISO 12164 - 1/ DIN 69893
Форма А ISO 12164-1/DIN 69893-1 Форма C ISO 12164-1/DIN 69893-1 Форма E DIN 69893-5
Размеры HSK 32…160 Размеры HSK 32…160 Размеры HSK 25…63
Форма В DIN 69893-2 Форма D DIN 69893-2 Форма F DIN 69893-6
Размеры HSK 40…160 Размеры HSK 40…160 Размеры HSK 50…80
| Пустотелый конус хвостовика для автгматической | полый конус хвостовика для ручной смены | полый конус хвостовика для автоматической |
| смены инструмента с канавкой для захвата и | инструмента Привод через отверстие доступа в | смены инструмента Крутящий момент |
| деления. Возможна ручная смена инструмента | конусе, но у формы D из-за отсутсвия канавки | передается силовым замыканием. Вариант |
| благодаря отверстию доступа в конусе, у формы В | на конце конуса необходима соответсвующая | с отверстием доступа по DIN 69893-1 по |
| из-за отсутствия пазов на конце конуса необходимо | подгонка внутреннего контура (поводковые | договоренности |
выполнять соответствующую установку внутреннего кулачки). Крутящий момент передается силовым контура (поводковые кулачки). Крутящий момент и геометрическим замыканием. передаетсяс полным замыканием усилий и геометрии.
| | Форма HSK | A C E | | | | |
| Номинальн. значение | | | | | | | |
| d1 | d2 | l1 | l2 | f1 | f5 | d8 | b1 |
| mm | mm | mm | mm | mm | mm | mm | mm |
| 20 | 15,203 | 10 | 2,0 | 8 | - | - | - |
| 25 | 19,006 | 13 | 2,5 | 10 | - | - | - |
| 32 E | 24,007 | 16 | 3,2 | 20 | 10,0 | 4,0 | 7,05 |
| 40 | 30,007 | 20 | 4,0 | 20 | 10,0 | 4,6 | 8,05 |
| 50 | 38,009 | 25 | 5,0 | 26 | 12,5 | 6,0 | 10,54 |
| 63 | 48,010 | 32 | 6,3 | 26 | 12,5 | 7,5 | 12,54 |
| 80 | 60,012 | 40 | 8,0 | 26 | 16,0 | 8,5 | 16,04 |
| 100 C A | 75,013 | 50 | 10,0 | 29 | 16,0 | 12,0 | 20,02 |
| 125 | 95,016 | 63 | 12,5 | 29 | - | - | 25,02 |
| 160 | 120,016 | 90 | 16,0 | 31 | - | - | 30,02 |
| Ф | B орма HSK | D F | | | |
| Номинальн. значение | | | | | | |
| d1 mm | d2 mm | l1 mm | l2 mm | f1 mm | d8 mm | b1 mm |
| 25 | - | - | - | - | - | - |
| 32 | - | - | - | - | - | - |
| 40 | 24,007 | 16 | 3,2 | 20 | 4,0 | 10 |
| 50 | 30,007 | 20 | 4,0 | 26 | 4,6 | 12 |
| 63 F | 38,009 | 25 | 5,0 | 26 | 6,0 | 16 |
| 80 B D | 48,010 | 32 | 6,3 | 26 | 7,5 | 18 |
| 100 | 60,012 | 40 | 8,0 | 29 | 8,5 | 20 |
| 125 | 75,013 | 50 | 10,0 | 29 | 12,0 | 25 |
| 160 | 95,016 | 63 | 12,5 | 31 | 12,0 | 32 |
| Поскольку частота вращения имеет наибольшее воздействие, | HSK-A/C 25 до 60 000 об/мин |
| а также существуют границы от переходного устр-ва | HSK-A/C 32 до 50 000 об/мин |
| шпинделя или опор шпинделя, в рамках нормирования HSK | HSK-A/C 40 до 42 000 об/мин |
| в качестве ориентировочных рекомендуются следующие | HSK-A/C 50 до 30 000 об/мин |
| предельные обороты для мест присоединения HSK. | HSK-A/C 63 до 25 000 об/мин |
| HSK-A/C 80 до 20 000 об/мин |
| до 16.000 об/мин HSK-A/C 100 |
