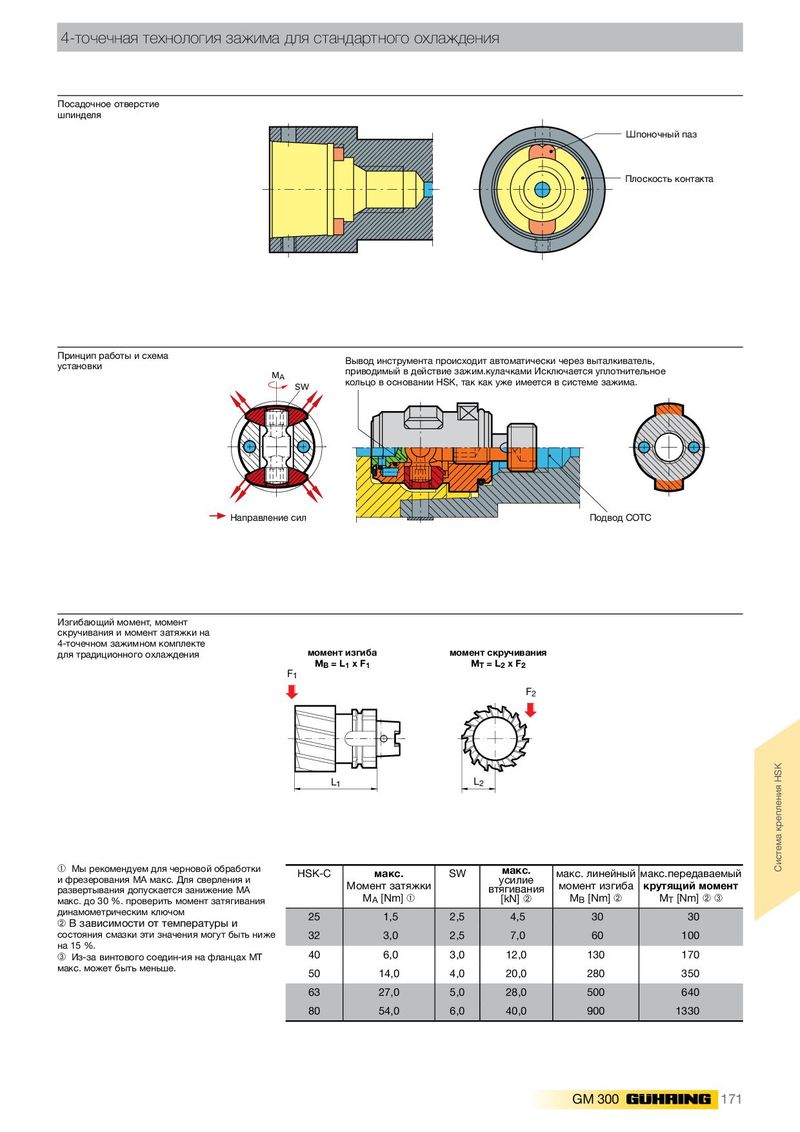

4-точечная технология зажима для стандартного охлаждения
Посадочное отверстие шпинделя Шпоночный паз
Плоскость контакта
Принцип работы и схема установки
MA SW
Вывод инструмента происходит автоматически через выталкиватель, приводимый в действие зажим.кулачками Исключается уплотнительное кольцо в основании HSK, так как уже имеется в системе зажима.
Направление сил Подвод СОТС
Изгибающий момент, момент скручивания и момент затяжки на 4-точечном зажимном комплекте для традиционного охлаждения
момент изгиба момент скручивания MB = L1 x F1 MT = L2 x F 2 F1 F2
L1 L2
| ➀Мы рекомендуем для черновой обработки и фрезерования МА макс. Для сверления и развертывания допускается занижение МА макс. до 30 %. проверить момент затягивания | HSK-C | макс. Момент затяжки MA[Nm]➀ | SW | макс. усилие втягивания [kN]➁ | макс. линейный момент изгиба MB[Nm]➁ | макс.передаваемый крутящий момент MT[Nm]➁ ➂ |
| динамометрическим ключом ➁В зависимости от температуры и | 25 | 1,5 | 2,5 | 4,5 | 30 | 30 |
| состояния смазки эти значения могут быть ниже 15 % | 32 | 3,0 | 2,5 | 7,0 | 60 | 100 |
| на . ➂Из-за винтового соедин-ия на фланцах МТ | 40 | 6,0 | 3,0 | 12,0 | 130 | 170 |
| макс. может быть меньше. | 50 | 14,0 | 4,0 | 20,0 | 280 | 350 |
| 63 | 27,0 | 5,0 | 28,0 | 500 | 640 | |
| 80 | 54,0 | 6,0 | 40,0 | 900 | 1330 |
