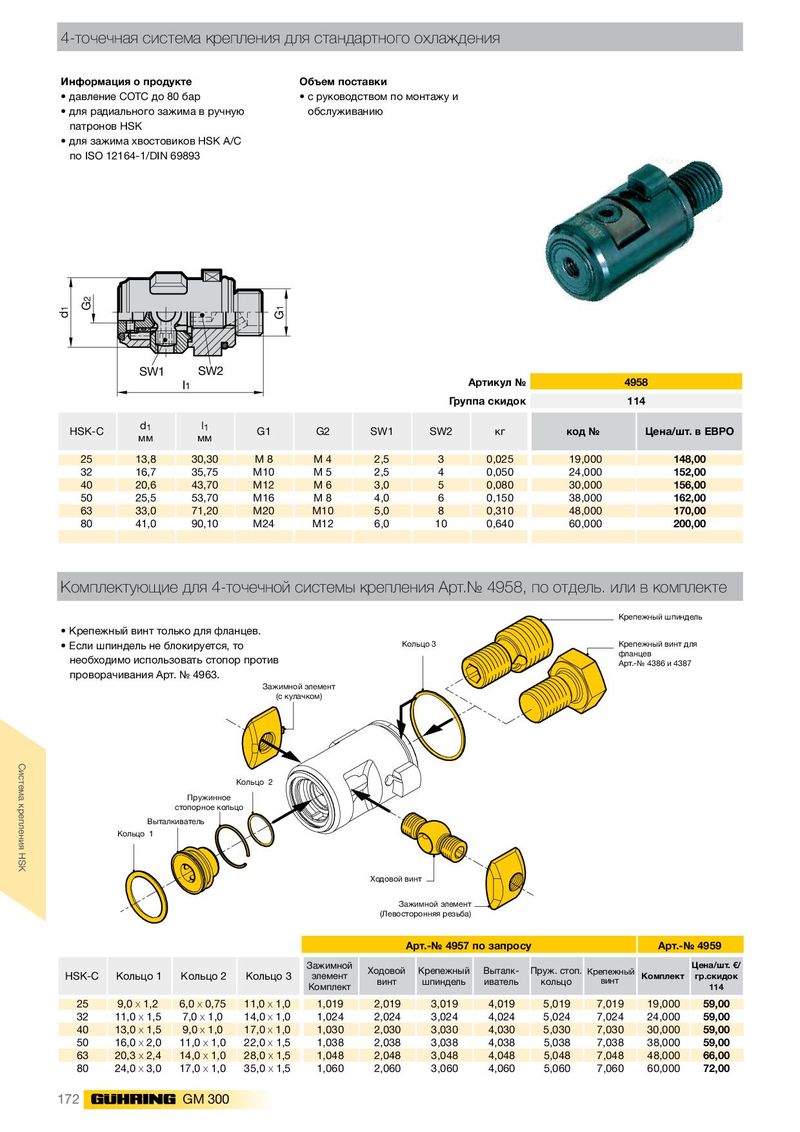

4-точечная система крепления для стандартного охлаждения
- давление СОТС до 80 бар
- c руководством по монтажу и
- для радиального зажима в ручную обслуживанию патронов HSK
- для зажима хвостовиков HSK A/C по ISO 12164-1/DIN 69893
SW1 SW2
| l1 | Груп | Артикул № па скидок | 4958 114 | ||||||
| HSK-C | d1 мм | l1 мм | G1 | G2 | SW1 | SW2 | кг | код № | Цена/шт. в ЕВРО |
| 25 | 13,8 | 30,30 | M 8 | M 4 | 2,5 | 3 | 0,025 | 19,000 | 148,00 |
| 32 | 16,7 | 35,75 | M10 | M 5 | 2,5 | 4 | 0,050 | 24,000 | 152,00 |
| 40 | 20,6 | 43,70 | M12 | M 6 | 3,0 | 5 | 0,080 | 30,000 | 156,00 |
| 50 | 25,5 | 53,70 | M16 | M 8 | 4,0 | 6 | 0,150 | 38,000 | 162,00 |
| 63 | 33,0 | 71,20 | M20 | M10 | 5,0 | 8 | 0,310 | 48,000 | 170,00 |
| 80 | 41,0 | 90,10 | M24 | M12 | 6,0 | 10 | 0,640 | 60,000 | 200,00 |
Комплектующие для 4-точечной системы крепления Арт.№ 4958, по отдель. или в комплекте
Крепежный шпиндель
- Крепежный винт только для фланцев.
Если шпиндель не блокируется, то Кольцо 3 Крепежный винт для
необходимо использовать стопор против фланцев Арт.-№ 4386 и 4387 проворачивания Арт. № 4963. Зажимной элемент
(с кулачком)
Кольцо 2 Пружинное стопорное кольцо Выталкиватель Кольцо 1
Ходовой винт Зажимной элемент (Левосторонняя резьба)
| А | рт.-№ 4957 | по запрос | у | Арт.- | № 4959 | ||||||
| HSK-C | Кольцо 1 | Кольцо 2 | Кольцо 3 | Зажимной элемент Комплект | Ходовой винт | Крепежный шпиндель | Выталк- иватель | Пруж. стоп. кольцо | Крепежный винт | Комплект | Цена/шт. €/ гр.скидок 114 |
| 25 | 9,0x1,2 | 6,0x0,75 | 11,0x1,0 | 1,019 | 2,019 | 3,019 | 4,019 | 5,019 | 7,019 | 19,000 | 59,00 |
| 32 | 11,0x1,5 | 7,0x1,0 | 14,0x1,0 | 1,024 | 2,024 | 3,024 | 4,024 | 5,024 | 7,024 | 24,000 | 59,00 |
| 40 | 13,0x1,5 | 9,0x1,0 | 17,0x1,0 | 1,030 | 2,030 | 3,030 | 4,030 | 5,030 | 7,030 | 30,000 | 59,00 |
| 50 | 16,0x2,0 | 11,0x1,0 | 22,0x1,5 | 1,038 | 2,038 | 3,038 | 4,038 | 5,038 | 7,038 | 38,000 | 59,00 |
| 63 | 20,3x2,4 | 14,0x1,0 | 28,0x1,5 | 1,048 | 2,048 | 3,048 | 4,048 | 5,048 | 7,048 | 48,000 | 66,00 |
| 80 | 24,0x3,0 | 17,0x1,0 | 35,0x1,5 | 1,060 | 2,060 | 3,060 | 4,060 | 5,060 | 7,060 | 60,000 | 72,00 |
