Каталог Guhring инструментальная оснастка GM 300 - страница 174

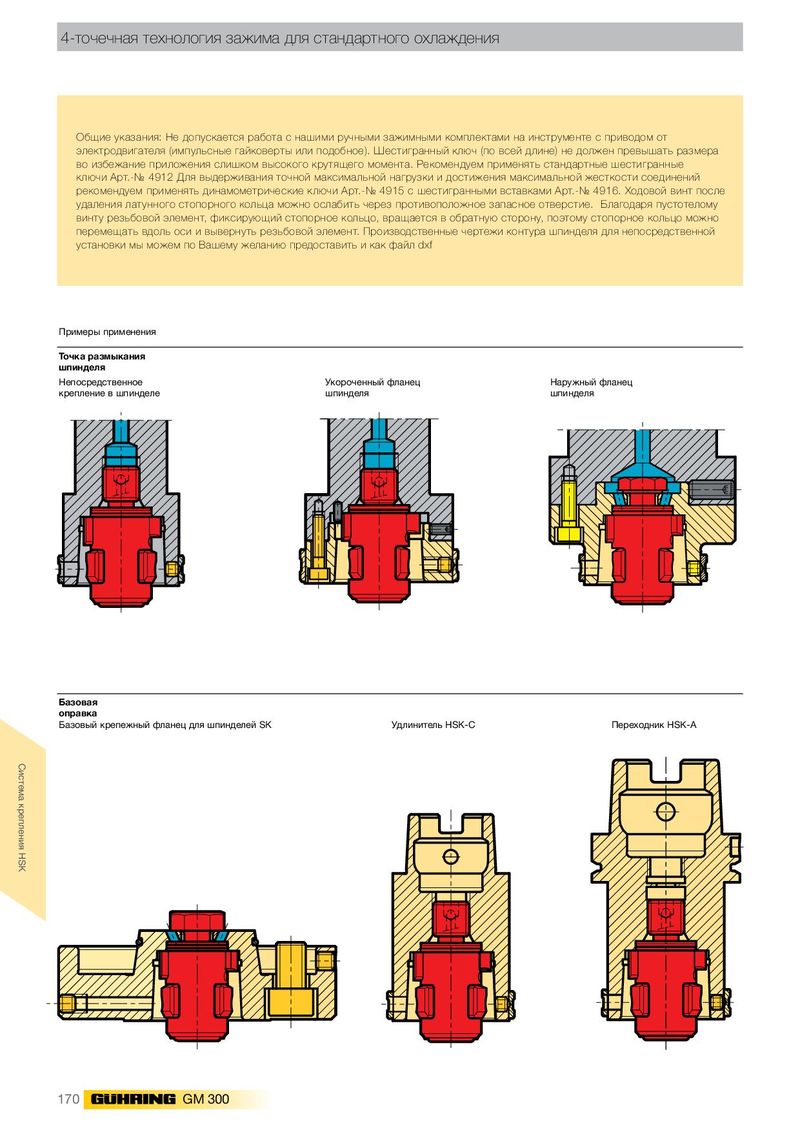

4-точечная технология зажима для стандартного охлаждения Общие указания: Не допускается работа с нашими ручными зажимными комплектами на инструменте с приводом от электродвигателя (импульсные гайковерты или подобное). Шестигранный ключ (по всей длине) не должен превышать размера во избежание приложения слишком высокого крутящего момента. Рекомендуем применять стандартные шестигранные ключи Арт.-№ 4912 Для выдерживания точной максимальной нагрузки и достижения максимальной жесткости соединений рекомендуем применять динамометрические ключи Арт.-№ 4915 с шестигранными вставками Арт.-№ 4916. Ходовой винт после удаления латунного стопорного кольца можно ослабить через противоположное запасное отверстие. Благодаря пустотелому винту резьбовой элемент, фиксирующий стопорное кольцо, вращается в обратную сторону, поэтому стопорное кольцо можно перемещать вдоль оси и вывернуть резьбовой элемент. Производственные чертежи контура шпинделя для непосредственной установки мы можем по Вашему желанию предоставить и как файл dxf Примеры применения Точка размыкания шпинделя Непосредственное Укороченный фланец Наружный фланец крепление в шпинделе шпинделя шпинделя Базовая оправка Базовый крепежный фланец для шпинделей SK Удлинитель HSK-С Переходник HSK-A Система крепления HSK 170 GM 300
