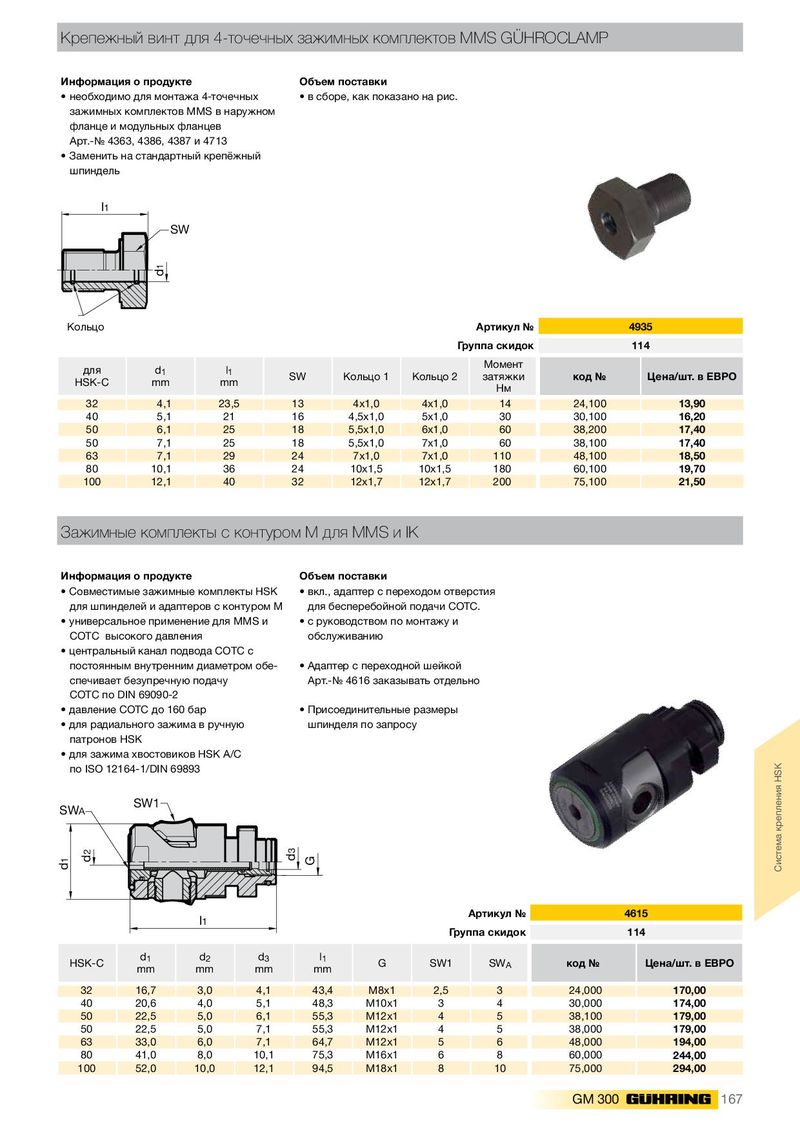

Крепежный винт для 4-точечных зажимных комплектов MMS GÜHROCLAMP
- необходимо для монтажа 4-точечных
- в сборе, как показано на рис.
зажимных комплектов MMS в наружном фланце и модульных фланцев Арт.-№ 4363, 4386, 4387 и 4713
- Заменить на стандартный крепёжный шпиндель
| l1 | d1 SW | |||||||
| Кольцо | Артикул № | 4935 | ||||||
| Гр | уппа скидок | 114 | ||||||
| для HSK-C | d1 mm | l1 mm | SW | Кольцо 1 | Кольцо 2 | Момент затяжки Нм | код № | Цена/шт. в ЕВРО |
| 32 | 4,1 | 23,5 | 13 | 4x1,0 | 4x1,0 | 14 | 24,100 | 13,90 |
| 40 | 5,1 | 21 | 16 | 4,5x1,0 | 5x1,0 | 30 | 30,100 | 16,20 |
| 50 | 6,1 | 25 | 18 | 5,5x1,0 | 6x1,0 | 60 | 38,200 | 17,40 |
| 50 | 7,1 | 25 | 18 | 5,5x1,0 | 7x1,0 | 60 | 38,100 | 17,40 |
| 63 | 7,1 | 29 | 24 | 7x1,0 | 7x1,0 | 110 | 48,100 | 18,50 |
| 80 | 10,1 | 36 | 24 | 10x1,5 | 10x1,5 | 180 | 60,100 | 19,70 |
| 100 | 12,1 | 40 | 32 | 12x1,7 | 12x1,7 | 200 | 75,100 | 21,50 |
Зажимные комплекты с контуром М для MMS и IK
Информация о продукте Объем поставки
- Совместимые зажимные комплекты HSK
- вкл., адаптер с переходом отверстия
для шпинделей и адаптеров с контуром М для бесперебойной подачи СОТС.
- универсальное применение для MMS и
- c руководством по монтажу и
СОТС высокого давления обслуживанию
- центральный канал подвода СОТС с постоянным внутренним диаметром обе- Адаптер с переходной шейкой спечивает безупречную подачу Арт.-№ 4616 заказывать отдельно СОТС по DIN 69090-2
- давление СОТС до 160 бар
- Присоединительные размеры
- для радиального зажима в ручную шпинделя по запросу патронов HSK
- для зажима хвостовиков HSK A/C по ISO 12164-1/DIN 69893
| d2 SWA d1 | SW1 | d | G 3 | |||||||
| l1 | Груп | Артикул № па скидок | 4615 114 | |||||||
| HSK-C | d1 mm | d2 mm | d3 mm | l1 mm | G | SW1 | SWA | код № | Цена/шт. в ЕВРО | |
| 32 | 16,7 | 3,0 | 4,1 | 43,4 | M8x1 | 2,5 | 3 | 24,000 | 170,00 | |
| 40 | 20,6 | 4,0 | 5,1 | 48,3 | M10x1 | 3 | 4 | 30,000 | 174,00 | |
| 50 | 22,5 | 5,0 | 6,1 | 55,3 | M12x1 | 4 | 5 | 38,100 | 179,00 | |
| 50 | 22,5 | 5,0 | 7,1 | 55,3 | M12x1 | 4 | 5 | 38,000 | 179,00 | |
| 63 | 33,0 | 6,0 | 7,1 | 64,7 | M12x1 | 5 | 6 | 48,000 | 194,00 | |
| 80 | 41,0 | 8,0 | 10,1 | 75,3 | M16x1 | 6 | 8 | 60,000 | 244,00 | |
| 100 | 52,0 | 10,0 | 12,1 | 94,5 | M18x1 | 8 | 10 | 75,000 | 294,00 |
