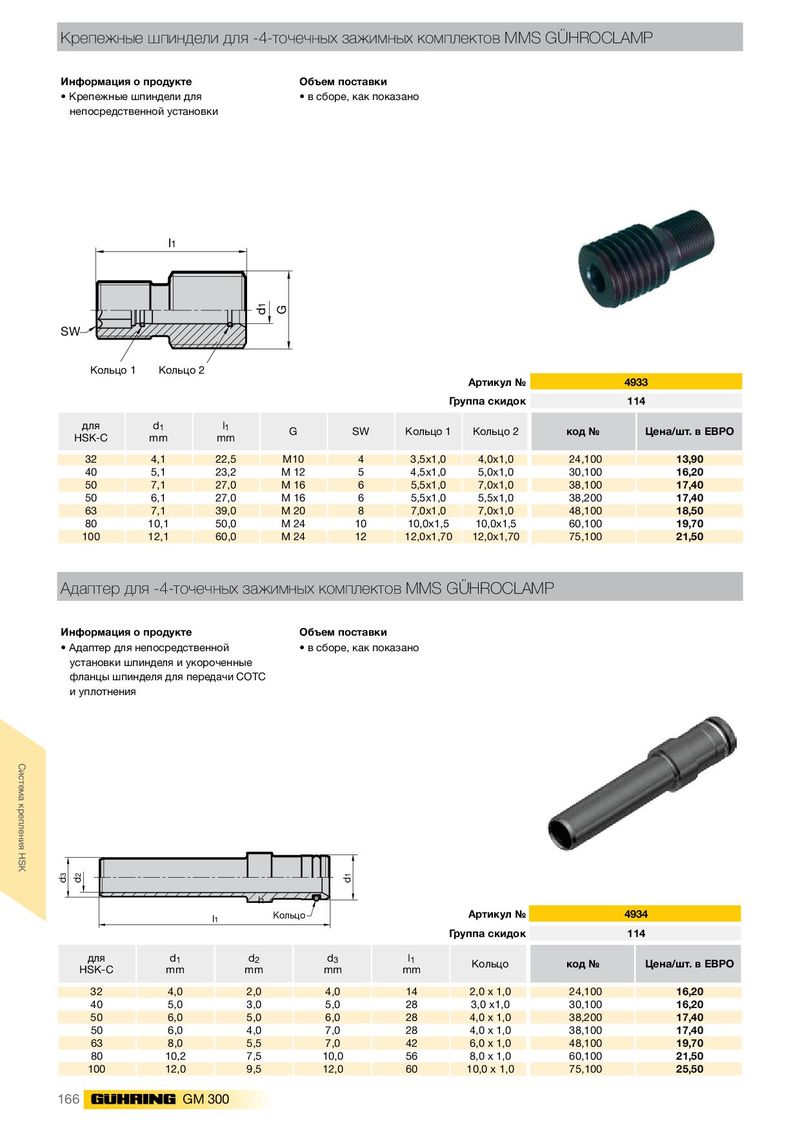

Крепежные шпиндели для -4-точечных зажимных комплектов MMS GÜHROCLAMP
- Крепежные шпиндели для
- в сборе, как показано
непосредственной установки
l1
SW
Кольцо 1 Кольцо 2
| Гр | Артикул № уппа скидок | 4933 114 | ||||||
| для HSK-C | d1 mm | l1 mm | G | SW | Кольцо 1 | Кольцо 2 | код № | Цена/шт. в ЕВРО |
| 32 | 4,1 | 22,5 | M10 | 4 | 3,5x1,0 | 4,0x1,0 | 24,100 | 13,90 |
| 40 | 5,1 | 23,2 | M 12 | 5 | 4,5x1,0 | 5,0x1,0 | 30,100 | 16,20 |
| 50 | 7,1 | 27,0 | M 16 | 6 | 5,5x1,0 | 7,0x1,0 | 38,100 | 17,40 |
| 50 | 6,1 | 27,0 | M 16 | 6 | 5,5x1,0 | 5,5x1,0 | 38,200 | 17,40 |
| 63 | 7,1 | 39,0 | M 20 | 8 | 7,0x1,0 | 7,0x1,0 | 48,100 | 18,50 |
| 80 | 10,1 | 50,0 | M 24 | 10 | 10,0x1,5 | 10,0x1,5 | 60,100 | 19,70 |
| 100 | 12,1 | 60,0 | M 24 | 12 | 12,0x1,70 | 12,0x1,70 | 75,100 | 21,50 |
Адаптер для -4-точечных зажимных комплектов MMS GÜHROCLAMP
Информация о продукте Объем поставки
- Адаптер для непосредственной
- в сборе, как показано
установки шпинделя и укороченные фланцы шпинделя для передачи СОТС и уплотнения
l 1
| d2 d3 | l1 | l1 Кол | d1 ьцо | Артикул № Группа скидок | 4934 114 | ||
| для HSK-C | d1 mm | d2 mm | d3 mm | l1 mm | Кольцо | код № | Цена/шт. в ЕВРО |
| 32 | 4,0 | 2,0 | 4,0 | 14 | 2,0 x 1,0 | 24,100 | 16,20 |
| 40 | 5,0 | 3,0 | 5,0 | 28 | 3,0 x1,0 | 30,100 | 16,20 |
| 50 | 6,0 | 5,0 | 6,0 | 28 | 4,0 x 1,0 | 38,200 | 17,40 |
| 50 | 6,0 | 4,0 | 7,0 | 28 | 4,0 x 1,0 | 38,100 | 17,40 |
| 63 | 8,0 | 5,5 | 7,0 | 42 | 6,0 x 1,0 | 48,100 | 19,70 |
| 80 | 10,2 | 7,5 | 10,0 | 56 | 8,0 x 1,0 | 60,100 | 21,50 |
| 100 | 12,0 | 9,5 | 12,0 | 60 | 10,0 x 1,0 | 75,100 | 25,50 |
