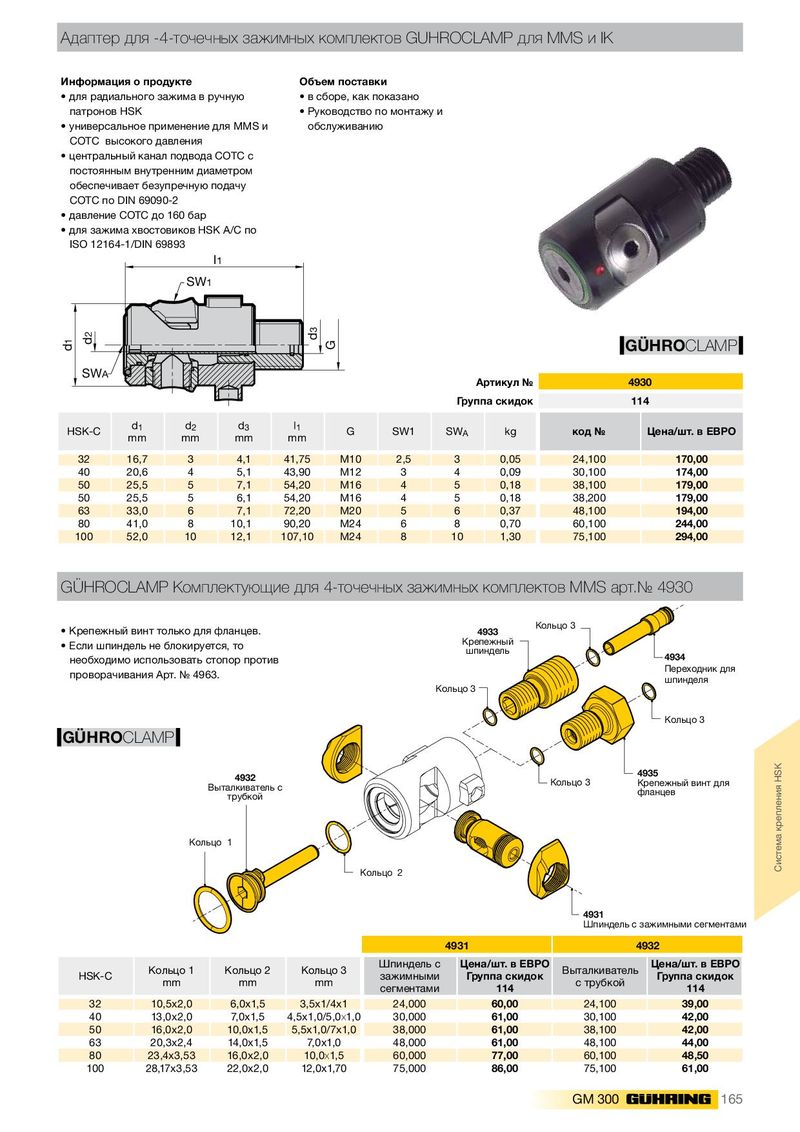

Адаптер для -4-точечных зажимных комплектов GUHROCLAMP для MMS и IK
- для радиального зажима в ручную
- в сборе, как показано
патронов HSK Руководство по монтажу и
- универсальное применение для MMS и обслуживанию СОТС высокого давления
- центральный канал подвода СОТС с постоянным внутренним диаметром обеспечивает безупречную подачу СОТС по DIN 69090-2
- давление СОТС до 160 бар
| d1 d2 • для зажи ISO 1216 | ма хвосто 4-1/DIN 6 | SW1 виков HS 9893 | l1 K A/C по | d3 | G | GÜHROCLAMP | |||
| SWA | А Групп | ртикул № а скидок | 4930 114 | ||||||
| HSK-C | d1 mm | d2 mm | d3 mm | l1 mm | G | SW1 | SWA | kg | код № Цена/шт. в ЕВРО |
| 32 | 16,7 | 3 | 4,1 | 41,75 | M10 | 2,5 | 3 | 0,05 | 24,100 170,00 |
| 40 | 20,6 | 4 | 5,1 | 43,90 | M12 | 3 | 4 | 0,09 | 30,100 174,00 |
| 50 | 25,5 | 5 | 7,1 | 54,20 | M16 | 4 | 5 | 0,18 | 38,100 179,00 |
| 50 | 25,5 | 5 | 6,1 | 54,20 | M16 | 4 | 5 | 0,18 | 38,200 179,00 |
| 63 | 33,0 | 6 | 7,1 | 72,20 | M20 | 5 | 6 | 0,37 | 48,100 194,00 |
| 80 | 41,0 | 8 | 10,1 | 90,20 | M24 | 6 | 8 | 0,70 | 60,100 244,00 |
| 100 | 52,0 | 10 | 12,1 | 107,10 | M24 | 8 | 10 | 1,30 | 75,100 294,00 |
GÜHROCLAMP Комплектующие для 4-точечных зажимных комплектов MMS арт.№ 4930
| • Крепежный • Если шпинд необходимо проворачив GÜHROC | винт только для фланцев. ель не блокируется, то использовать стопор против ания Арт. № 4963. Кольцо 1 4932 Выталкиватель с трубкой LAMP | К | ольцо 2 Ко | 4931 Шпиндель с зажимными сегментами 4933 Крепежный шпиндель 4935 Крепежный винт для фланцев льцо 3 Кольцо 3 Кольцо 3 4934 Переходник для шпинделя Кольцо 3 |
| 4 | 931 4932 | |||
| HSK-C | Кольцо 1 mm Кольцо 2 mm | Кольцо 3 mm | Шпиндель с зажимными сегментами | Цена/шт. в ЕВРО Группа скидок 114 Выталкиватель с трубкой Цена/шт. в ЕВРО Группа скидок 114 |
| 32 | 10,5x2,0 6,0x1,5 | 3,5x1/4x1 | 24,000 | 24,100 60,00 39,00 |
| 40 | 13,0x2,0 7,0x1,5 | 4,5x1,0/5,0x1,0 | 30,000 | 30,100 61,00 42,00 |
| 50 | 16,0x2,0 10,0x1,5 | 5,5x1,0/7x1,0 | 38,000 | 38,100 61,00 42,00 |
| 63 | 20,3x2,4 14,0x1,5 | 7,0x1,0 | 48,000 | 48,100 61,00 44,00 |
| 80 | 23,4x3,53 16,0x2,0 | 10,0x1,5 | 60,000 | 60,100 77,00 48,50 |
| 100 | 28,17x3,53 22,0x2,0 | 12,0x1,70 | 75,000 | 75,100 86,00 61,00 |
