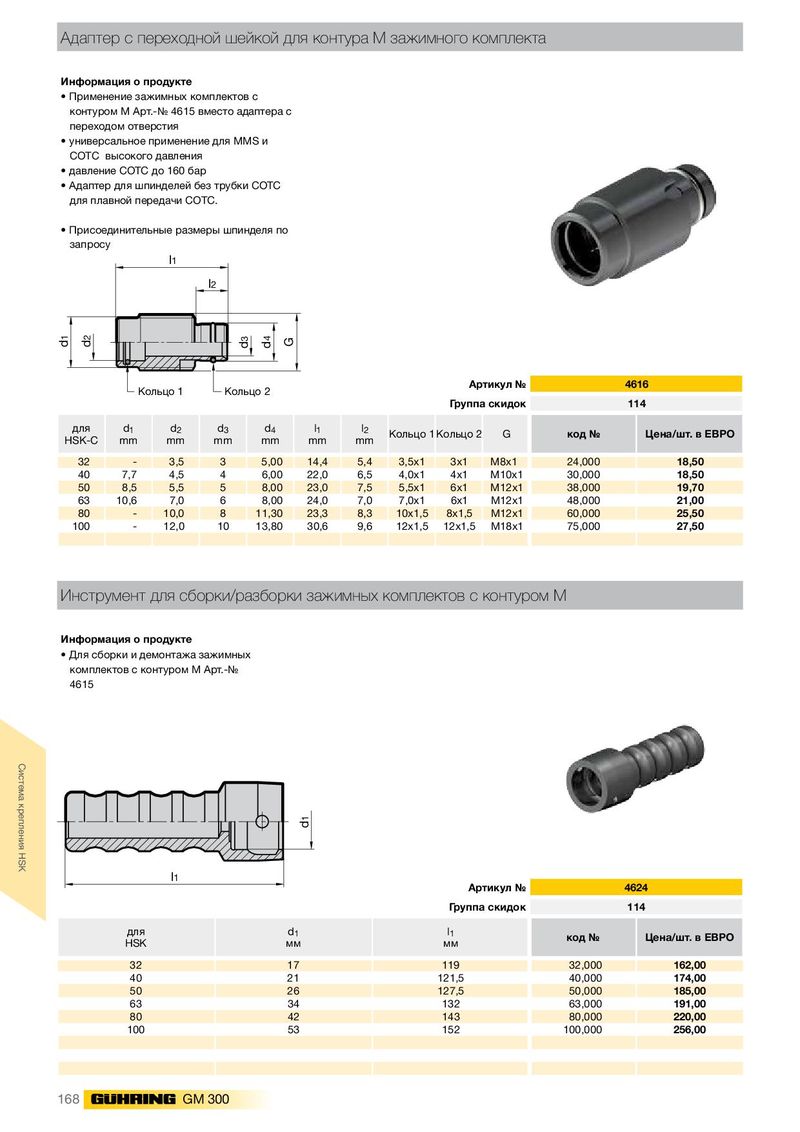

Адаптер с переходной шейкой для контура М зажимного комплекта
- Применение зажимных комплектов с контуром М Арт.-№ 4615 вместо адаптера с переходом отверстия
- универсальное применение для MMS и СОТС высокого давления
- давление СОТС до 160 бар
- Адаптер для шпинделей без трубки СОТС для плавной передачи СОТС.
| • Присое запрос | динител у | l1 ьные ра | l2 змеры шп | инделя по | |||||||
| d2 d1 | G d4 d3 | ||||||||||
| К | ольцо 1 | Ко | льцо 2 | Арт Группа | икул № скидок | 4616 114 | |||||
| для HSK-C | d1 mm | d2 mm | d3 mm | d4 mm | l1 mm | l2 mm | Кольцо 1 | Кольцо 2 | G | код № | Цена/шт. в ЕВРО |
| 32 | - | 3,5 | 3 | 5,00 | 14,4 | 5,4 | 3,5x1 | 3x1 | M8x1 | 24,000 | 18,50 |
| 40 | 7,7 | 4,5 | 4 | 6,00 | 22,0 | 6,5 | 4,0x1 | 4x1 | M10x1 | 30,000 | 18,50 |
| 50 | 8,5 | 5,5 | 5 | 8,00 | 23,0 | 7,5 | 5,5x1 | 6x1 | M12x1 | 38,000 | 19,70 |
| 63 | 10,6 | 7,0 | 6 | 8,00 | 24,0 | 7,0 | 7,0x1 | 6x1 | M12x1 | 48,000 | 21,00 |
| 80 | - | 10,0 | 8 | 11,30 | 23,3 | 8,3 | 10x1,5 | 8x1,5 | M12x1 | 60,000 | 25,50 |
| 100 | - | 12,0 | 10 | 13,80 | 30,6 | 9,6 | 12x1,5 | 12x1,5 | M18x1 | 75,000 | 27,50 |
Инструмент для сборки/разборки зажимных комплектов с контуром М
Информация о продукте
- Для сборки и демонтажа зажимных комплектов с контуром М Арт.-№ 4615
| d1 | |||
| l1 | Артикул № | 4624 | |
| Группа скидок | 114 | ||
| для HSK d1 мм | l1 мм | код № | Цена/шт. в ЕВРО |
| 32 17 | 119 | 32,000 | 162,00 |
| 40 21 | 121,5 | 40,000 | 174,00 |
| 50 26 | 127,5 | 50,000 | 185,00 |
| 63 34 | 132 | 63,000 | 191,00 |
| 80 42 | 143 | 80,000 | 220,00 |
| 100 53 | 152 | 100,000 | 256,00 |
