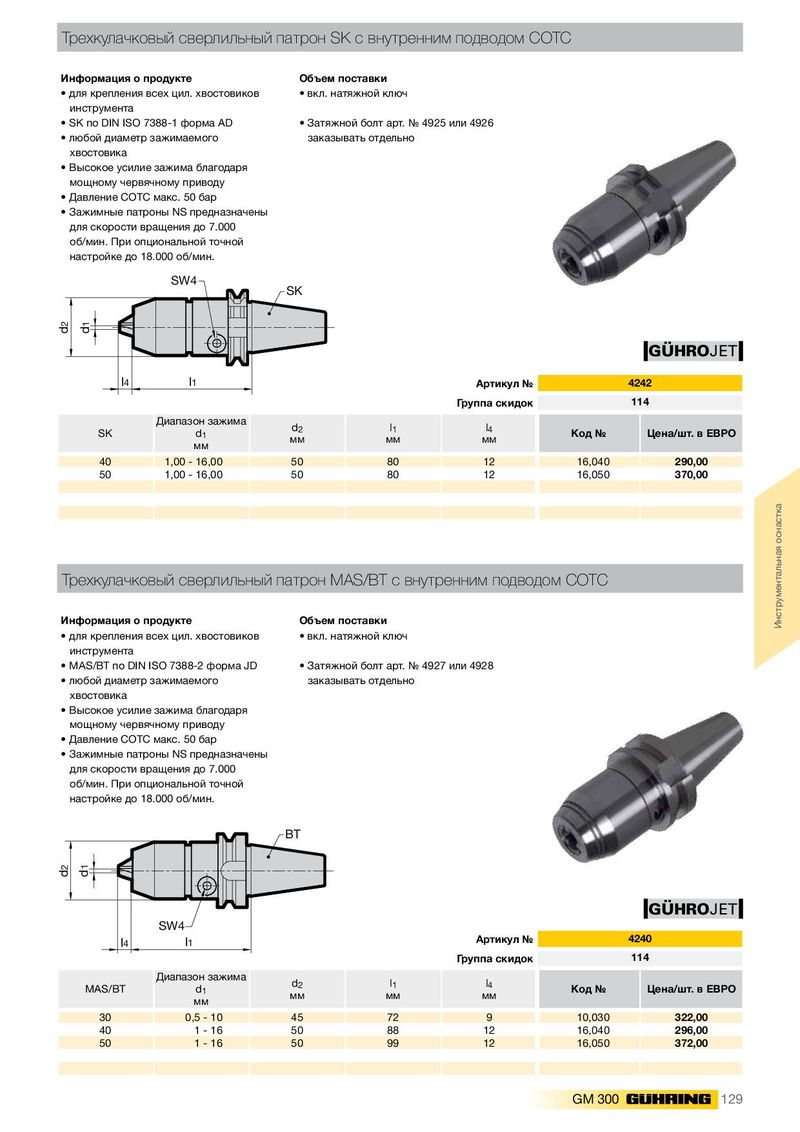

Трехкулачковый сверлильный патрон SK с внутренним подводом СОТС
- для крепления всех цил. хвостовиков
- вкл. натяжной ключ
инструмента
- SK по DIN ISO 7388-1 форма AD
- Затяжной болт арт. № 4925 или 4926
- любой диаметр зажимаемого заказывать отдельно хвостовика
- Высокое усилие зажима благодаря мощному червячному приводу
- Давление СОТС макс. 50 бар
- Зажимные патроны NS предназначены для скорости вращения до 7.000 об/мин. При опциональной точной настройке до 18.000 об/мин.
SW4 SK
GÜHROJET
| l4 | l1 | Артикул № | 4242 | ||
| Группа скидок | 114 | ||||
| Диапазон зажима |
| d2 | l1 | l4 | ||||||
| SK | d1 | мм | мм | мм | Код № | Цена/шт. в ЕВРО | ||
| мм | ||||||||
| 40 | 1,00 - 16,00 | 50 | 80 | 12 | 16,040 | 290,00 | ||
| 50 | 1,00 - 16,00 | 50 | 80 | 12 | 16,050 | 370,00 |
Трехкулачковый сверлильный патрон MAS/BT с внутренним подводом СОТС
Информация о продукте Объем поставки
- для крепления всех цил. хвостовиков
- вкл. натяжной ключ
инструмента
- MAS/BT по DIN ISO 7388-2 форма JD
- Затяжной болт арт. № 4927 или 4928
- любой диаметр зажимаемого заказывать отдельно хвостовика
- Высокое усилие зажима благодаря мощному червячному приводу
- Давление СОТС макс. 50 бар
| d1 d2 l1 SW4 BT l4 • Зажимные патроны NS предназначены для скорости вращения до 7.000 об/мин. При опциональной точной настройке до 18.000 об/мин. | Артикул № | GÜHROJET 4240 | |
| Группа скидок | 114 | ||
| MAS/BT Диапазон зажима d1 мм d2 мм | l1 мм | l4 мм | Код № Цена/шт. в ЕВРО |
| 30 0,5 - 10 45 | 72 | 9 | 10,030 322,00 |
| 40 1 - 16 50 | 88 | 12 | 16,040 296,00 |
| 50 1 - 16 50 | 99 | 12 | 16,050 372,00 |
