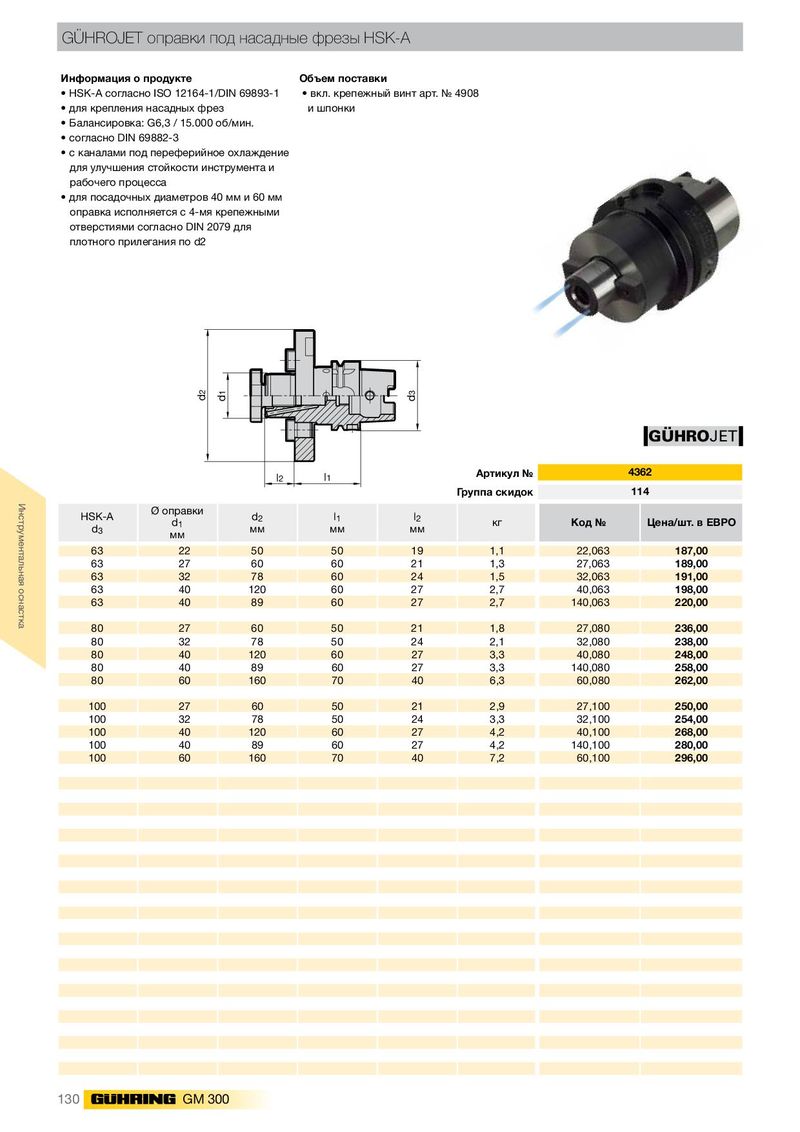

GÜHROJET оправки под насадные фрезы HSK-A
- HSK-A согласно ISO 12164-1/DIN 69893-1
- вкл. крепежный винт арт. № 4908
- для крепления насадных фрез и шпонки
- Балансировка: G6,3 / 15.000 об/мин.
- согласно DIN 69882-3
- с каналами под переферийное охлаждение для улучшения стойкости инструмента и рабочего процесса
- для посадочных диаметров 40 мм и 60 мм оправка исполняется с 4-мя крепежными отверстиями согласно DIN 2079 для плотного прилегания по d2
GÜHROJET
| l2 | l1 | Артикул № Группа скидок | 4362 114 | ||||
| Ø оправки | |||||||
| HSK-A d3 | d1 мм | d2 мм | l1 мм | l2 мм | кг | Код № | Цена/шт. в ЕВРО |
| 63 | 22 | 50 | 50 | 19 | 1,1 | 22,063 | 187,00 |
| 63 | 27 | 60 | 60 | 21 | 1,3 | 27,063 | 189,00 |
| 63 | 32 | 78 | 60 | 24 | 1,5 | 32,063 | 191,00 |
| 63 | 40 | 120 | 60 | 27 | 2,7 | 40,063 | 198,00 |
| 63 | 40 | 89 | 60 | 27 | 2,7 | 140,063 | 220,00 |
| 80 | 27 | 60 | 50 | 21 | 1,8 | 27,080 | 236,00 |
| 80 | 32 | 78 | 50 | 24 | 2,1 | 32,080 | 238,00 |
| 80 | 40 | 120 | 60 | 27 | 3,3 | 40,080 | 248,00 |
| 80 | 40 | 89 | 60 | 27 | 3,3 | 140,080 | 258,00 |
| 80 | 60 | 160 | 70 | 40 | 6,3 | 60,080 | 262,00 |
| 100 | 27 | 60 | 50 | 21 | 2,9 | 27,100 | 250,00 |
| 100 | 32 | 78 | 50 | 24 | 3,3 | 32,100 | 254,00 |
| 100 | 40 | 120 | 60 | 27 | 4,2 | 40,100 | 268,00 |
| 100 | 40 | 89 | 60 | 27 | 4,2 | 140,100 | 280,00 |
| 100 | 60 | 160 | 70 | 40 | 7,2 | 60,100 | 296,00 |
