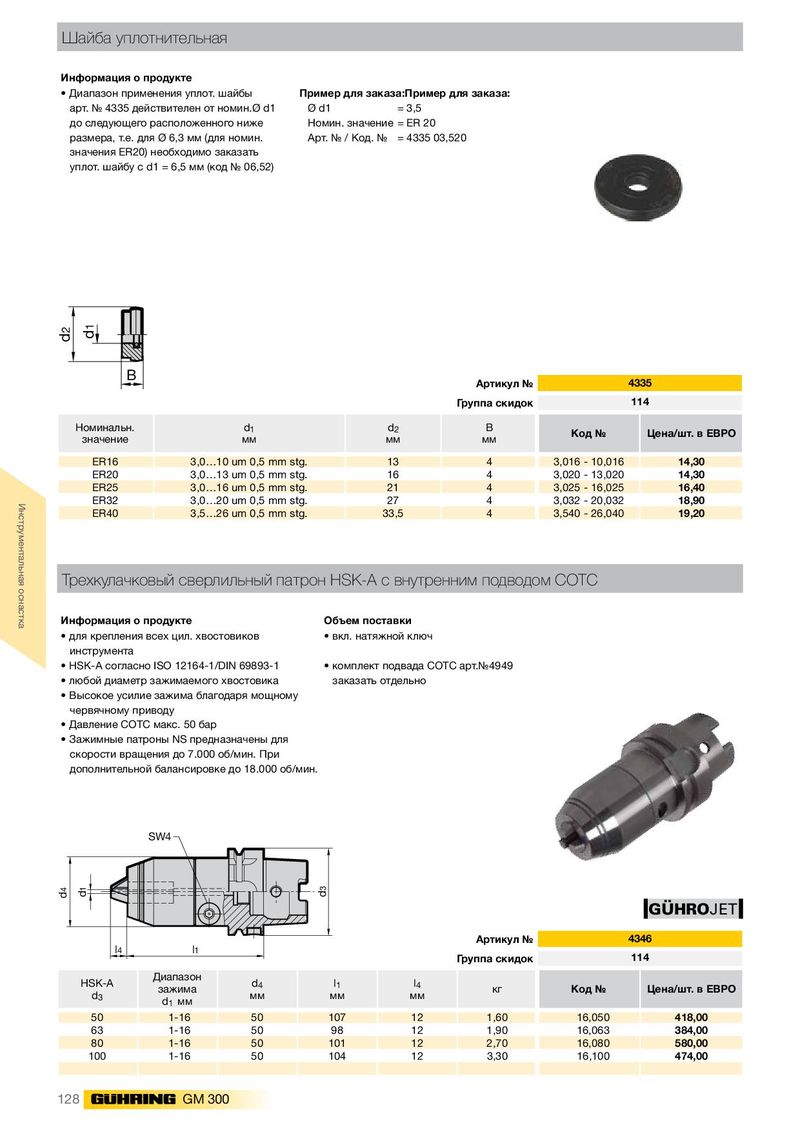

Каталог Guhring инструментальная оснастка GM 300 - страница 132

Шайба уплотнительная Информация о продукте • Диапазон применения уплот. шайбы Пример для заказа:Пример для заказа: арт. № 4335 действителен от номин.Ø d1 Ø d1 = 3,5 до следующего расположенного ниже Номин. значение = ER 20 размера, т.е. для Ø 6,3 мм (для номин. Арт. № / Код. № = 4335 03,520 значения ER20) необходимо заказать уплот. шайбу с d1 = 6,5 мм (код № 06,52) d2 d1 B Артикул № 4335 Группа скидок 114 Номинальн. d 1 d 2 B Код № Цена/шт. в ЕВРО значение мм мм мм ER16 3,0…10 um 0,5 mm stg. 13 4 3,016 - 10,016 14,30 ER20 3,0…13 um 0,5 mm stg. 16 4 3,020 - 13,020 14,30 ER25 3,0…16 um 0,5 mm stg. 21 4 3,025 - 16,025 16,40 Инструментальная оснастка ER32 3,0…20 um 0,5 mm stg. 27 4 3,032 - 20,032 18,90 ER40 3,5…26 um 0,5 mm stg. 33,5 4 3,540 - 26,040 19,20 Трехкулачковый сверлильный патрон HSK-A с внутренним подводом СОТС Информация о продукте Объем поставки • для крепления всех цил. хвостовиков • вкл. натяжной ключ инструмента • HSK-A согласно ISO 12164-1/DIN 69893-1 • комплект подвада СОТС арт.№4949 • любой диаметр зажимаемого хвостовика заказать отдельно • Высокое усилие зажима благодаря мощному червячному приводу • Давление СОТС макс. 50 бар • Зажимные патроны NS предназначены для скорости вращения до 7.000 об/мин. При дополнительной балансировке до 18.000 об/мин. SW4 d4 d1 d3 GÜHROJET Артикул № 4346 l4 l1 Группа скидок 114 Диапазон HSK-A d 4 l 1 l 4 зажима кг Код № Цена/шт. в ЕВРО d 3 мм мм мм d 1 мм 50 1-16 50 107 12 1,60 16,050 418,00 63 1-16 50 98 12 1,90 16,063 384,00 80 1-16 50 101 12 2,70 16,080 580,00 100 1-16 50 104 12 3,30 16,100 474,00 128 GM 300
