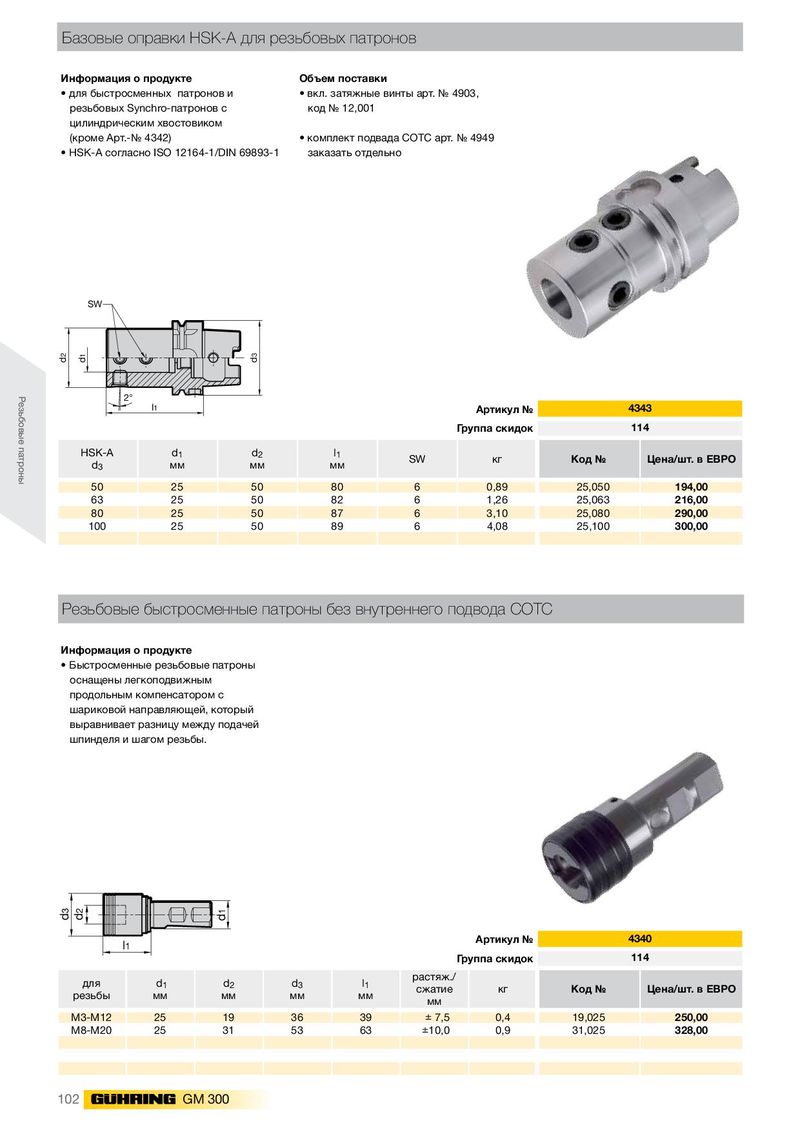

Базовые оправки HSK-А для резьбовых патронов
- для быстросменных патронов и
- вкл. затяжные винты арт. № 4903,
| резьбовых Synchro-патронов с | код № 12,001 |
| цилиндрическим хвостовиком | |
| (кроме Арт.-№ 4342) | • комплект подвада СОТС арт. № 4949 |
- HSK-A согласно ISO 12164-1/DIN 69893-1 заказать отдельно
| SW | ||||
| l1 d1 d2 d3 2° | Артикул № | 4 | 343 | |
| Группа скидок | 114 | |||
| HSK-A d3 d1 мм d2 мм | l1 мм | SW кг | Код № | Цена/шт. в ЕВРО |
| 50 25 50 | 80 | 6 0,89 | 25,050 | 194,00 |
| 63 25 50 | 82 | 6 1,26 | 25,063 | 216,00 |
| 80 25 50 | 87 | 6 3,10 | 25,080 | 290,00 |
| 100 25 50 | 89 | 6 4,08 | 25,100 | 300,00 |
Резьбовые быстросменные патроны без внутреннего подвода СОТС
Информация о продукте
- Быстросменные резьбовые патроны оснащены легкоподвижным продольным компенсатором с шариковой направляющей, который выравнивает разницу между подачей шпинделя и шагом резьбы.
Артикул № 4340 l1 Группа скидок 114 растяж./
| для | d1 | d2 | d3 | l1 | ||||||
| резьбы | мм | мм | мм | мм | сжатие | кг | Код № | Цена/шт. в ЕВРО | ||
| мм | ||||||||||
| M3-M12 | 25 | 19 | 36 | 39 | ± 7,5 | 0,4 | 19,025 | 250,00 | ||
| M8-M20 | 25 | 31 | 53 | 63 | ±10,0 | 0,9 | 31,025 | 328,00 |
