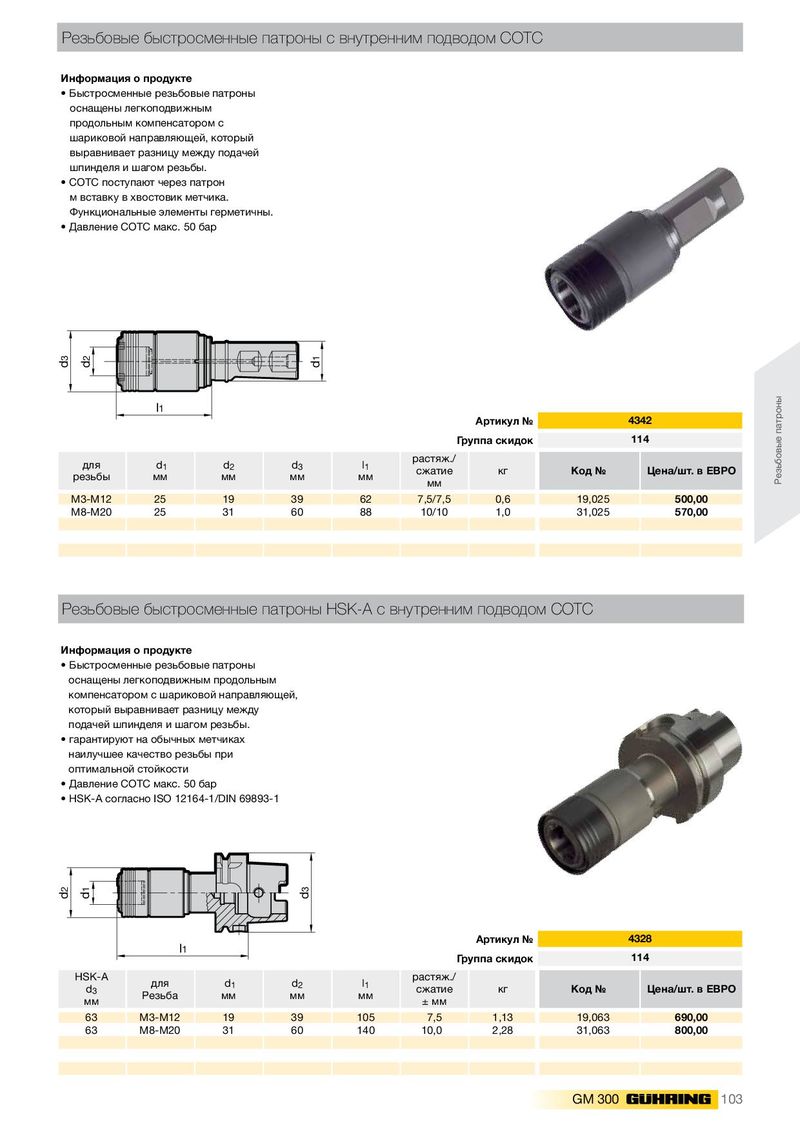

Каталог Guhring инструментальная оснастка GM 300 - страница 107

Резьбовые быстросменные патроны с внутренним подводом СОТС Информация о продукте • Быстросменные резьбовые патроны оснащены легкоподвижным продольным компенсатором с шариковой направляющей, который выравнивает разницу между подачей шпинделя и шагом резьбы. • СОТС поступают через патрон м вставку в хвостовик метчика. Функциональные элементы герметичны. • Давление СОТС макс. 50 бар d3 d2 d1 l1 Артикул № 4342 Группа скидок 114 растяж./ для d 1 d 2 d 3 l 1 сжатие кг Код № Цена/шт. в ЕВРО резьбы мм мм мм мм мм Резьбовые патроны M3-M12 25 19 39 62 7,5/7,5 0,6 19,025 500,00 M8-M20 25 31 60 88 10/10 1,0 31,025 570,00 Резьбовые быстросменные патроны HSK-A с внутренним подводом СОТС Информация о продукте • Быстросменные резьбовые патроны оснащены легкоподвижным продольным компенсатором с шариковой направляющей, который выравнивает разницу между подачей шпинделя и шагом резьбы. • гарантируют на обычных метчиках наилучшее качество резьбы при оптимальной стойкости • Давление СОТС макс. 50 бар • HSK-A согласно ISO 12164-1/DIN 69893-1 d2 d1 d3 Артикул № 4328 l1 Группа скидок 114 HSK-A растяж./ для d 1 d 2 l 1 d 3 сжатие кг Код № Цена/шт. в ЕВРО Резьба мм мм мм мм ± мм 63 M3-M12 19 39 105 7,5 1,13 19,063 690,00 63 M8-M20 31 60 140 10,0 2,28 31,063 800,00 GM 300 103
