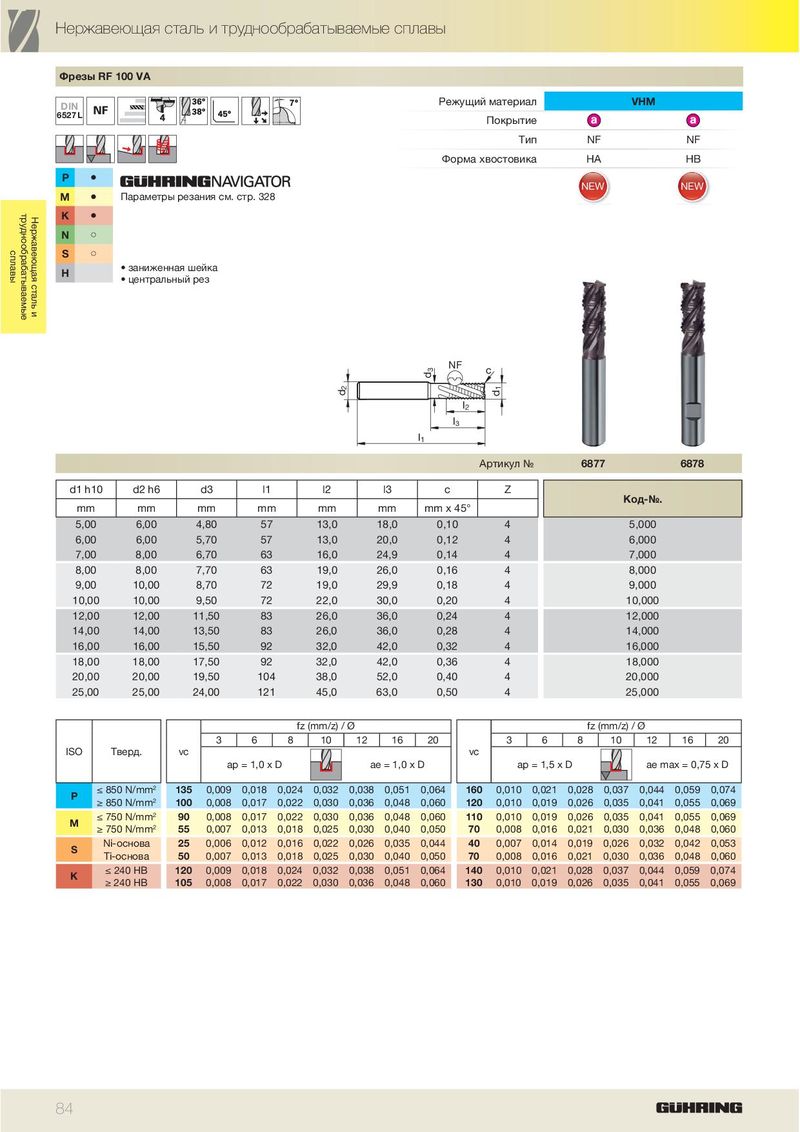

DIN 6527L

P	ä
M	ä
K	ä
N	ã
S	ã

H

Параметры резания см. стр. 328

заниженная шейка
центральный рез

Режущий материал VHM Покрытие

	Тип	NF	NF
Форма хвостовика		HA	HB

NEW NEW

					d2		l1 l3 d3 N	l2 F	d1 c
								А	ртикул	№	68	77		6878
d1 h10	d2 h6	d3	l1		l2	l3	c		Z			К	-№
mm	mm	mm	mm		mm	mm	mm x 4	5°					д.
5,00	6,00	4,80	57		13,0	18,0	0,10		4			5	,000
6,00	6,00	5,70	57		13,0	20,0	0,12		4			6	,000
7,00	8,00	6,70	63		16,0	24,9	0,14		4			7	,000
8,00	8,00	7,70	63		19,0	26,0	0,16		4			8	,000
9,00	10,00	8,70	72		19,0	29,9	0,18		4			9	,000
10,00	10,00	9,50	72		22,0	30,0	0,20		4			1	0,000
12,00	12,00	11,50	83		26,0	36,0	0,24		4			1	2,000
14,00	14,00	13,50	83		26,0	36,0	0,28		4			1	4,000
16,00	16,00	15,50	92		32,0	42,0	0,32		4			1	6,000
18,00	18,00	17,50	92		32,0	42,0	0,36		4			1	8,000
20,00	20,00	19,50	104		38,0	52,0	0,40		4			2	0,000
25,00	25,00	24,00	121		45,0	63,0	0,50		4			2	5,000
				fz(	mm/z)/	Ø					fz	(mm/z)/	Ø
		3	6	8	10	12 16	20		3	6	8	10	12	16	20
ISO Тв	ерд.	vc ap	= 1,0 x	D		ae = 1,0 x	D	vc	ap	= 1,5 x	D		ae m	ax = 0,7	5 x D
≤ 850	N/mm2	135 0,009	0,018	0,024	0,032	0,038 0,051	0,064	160	0,010	0,021	0,028	0,037	0,044	0,059	0,074
P ≥ 850	N/mm2	100 0,008	0,017	0,022	0,030	0,036 0,048	0,060	120	0,010	0,019	0,026	0,035	0,041	0,055	0,069
≤ 750	N/mm2	90 0,008	0,017	0,022	0,030	0,036 0,048	0,060	110	0,010	0,019	0,026	0,035	0,041	0,055	0,069
M ≥ 750	N/mm2	55 0,007	0,013	0,018	0,025	0,030 0,040	0,050	70	0,008	0,016	0,021	0,030	0,036	0,048	0,060
Ni-о	снова	25 0,006	0,012	0,016	0,022	0,026 0,035	0,044	40	0,007	0,014	0,019	0,026	0,032	0,042	0,053
S Ti-о	снова	50 0,007	0,013	0,018	0,025	0,030 0,040	0,050	70	0,008	0,016	0,021	0,030	0,036	0,048	0,060
≤ 2	40 HB	120 0,009	0,018	0,024	0,032	0,038 0,051	0,064	140	0,010	0,021	0,028	0,037	0,044	0,059	0,074
K ≥ 2	40 HB	105 0,008	0,017	0,022	0,030	0,036 0,048	0,060	130	0,010	0,019	0,026	0,035	0,041	0,055	0,069
