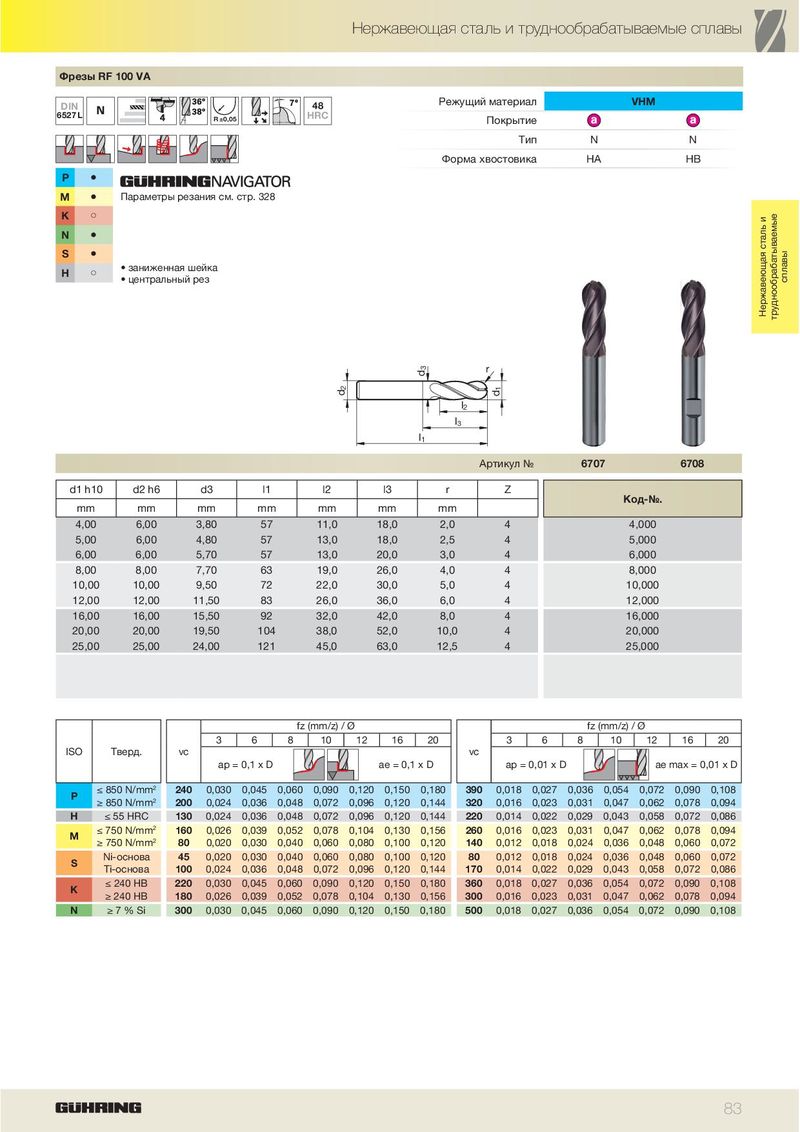

Каталог Guhring фрезерный инструмент - страница 89

Нержавеющая сталь и труднообрабатываемые сплавы Фрезы RF 100 VA Режущий материал VHM DIN 48 6527 L R ±0,05 HRC Покрытие Тип N N Форма хвостовика HA HB P ä M ä Параметры резания см. стр. 328 K ã N ä S ä • заниженная шейка H ã • центральный рез сплавы Нержавеющая сталь и труднообрабатываемые 3 d r 2 1 d d l 2 l 3 l 1 Артикул № 6707 6708 d1 h10 d2 h6 d3 l1 l2 l3 r Z Код-№. mm mm mm mm mm mm mm 4,00 6,00 3,80 57 11,0 18,0 2,0 4 4,000 5,00 6,00 4,80 57 13,0 18,0 2,5 4 5,000 6,00 6,00 5,70 57 13,0 20,0 3,0 4 6,000 8,00 8,00 7,70 63 19,0 26,0 4,0 4 8,000 10,00 10,00 9,50 72 22,0 30,0 5,0 4 10,000 12,00 12,00 11,50 83 26,0 36,0 6,0 4 12,000 16,00 16,00 15,50 92 32,0 42,0 8,0 4 16,000 20,00 20,00 19,50 104 38,0 52,0 10,0 4 20,000 25,00 25,00 24,00 121 45,0 63,0 12,5 4 25,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 240 0,030 0,045 0,060 0,090 0,120 0,150 0,180 390 0,018 0,027 0,036 0,054 0,072 0,090 0,108 P ≥ 850 N/mm 2 200 0,024 0,036 0,048 0,072 0,096 0,120 0,144 320 0,016 0,023 0,031 0,047 0,062 0,078 0,094 H ≤ 55 HRC 130 0,024 0,036 0,048 0,072 0,096 0,120 0,144 220 0,014 0,022 0,029 0,043 0,058 0,072 0,086 ≤ 750 N/mm 2 160 0,026 0,039 0,052 0,078 0,104 0,130 0,156 260 0,016 0,023 0,031 0,047 0,062 0,078 0,094 M ≥ 750 N/mm 2 80 0,020 0,030 0,040 0,060 0,080 0,100 0,120 140 0,012 0,018 0,024 0,036 0,048 0,060 0,072 Ni-основа 45 0,020 0,030 0,040 0,060 0,080 0,100 0,120 80 0,012 0,018 0,024 0,036 0,048 0,060 0,072 S Ti-основа 100 0,024 0,036 0,048 0,072 0,096 0,120 0,144 170 0,014 0,022 0,029 0,043 0,058 0,072 0,086 ≤ 240 HB 220 0,030 0,045 0,060 0,090 0,120 0,150 0,180 360 0,018 0,027 0,036 0,054 0,072 0,090 0,108 K ≥ 240 HB 180 0,026 0,039 0,052 0,078 0,104 0,130 0,156 300 0,016 0,023 0,031 0,047 0,062 0,078 0,094 N ≥ 7 % Si 300 0,030 0,045 0,060 0,090 0,120 0,150 0,180 500 0,018 0,027 0,036 0,054 0,072 0,090 0,108 83
