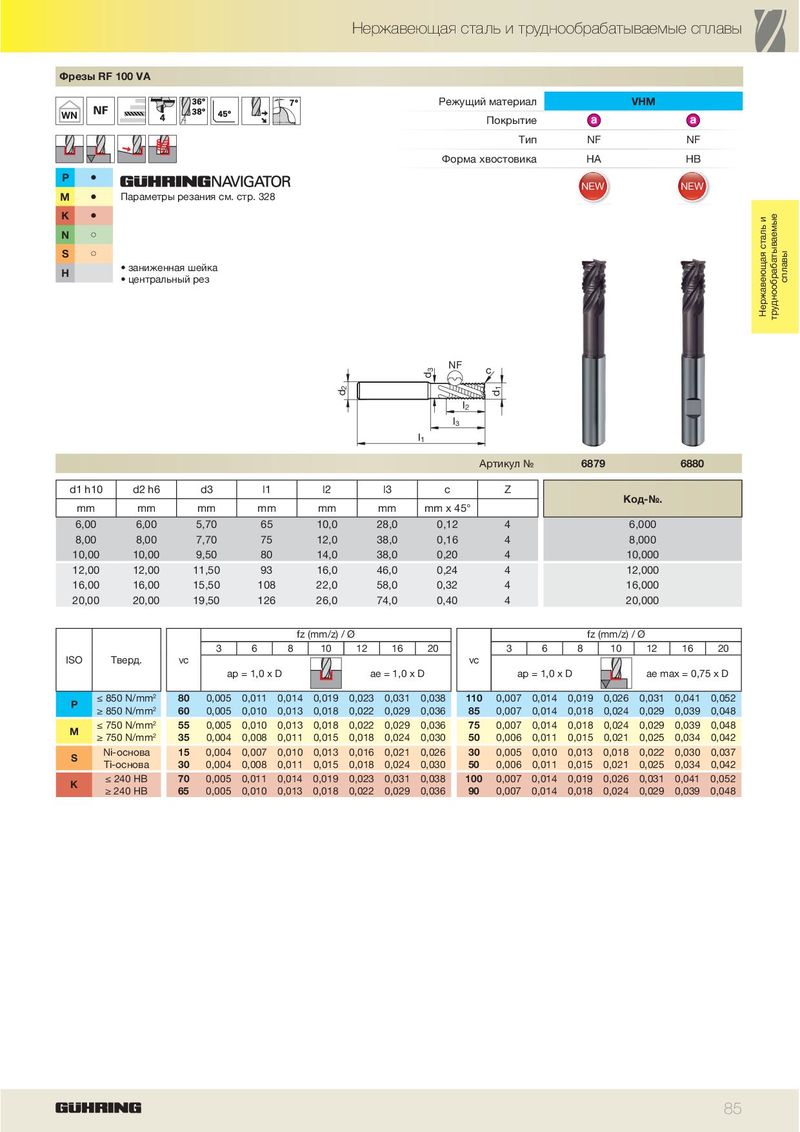

Каталог Guhring фрезерный инструмент - страница 91
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring ружейные сверла
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring инструментальная оснастка GM 300
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
| Фрезы RF | 100 VA | |||||||||
| Режущий материал | VHM | |||||||||
| WN | Покрытие | |||||||||
| Тип Форма хвостовика | NF HA | NF HB | ||||||||
| P � M � K � N � S � H | Параметр • занижен • централ | ы резания см. ная шейка ьный рез | стр. 328 | d2 | Артикул № l2 l1 d1 l3 d3 c NF | 687 NE | 9 W | 6880 NEW | ||
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c Z | К№ | |||
| mm | mm | mm | mm | mm | mm | mm x 45° | од-. | |||
| 6,00 | 6,00 | 5,70 | 65 | 10,0 | 28,0 | 0,12 4 | 6,000 | |||
| 8,00 | 8,00 | 7,70 | 75 | 12,0 | 38,0 | 0,16 4 | 8,000 | |||
| 10,00 | 10,00 | 9,50 | 80 | 14,0 | 38,0 | 0,20 4 | 10,000 | |||
| 12,00 | 12,00 | 11,50 | 93 | 16,0 | 46,0 | 0,24 4 | 12,000 | |||
| 16,00 | 16,00 | 15,50 | 108 | 22,0 | 58,0 | 0,32 4 | 16,000 | |||
| 20,00 | 20,00 | 19,50 | 126 | 26,0 | 74,0 | 0,40 4 | 20,000 | |||
| fz | (mm/z)/ | Ø | fz | (mm/z)/ Ø | ||||||
| 3 | 6 8 | 10 | 12 16 | 20 3 6 | 8 | 10 12 | 16 | 20 | ||
| ISO Т | верд. | vc | vc | |||||||
| ap | = 1,0 x D | ae = 1,0 x | D ap = 1,0 | x D | ae m | ax = 0,7 | 5 x D | |||
| ≤ 8 | 0 N/mm2 | 80 0005 | 0011 0014 | 0019 | 0023 0031 | 0038 110 0007 0014 | 0019 | 0026 0031 | 0041 | 0052 |
| P ≥ 8 | 50 N/mm2 | , 60 0,005 | , , 0,010 0,013 | , 0,018 | , , 0,022 0,029 | , , , 0,036 85 0,007 0,014 | , 0,018 | , , 0,024 0,029 | , 0,039 | , 0,048 |
| ≤ 7 | 50 N/mm2 | 55 0,005 | 0,010 0,013 | 0,018 | 0,022 0,029 | 0,036 75 0,007 0,014 | 0,018 | 0,024 0,029 | 0,039 | 0,048 |
| M ≥ 7 | 50 N/mm2 | 35 0,004 | 0,008 0,011 | 0,015 | 0,018 0,024 | 0,030 50 0,006 0,011 | 0,015 | 0,021 0,025 | 0,034 | 0,042 |
| S Ni | -основа | 15 0,004 | 0,007 0,010 | 0,013 | 0,016 0,021 | 0,026 30 0,005 0,010 | 0,013 | 0,018 0,022 | 0,030 | 0,037 |
| Ti- | основа | 30 0,004 | 0,008 0,011 | 0,015 | 0,018 0,024 | 0,030 50 0,006 0,011 | 0,015 | 0,021 0,025 | 0,034 | 0,042 |
| ≤ | 240 HB | 70 0005 | 0011 0014 | 0019 | 0023 0031 | 0038 100 0007 0014 | 0019 | 0026 0031 | 0041 | 0052 |
| K ≥ | 240 HB | , 65 0,005 | , , 0,010 0,013 | , 0,018 | , , 0,022 0,029 | , , , 0,036 90 0,007 0,014 | , 0,018 | , , 0,024 0,029 | , 0,039 | , 0,048 |
