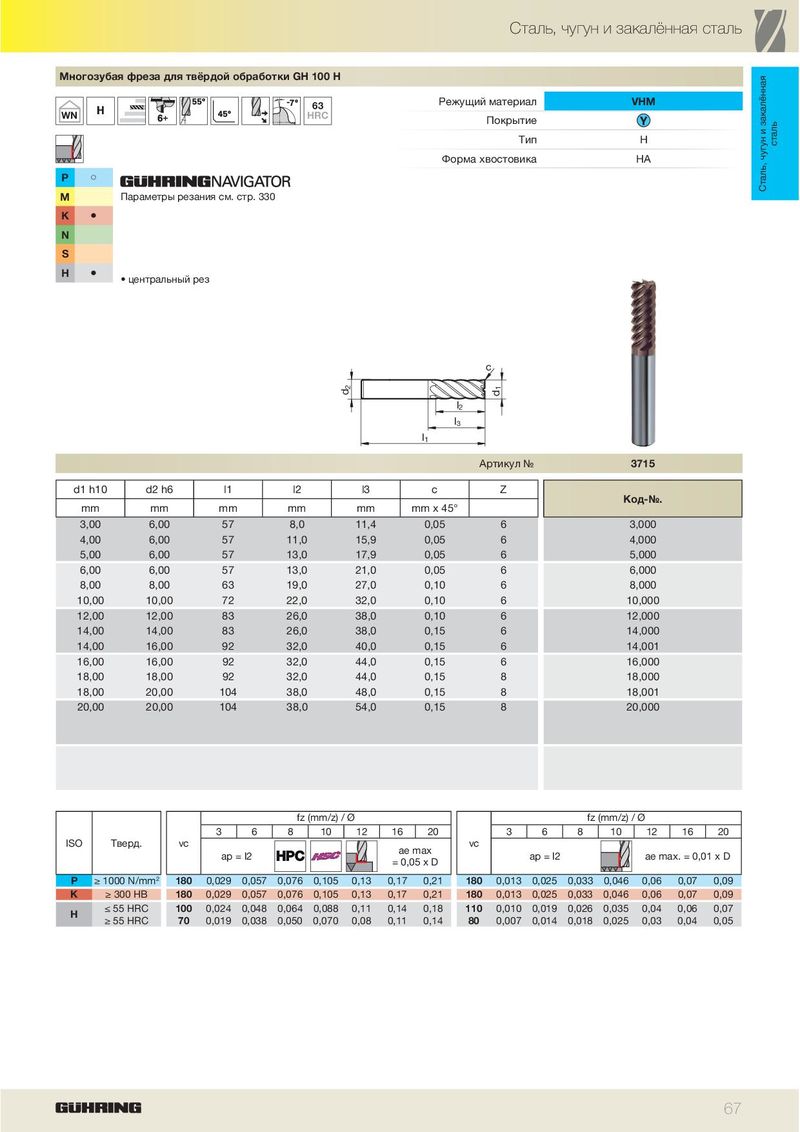

Сталь, чугун и закалённая сталь Многозубая фреза для твёрдой обработки GH 100 H Режущий материал VHM 63 WN HRC Покрытие Тип H сталь Форма хвостовика HA P ã Сталь, чугун и закалённая M Параметры резания см. стр. 330 K ä N S H ä • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 3715 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 3,00 6,00 57 8,0 11,4 0,05 6 3,000 4,00 6,00 57 11,0 15,9 0,05 6 4,000 5,00 6,00 57 13,0 17,9 0,05 6 5,000 6,00 6,00 57 13,0 21,0 0,05 6 6,000 8,00 8,00 63 19,0 27,0 0,10 6 8,000 10,00 10,00 72 22,0 32,0 0,10 6 10,000 12,00 12,00 83 26,0 38,0 0,10 6 12,000 14,00 14,00 83 26,0 38,0 0,15 6 14,000 14,00 16,00 92 32,0 40,0 0,15 6 14,001 16,00 16,00 92 32,0 44,0 0,15 6 16,000 18,00 18,00 92 32,0 44,0 0,15 8 18,000 18,00 20,00 104 38,0 48,0 0,15 8 18,001 20,00 20,00 104 38,0 54,0 0,15 8 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ae max ap = l2 ap = l2 ae max. = 0,01 x D = 0,05 x D P ≥ 1000 N/mm 2 180 0,029 0,057 0,076 0,105 0,13 0,17 0,21 180 0,013 0,025 0,033 0,046 0,06 0,07 0,09 K ≥ 300 HB 180 0,029 0,057 0,076 0,105 0,13 0,17 0,21 180 0,013 0,025 0,033 0,046 0,06 0,07 0,09 ≤ 55 HRC 100 0,024 0,048 0,064 0,088 0,11 0,14 0,18 110 0,010 0,019 0,026 0,035 0,04 0,06 0,07 H ≥ 55 HRC 70 0,019 0,038 0,050 0,070 0,08 0,11 0,14 80 0,007 0,014 0,018 0,025 0,03 0,04 0,05 67
