Каталог Guhring фрезерный инструмент - страница 74

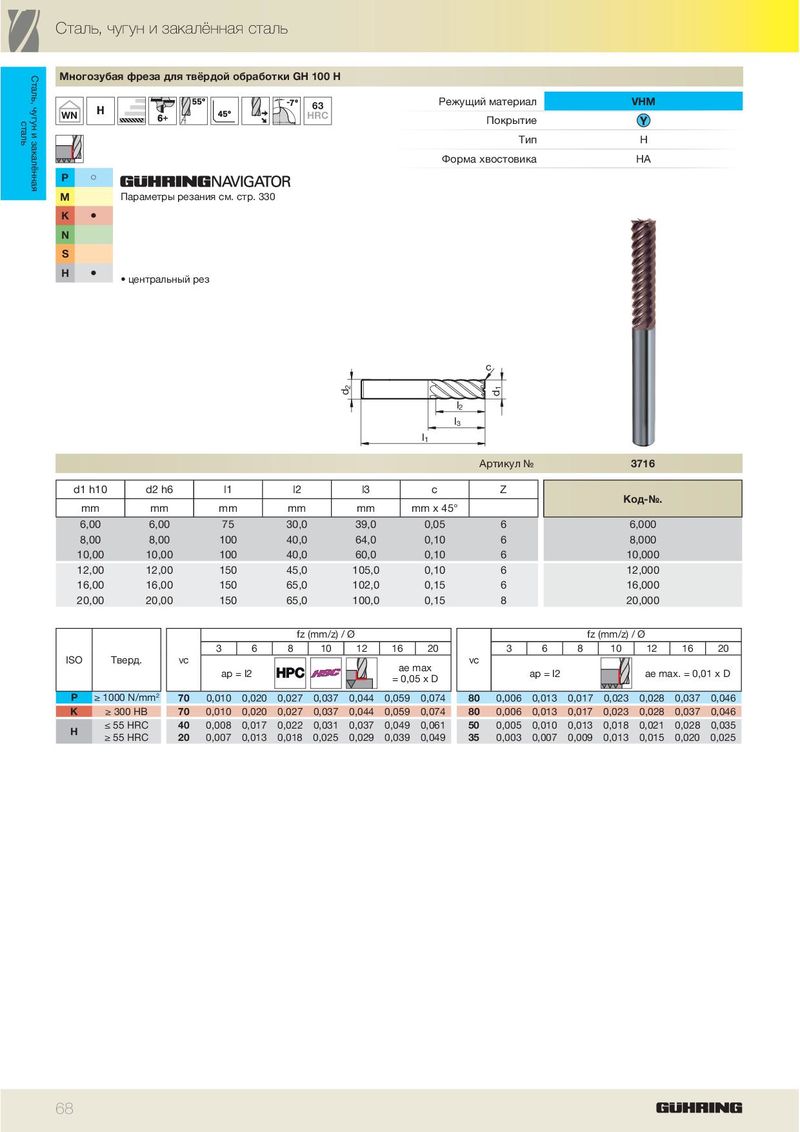

Сталь, чугун и закалённая сталь Сталь, чугун и закалённая Многозубая фреза для твёрдой обработки GH 100 H Режущий материал VHM 63 сталь WN HRC Покрытие Тип H Форма хвостовика HA P ã M Параметры резания см. стр. 330 K ä N S H ä • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 3716 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 6,00 6,00 75 30,0 39,0 0,05 6 6,000 8,00 8,00 100 40,0 64,0 0,10 6 8,000 10,00 10,00 100 40,0 60,0 0,10 6 10,000 12,00 12,00 150 45,0 105,0 0,10 6 12,000 16,00 16,00 150 65,0 102,0 0,15 6 16,000 20,00 20,00 150 65,0 100,0 0,15 8 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ae max ap = l2 ap = l2 ae max. = 0,01 x D = 0,05 x D P ≥ 1000 N/mm 2 70 0,010 0,020 0,027 0,037 0,044 0,059 0,074 80 0,006 0,013 0,017 0,023 0,028 0,037 0,046 K ≥ 300 HB 70 0,010 0,020 0,027 0,037 0,044 0,059 0,074 80 0,006 0,013 0,017 0,023 0,028 0,037 0,046 ≤ 55 HRC 40 0,008 0,017 0,022 0,031 0,037 0,049 0,061 50 0,005 0,010 0,013 0,018 0,021 0,028 0,035 H ≥ 55 HRC 20 0,007 0,013 0,018 0,025 0,029 0,039 0,049 35 0,003 0,007 0,009 0,013 0,015 0,020 0,025 68
