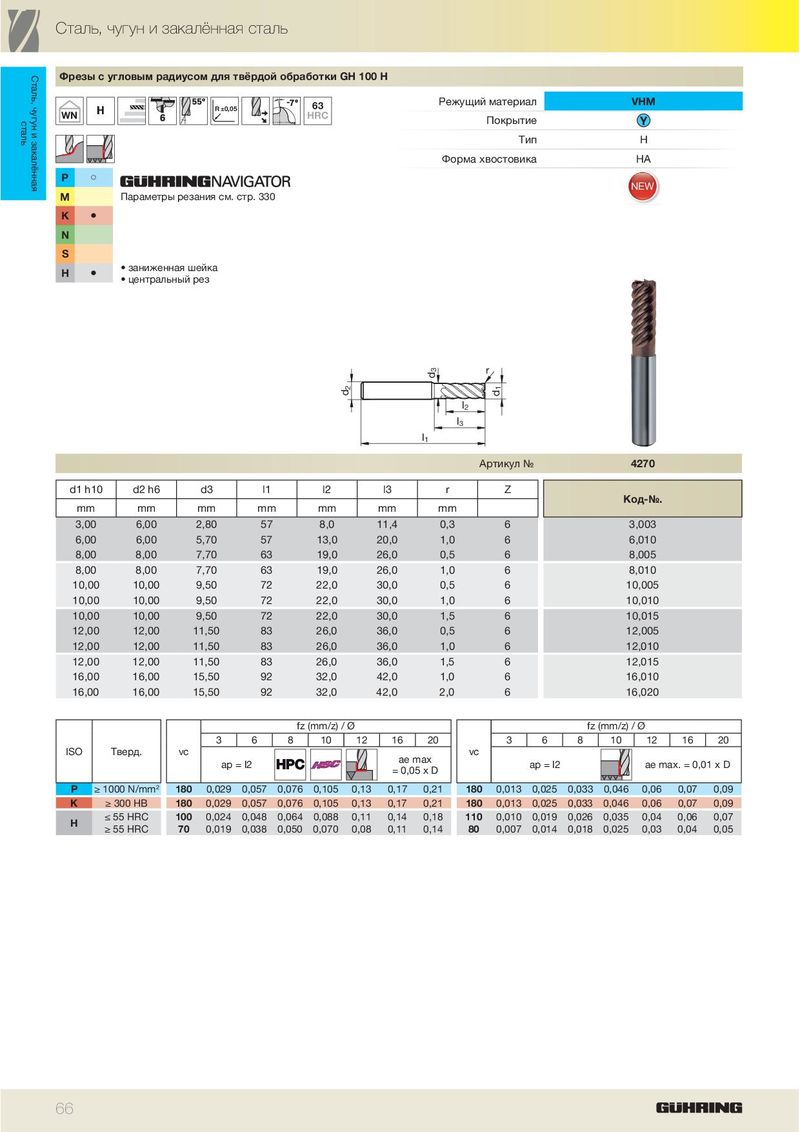

Каталог Guhring фрезерный инструмент - страница 72

Сталь, чугун и закалённая сталь Сталь, чугун и закалённая Фрезы с угловым радиусом для твёрдой обработки GH 100 H Режущий материал VHM R±0,05 63 сталь WN HRC Покрытие Тип H Форма хвостовика HA P ã NEW M Параметры резания см. стр. 330 K ä N S • заниженная шейка H ä • центральный рез 3 r d 2 1 d d l 2 l 3 l 1 Артикул № 4270 d1 h10 d2 h6 d3 l1 l2 l3 r Z Код-№. mm mm mm mm mm mm mm 3,00 6,00 2,80 57 8,0 11,4 0,3 6 3,003 6,00 6,00 5,70 57 13,0 20,0 1,0 6 6,010 8,00 8,00 7,70 63 19,0 26,0 0,5 6 8,005 8,00 8,00 7,70 63 19,0 26,0 1,0 6 8,010 10,00 10,00 9,50 72 22,0 30,0 0,5 6 10,005 10,00 10,00 9,50 72 22,0 30,0 1,0 6 10,010 10,00 10,00 9,50 72 22,0 30,0 1,5 6 10,015 12,00 12,00 11,50 83 26,0 36,0 0,5 6 12,005 12,00 12,00 11,50 83 26,0 36,0 1,0 6 12,010 12,00 12,00 11,50 83 26,0 36,0 1,5 6 12,015 16,00 16,00 15,50 92 32,0 42,0 1,0 6 16,010 16,00 16,00 15,50 92 32,0 42,0 2,0 6 16,020 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ae max ap = l2 ap = l2 ae max. = 0,01 x D = 0,05 x D P ≥ 1000 N/mm 2 180 0,029 0,057 0,076 0,105 0,13 0,17 0,21 180 0,013 0,025 0,033 0,046 0,06 0,07 0,09 K ≥ 300 HB 180 0,029 0,057 0,076 0,105 0,13 0,17 0,21 180 0,013 0,025 0,033 0,046 0,06 0,07 0,09 ≤ 55 HRC 100 0,024 0,048 0,064 0,088 0,11 0,14 0,18 110 0,010 0,019 0,026 0,035 0,04 0,06 0,07 H ≥ 55 HRC 70 0,019 0,038 0,050 0,070 0,08 0,11 0,14 80 0,007 0,014 0,018 0,025 0,03 0,04 0,05 66
