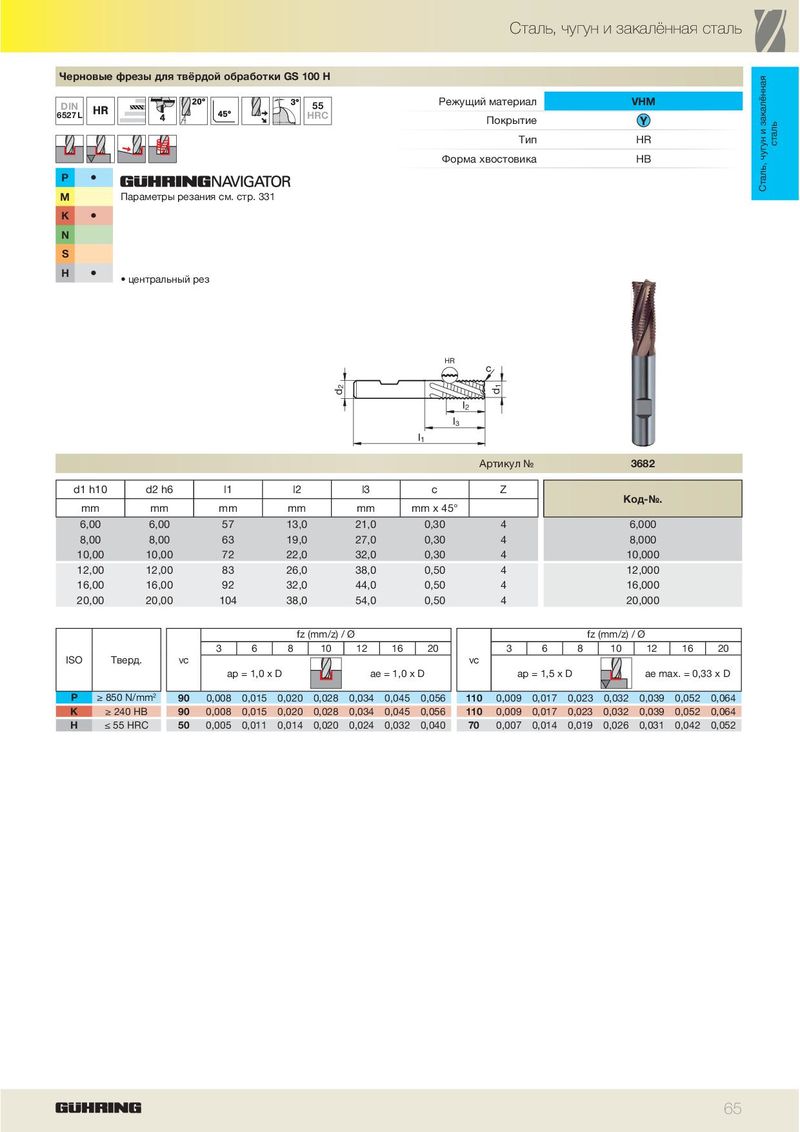

| Чер | новые | фрезы для твёрдой обработки GS 100 H | ||
| DIN 6527 L | 55 HRC | Режущий материал Покрытие | VHM | |
| Тип | HR | |||
| Форма хвостовика | HB | |||
| P | � | |||
| M | Параметры резания см. стр. 331 | |||
| K | � | |||
| N | ||||
| S | ||||
| H | � | • центральный рез |
| d2 | HR l1 l3 | l2 d1 c | |||||||||
| Артикул № | 3682 | ||||||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | c | Z | К№ | ||||
| од-. | |||||||||||
| mm | mm | mm | mm | mm | mm x 45° | ||||||
| 6,00 | 6,00 | 57 | 13,0 | 21,0 | 0,30 | 4 | 6,000 | ||||
| 8,00 | 8,00 | 63 | 19,0 | 27,0 | 0,30 | 4 | 8,000 | ||||
| 10,00 | 10,00 | 72 | 22,0 | 32,0 | 0,30 | 4 | 10,000 | ||||
| 12,00 | 12,00 | 83 | 26,0 | 38,0 | 0,50 | 4 | 12,000 | ||||
| 16,00 | 16,00 | 92 | 32,0 | 44,0 | 0,50 | 4 | 16,000 | ||||
| 20,00 | 20,00 | 104 | 38,0 | 54,0 | 0,50 | 4 | 20,000 | ||||
| fz | (mm/z)/ | Ø | fz(mm/z)/ Ø | ||||||||
| 3 | 6 | 8 | 10 | 12 | 16 20 | 3 | 6 8 10 12 | 16 20 | |||
| ISO Тве | рд. | vc | ap | = 1, | 0 x D | a | e = 1,0 x D | vc ap = | 1,5 x D ae m | ax. = 0,33 x D | |
| P ≥ 850 | N/mm2 | 90 | 0,008 | 0,01 | 5 0,020 | 0,028 | 0,034 | 0,045 0,056 | 110 0,009 0, | 017 0,023 0,032 0,039 | 0,052 0,064 |
| K ≥ 24 | 0 HB | 90 | 0,008 | 0,01 | 5 0,020 | 0,028 | 0,034 | 0,045 0,056 | 110 0,009 0, | 017 0,023 0,032 0,039 | 0,052 0,064 |
| H ≤ 55 | HRC | 50 | 0,005 | 0,01 | 1 0,014 | 0,020 | 0,024 | 0,032 0,040 | 70 0,007 0, | 014 0,019 0,026 0,031 | 0,042 0,052 |
