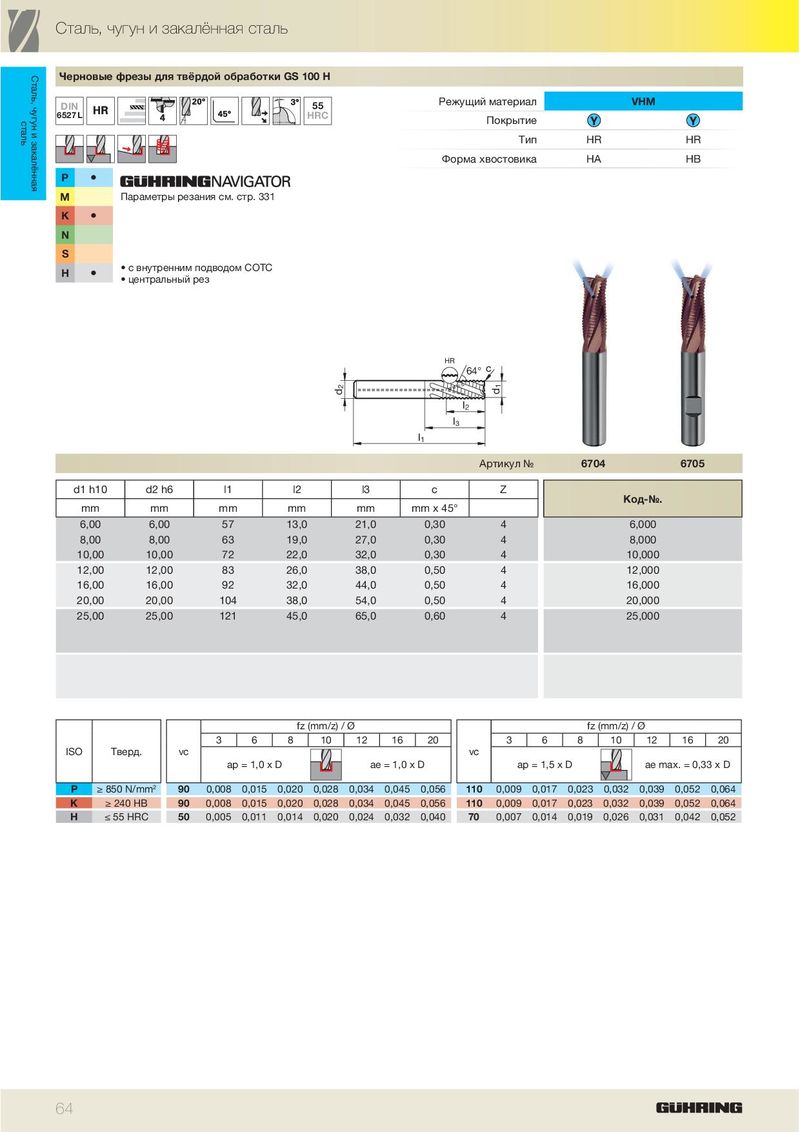

Черновые фрезы для твёрдой обработки GS 100 H
DIN 55 6527L HRC
P ä M Параметры резания см. стр. 331 K ä N S ä с внутренним подводом СОТС H
- центральный рез
Режущий материал VHM Покрытие
| Тип | HR | HR | |
| Форма хвостовика | HA | HB |
| d2 | HR l2 l1 l3 64 | d1 c ° | ||||||
| Артикул № | 6704 | 6705 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | c | Z | К№ | |
| mm | mm | mm | mm | mm | mm x 45° | од-. | ||
| 6,00 | 6,00 | 57 | 13,0 | 21,0 | 0,30 | 4 | 6,000 | |
| 8,00 | 8,00 | 63 | 19,0 | 27,0 | 0,30 | 4 | 8,000 | |
| 10,00 | 10,00 | 72 | 22,0 | 32,0 | 0,30 | 4 | 10,000 | |
| 12,00 | 12,00 | 83 | 26,0 | 38,0 | 0,50 | 4 | 12,000 | |
| 16,00 | 16,00 | 92 | 32,0 | 44,0 | 0,50 | 4 | 16,000 | |
| 20,00 | 20,00 | 104 | 38,0 | 54,0 | 0,50 | 4 | 20,000 | |
| 25,00 | 25,00 | 121 | 45,0 | 65,0 | 0,60 | 4 | 25,000 |
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
ISO Тверд. vc vc
ap = 1,0 x D ae = 1,0 x D ap = 1,5 x D ae max. = 0,33 x D
| P | ≥ 850 N/mm2 | 90 | 0,008 | 0,015 | 0,020 | 0,028 | 0,034 | 0,045 | 0,056 | 110 | 0,009 | 0,017 | 0,023 | 0,032 | 0,039 | 0,052 | 0,064 |
| K | ≥ 240 HB | 90 | 0,008 | 0,015 | 0,020 | 0,028 | 0,034 | 0,045 | 0,056 | 110 | 0,009 | 0,017 | 0,023 | 0,032 | 0,039 | 0,052 | 0,064 |
| H | ≤ 55 HRC | 50 | 0,005 | 0,011 | 0,014 | 0,020 | 0,024 | 0,032 | 0,040 | 70 | 0,007 | 0,014 | 0,019 | 0,026 | 0,031 | 0,042 | 0,052 |
