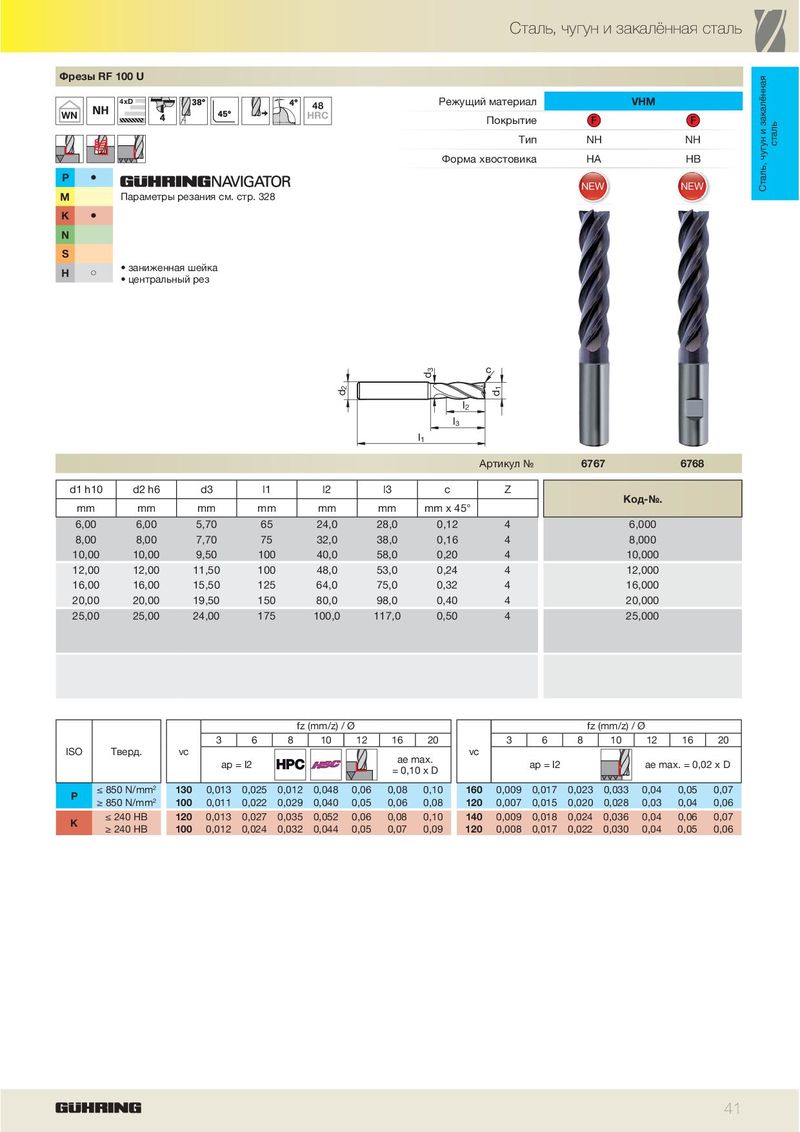

Каталог Guhring фрезерный инструмент - страница 47
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring ружейные сверла
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring инструментальная оснастка GM 300
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
WN
P ä M K ä N S ã H
4xD
Параметры резания см. стр. 328
- заниженная шейка
- центральный рез
48 HRC
Режущий материал VHM F F Покрытие
| Тип | NH | NH | |
| Форма хвостовика | HA | HB |
NEW NEW
c
l 2 l 3 l 1
Артикул № 6767 6768
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c | Z | |
| Код-№. | ||||||||
| mm | mm | mm | mm | mm | mm | mm x 45° | ||
| 6,00 | 6,00 | 5,70 | 65 | 24,0 | 28,0 | 0,12 | 4 | 6,000 |
| 8,00 | 8,00 | 7,70 | 75 | 32,0 | 38,0 | 0,16 | 4 | 8,000 |
| 10,00 | 10,00 | 9,50 | 100 | 40,0 | 58,0 | 0,20 | 4 | 10,000 |
| 12,00 | 12,00 | 11,50 | 100 | 48,0 | 53,0 | 0,24 | 4 | 12,000 |
| 16,00 | 16,00 | 15,50 | 125 | 64,0 | 75,0 | 0,32 | 4 | 16,000 |
| 20,00 | 20,00 | 19,50 | 150 | 80,0 | 98,0 | 0,40 | 4 | 20,000 |
| 25,00 | 25,00 | 24,00 | 175 | 100,0 | 117,0 | 0,50 | 4 | 25,000 |
ISO
P
K
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
| Тверд. | vc | vc | |
| ae max. |
| ap = l2 | ap = l2 | ae max. = 0,02 x D | |
| = 0,10 x D |
| ≤ 850 N/mm2 | 130 | 0,013 | 0,025 | 0,012 | 0,048 | 0,06 | 0,08 | 0,10 | 160 | 0,009 | 0,017 | 0,023 | 0,033 | 0,04 | 0,05 | 0,07 |
| ≥ 850 N/mm2 | 100 | 0,011 | 0,022 | 0,029 | 0,040 | 0,05 | 0,06 | 0,08 | 120 | 0,007 | 0,015 | 0,020 | 0,028 | 0,03 | 0,04 | 0,06 |
| ≤ 240 HB | 120 | 0,013 | 0,027 | 0,035 | 0,052 | 0,06 | 0,08 | 0,10 | 140 | 0,009 | 0,018 | 0,024 | 0,036 | 0,04 | 0,06 | 0,07 |
| ≥ 240 HB | 100 | 0,012 | 0,024 | 0,032 | 0,044 | 0,05 | 0,07 | 0,09 | 120 | 0,008 | 0,017 | 0,022 | 0,030 | 0,04 | 0,05 | 0,06 |
