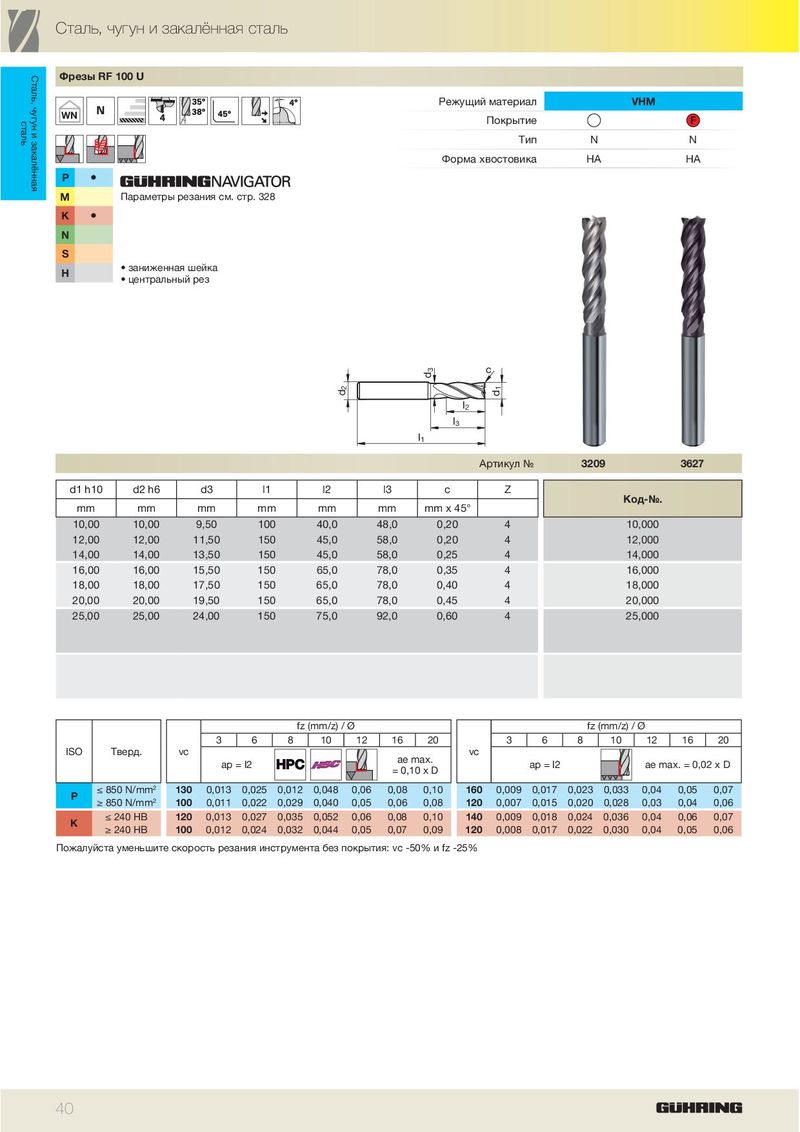

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

WN

P ä M K ä N S H

Параметры резания см. стр. 328

заниженная шейка
центральный рез

Режущий материал VHM F Покрытие

	Тип	N	N
Форма хвостовика		HA	HA

				d2		l2 l1 l3 d3	d1 c
						А	ртикул №	3209	3627
d1 h10	d2 h6	d3	l1	l2	l3	c	Z	Ко-№
mm	mm	mm	mm	mm	mm	mm x 45°		д.
10,00	10,00	9,50	100	40,0	48,0	0,20	4	10,000
12,00	12,00	11,50	150	45,0	58,0	0,20	4	12,000
14,00	14,00	13,50	150	45,0	58,0	0,25	4	14,000
16,00	16,00	15,50	150	65,0	78,0	0,35	4	16,000
18,00	18,00	17,50	150	65,0	78,0	0,40	4	18,000
20,00	20,00	19,50	150	65,0	78,0	0,45	4	20,000
25,00	25,00	24,00	150	75,0	92,0	0,60	4	25,000

fz (mm/z) / Ø fz (mm/z) / Ø

3 6 8 10 12 16 20 3 6 8 10 12 16 20

ISO	Тверд.	vc		vc
			ae max.

ap = l2		ap = l2	ae max. = 0,02 x D
	= 0,10 x D

	≤ 850 N/mm2	130	0,013	0,025	0,012	0,048	0,06	0,08	0,10	160	0,009	0,017	0,023	0,033	0,04	0,05	0,07
P
	≥ 850 N/mm2	100	0,011	0,022	0,029	0,040	0,05	0,06	0,08	120	0,007	0,015	0,020	0,028	0,03	0,04	0,06
	≤ 240 HB	120	0,013	0,027	0,035	0,052	0,06	0,08	0,10	140	0,009	0,018	0,024	0,036	0,04	0,06	0,07
K
	≥ 240 HB	100	0,012	0,024	0,032	0,044	0,05	0,07	0,09	120	0,008	0,017	0,022	0,030	0,04	0,05	0,06

Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25%
