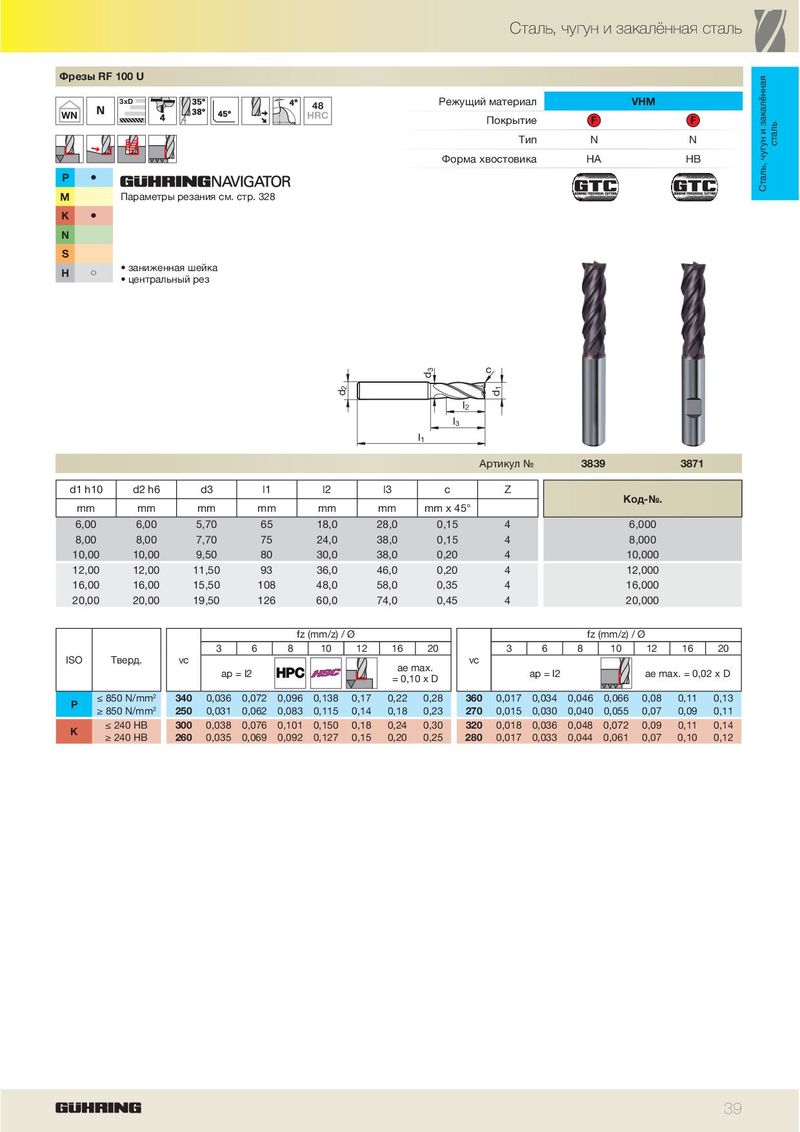

WN
P ä M K ä N S ã H
3xD
Параметры резания см. стр. 328
- заниженная шейка
- центральный рез
48 HRC
Режущий материал VHM F F Покрытие
| Тип | N | N | |
| Форма хвостовика | HA | HB |
c
l 2 l 3 l 1
Артикул № 3839 3871
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c | Z | |
| Код-№. | ||||||||
| mm | mm | mm | mm | mm | mm | mm x 45° | ||
| 6,00 | 6,00 | 5,70 | 65 | 18,0 | 28,0 | 0,15 | 4 | 6,000 |
| 8,00 | 8,00 | 7,70 | 75 | 24,0 | 38,0 | 0,15 | 4 | 8,000 |
| 10,00 | 10,00 | 9,50 | 80 | 30,0 | 38,0 | 0,20 | 4 | 10,000 |
| 12,00 | 12,00 | 11,50 | 93 | 36,0 | 46,0 | 0,20 | 4 | 12,000 |
| 16,00 | 16,00 | 15,50 | 108 | 48,0 | 58,0 | 0,35 | 4 | 16,000 |
| 20,00 | 20,00 | 19,50 | 126 | 60,0 | 74,0 | 0,45 | 4 | 20,000 |
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
| ISO | Тверд. | vc | vc | |
| ae max. |
| ap = l2 | ap = l2 | ae max. = 0,02 x D | |
| = 0,10 x D |
| ≤ 850 N/mm2 | 340 | 0,036 | 0,072 | 0,096 | 0,138 | 0,17 | 0,22 | 0,28 | 360 | 0,017 | 0,034 | 0,046 | 0,066 | 0,08 | 0,11 | 0,13 | |
| P | |||||||||||||||||
| ≥ 850 N/mm2 | 250 | 0,031 | 0,062 | 0,083 | 0,115 | 0,14 | 0,18 | 0,23 | 270 | 0,015 | 0,030 | 0,040 | 0,055 | 0,07 | 0,09 | 0,11 | |
| ≤ 240 HB | 300 | 0,038 | 0,076 | 0,101 | 0,150 | 0,18 | 0,24 | 0,30 | 320 | 0,018 | 0,036 | 0,048 | 0,072 | 0,09 | 0,11 | 0,14 | |
| K | |||||||||||||||||
| ≥ 240 HB | 260 | 0,035 | 0,069 | 0,092 | 0,127 | 0,15 | 0,20 | 0,25 | 280 | 0,017 | 0,033 | 0,044 | 0,061 | 0,07 | 0,10 | 0,12 |
