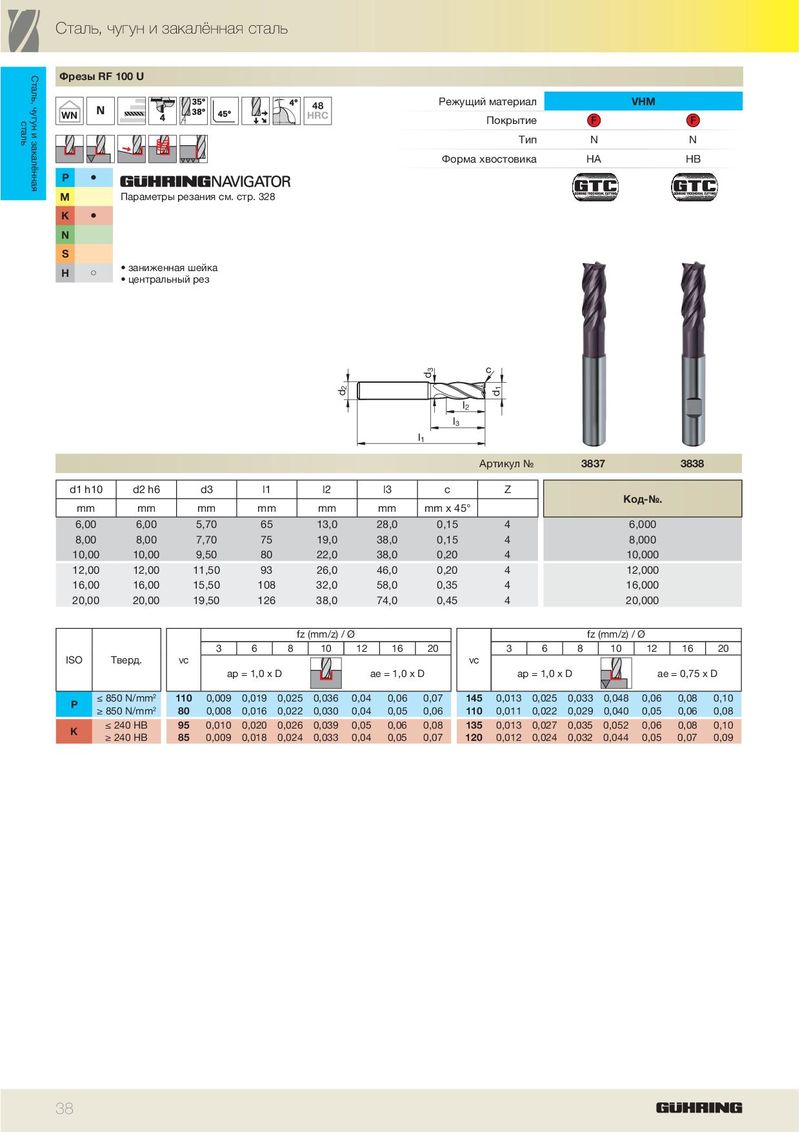

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

WN

P ä M K ä N S ã H

Параметры резания см. стр. 328

заниженная шейка
центральный рез

48 HRC

Режущий материал VHM F F Покрытие

	Тип	N	N
Форма хвостовика		HA	HB

					d2		l1 l d3	l2 3 c	d1
								Ар	тикул	№	383	7		3838
d1 h10	d2 h6	d3	l1		l2	l3	c		Z			К	-№
mm	mm	mm	mm		mm	mm	mm x	45°					д.
6,00	6,00	5,70	65		13,0	28,0	0,15		4			6	,000
8,00	8,00	7,70	75		19,0	38,0	0,15		4			8	,000
10,00	10,00	9,50	80		22,0	38,0	0,20		4			1	0,000
12,00	12,00	11,50	93		26,0	46,0	0,20		4			1	2,000
16,00	16,00	15,50	108		32,0	58,0	0,35		4			1	6,000
20,00	20,00	19,50	126		38,0	74,0	0,45		4			2	0,000
				fz	(mm/z)/	Ø					fz	(mm/z)	/ Ø
		3	6	8	10	12 16	20		3	6	8	10	12	16	20
ISO Тв	ерд.	vc ap	= 1,0 x	D		ae = 1,0 x	D	vc	a	p = 1,0	x D		ae	= 0,75 x	D
P ≤ 850	N/mm2	110 0,009	0,019	0,025	0,036	0,04 0,06	0,07	145	0,013	0,025	0,033	0,048	0,06	0,08	0,10
≥ 850	N/mm2	80 0,008	0,016	0,022	0,030	0,04 0,05	0,06	110	0,011	0,022	0,029	0,040	0,05	0,06	0,08
K ≤ 2	40 HB	95 0,010	0,020	0,026	0,039	0,05 0,06	0,08	135	0,013	0,027	0,035	0,052	0,06	0,08	0,10
≥ 2	40 HB	85 0,009	0,018	0,024	0,033	0,04 0,05	0,07	120	0,012	0,024	0,032	0,044	0,05	0,07	0,09
