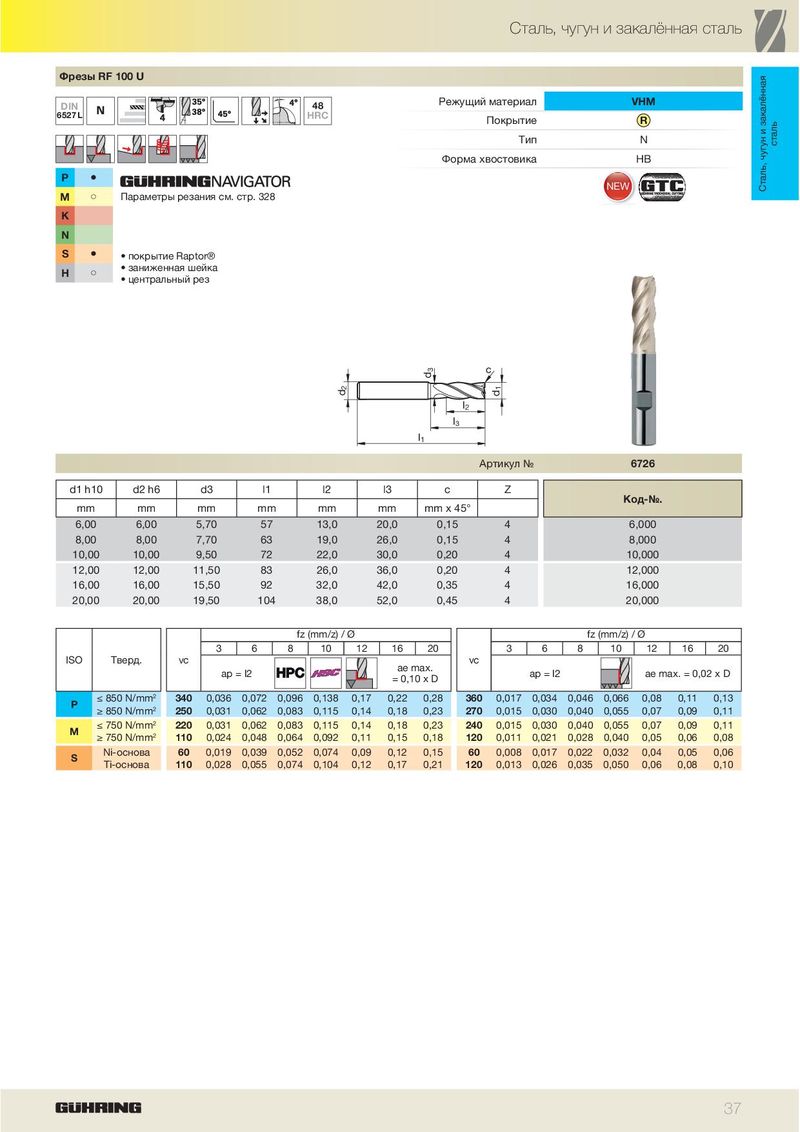

Каталог Guhring фрезерный инструмент - страница 43
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring ружейные сверла
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring инструментальная оснастка GM 300
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
DIN 6527L
P ä M ã K N S ä ã H
Параметры резания см. стр. 328
- покрытие Raptor®
- заниженная шейка
- центральный рез
48 HRC
| Режущий материал | VHM | ||
| Покрытие | R | ||
| Тип | N | ||
| Форма хвостовика | HB |
NEW
c
l 2 l 3 l 1 Артикул № 6726
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c | Z | |
| Код-№. | ||||||||
| mm | mm | mm | mm | mm | mm | mm x 45° | ||
| 6,00 | 6,00 | 5,70 | 57 | 13,0 | 20,0 | 0,15 | 4 | 6,000 |
| 8,00 | 8,00 | 7,70 | 63 | 19,0 | 26,0 | 0,15 | 4 | 8,000 |
| 10,00 | 10,00 | 9,50 | 72 | 22,0 | 30,0 | 0,20 | 4 | 10,000 |
| 12,00 | 12,00 | 11,50 | 83 | 26,0 | 36,0 | 0,20 | 4 | 12,000 |
| 16,00 | 16,00 | 15,50 | 92 | 32,0 | 42,0 | 0,35 | 4 | 16,000 |
| 20,00 | 20,00 | 19,50 | 104 | 38,0 | 52,0 | 0,45 | 4 | 20,000 |
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
| ISO | Тверд. | vc | vc | |
| ae max. |
| ap = l2 | ap = l2 | ae max. = 0,02 x D | |
| = 0,10 x D |
| ≤ 850 N/mm2 | 340 | 0,036 | 0,072 | 0,096 | 0,138 | 0,17 | 0,22 | 0,28 | 360 | 0,017 | 0,034 | 0,046 | 0,066 | 0,08 | 0,11 | 0,13 | |
| P | |||||||||||||||||
| ≥ 850 N/mm2 | 250 | 0,031 | 0,062 | 0,083 | 0,115 | 0,14 | 0,18 | 0,23 | 270 | 0,015 | 0,030 | 0,040 | 0,055 | 0,07 | 0,09 | 0,11 | |
| ≤ 750 N/mm2 | 220 | 0,031 | 0,062 | 0,083 | 0,115 | 0,14 | 0,18 | 0,23 | 240 | 0,015 | 0,030 | 0,040 | 0,055 | 0,07 | 0,09 | 0,11 | |
| M | |||||||||||||||||
| ≥ 750 N/mm2 | 110 | 0,024 | 0,048 | 0,064 | 0,092 | 0,11 | 0,15 | 0,18 | 120 | 0,011 | 0,021 | 0,028 | 0,040 | 0,05 | 0,06 | 0,08 | |
| Ni-основа | 60 | 0,019 | 0,039 | 0,052 | 0,074 | 0,09 | 0,12 | 0,15 | 60 | 0,008 | 0,017 | 0,022 | 0,032 | 0,04 | 0,05 | 0,06 | |
| S | |||||||||||||||||
| Ti-основа | 110 | 0,028 | 0,055 | 0,074 | 0,104 | 0,12 | 0,17 | 0,21 | 120 | 0,013 | 0,026 | 0,035 | 0,050 | 0,06 | 0,08 | 0,10 |
