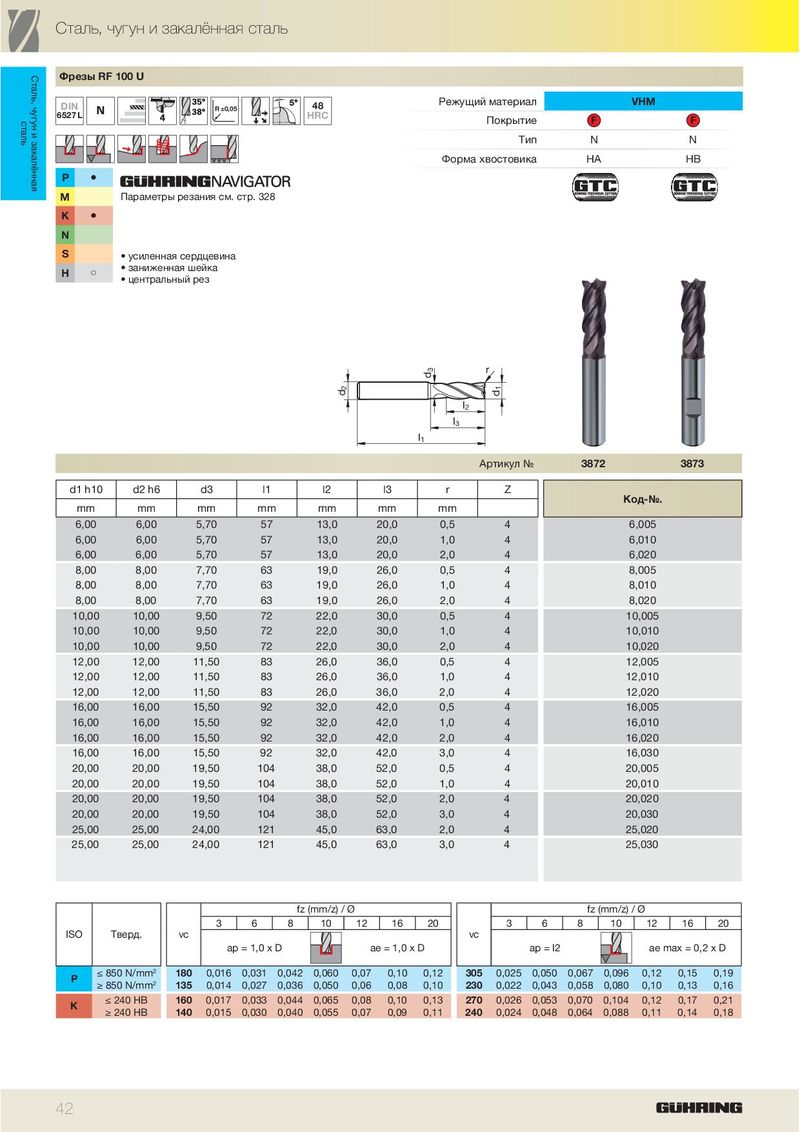

Сталь, чугун и закалённая сталь Сталь, чугун и закалённая Фрезы RF 100 U Режущий материал VHM DIN R±0,05 48 сталь 6527 L HRC Покрытие F F Тип N N Форма хвостовика HA HB P ä M Параметры резания см. стр. 328 K ä N S • усиленная сердцевина • заниженная шейка H ã • центральный рез 3 r d 2 1 d d l 2 l 3 l 1 Артикул № 3872 3873 d1 h10 d2 h6 d3 l1 l2 l3 r Z Код-№. mm mm mm mm mm mm mm 6,00 6,00 5,70 57 13,0 20,0 0,5 4 6,005 6,00 6,00 5,70 57 13,0 20,0 1,0 4 6,010 6,00 6,00 5,70 57 13,0 20,0 2,0 4 6,020 8,00 8,00 7,70 63 19,0 26,0 0,5 4 8,005 8,00 8,00 7,70 63 19,0 26,0 1,0 4 8,010 8,00 8,00 7,70 63 19,0 26,0 2,0 4 8,020 10,00 10,00 9,50 72 22,0 30,0 0,5 4 10,005 10,00 10,00 9,50 72 22,0 30,0 1,0 4 10,010 10,00 10,00 9,50 72 22,0 30,0 2,0 4 10,020 12,00 12,00 11,50 83 26,0 36,0 0,5 4 12,005 12,00 12,00 11,50 83 26,0 36,0 1,0 4 12,010 12,00 12,00 11,50 83 26,0 36,0 2,0 4 12,020 16,00 16,00 15,50 92 32,0 42,0 0,5 4 16,005 16,00 16,00 15,50 92 32,0 42,0 1,0 4 16,010 16,00 16,00 15,50 92 32,0 42,0 2,0 4 16,020 16,00 16,00 15,50 92 32,0 42,0 3,0 4 16,030 20,00 20,00 19,50 104 38,0 52,0 0,5 4 20,005 20,00 20,00 19,50 104 38,0 52,0 1,0 4 20,010 20,00 20,00 19,50 104 38,0 52,0 2,0 4 20,020 20,00 20,00 19,50 104 38,0 52,0 3,0 4 20,030 25,00 25,00 24,00 121 45,0 63,0 2,0 4 25,020 25,00 25,00 24,00 121 45,0 63,0 3,0 4 25,030 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = l2 ae max = 0,2 x D ≤ 850 N/mm 2 180 0,016 0,031 0,042 0,060 0,07 0,10 0,12 305 0,025 0,050 0,067 0,096 0,12 0,15 0,19 P ≥ 850 N/mm 2 135 0,014 0,027 0,036 0,050 0,06 0,08 0,10 230 0,022 0,043 0,058 0,080 0,10 0,13 0,16 ≤ 240 HB 160 0,017 0,033 0,044 0,065 0,08 0,10 0,13 270 0,026 0,053 0,070 0,104 0,12 0,17 0,21 K ≥ 240 HB 140 0,015 0,030 0,040 0,055 0,07 0,09 0,11 240 0,024 0,048 0,064 0,088 0,11 0,14 0,18 42
