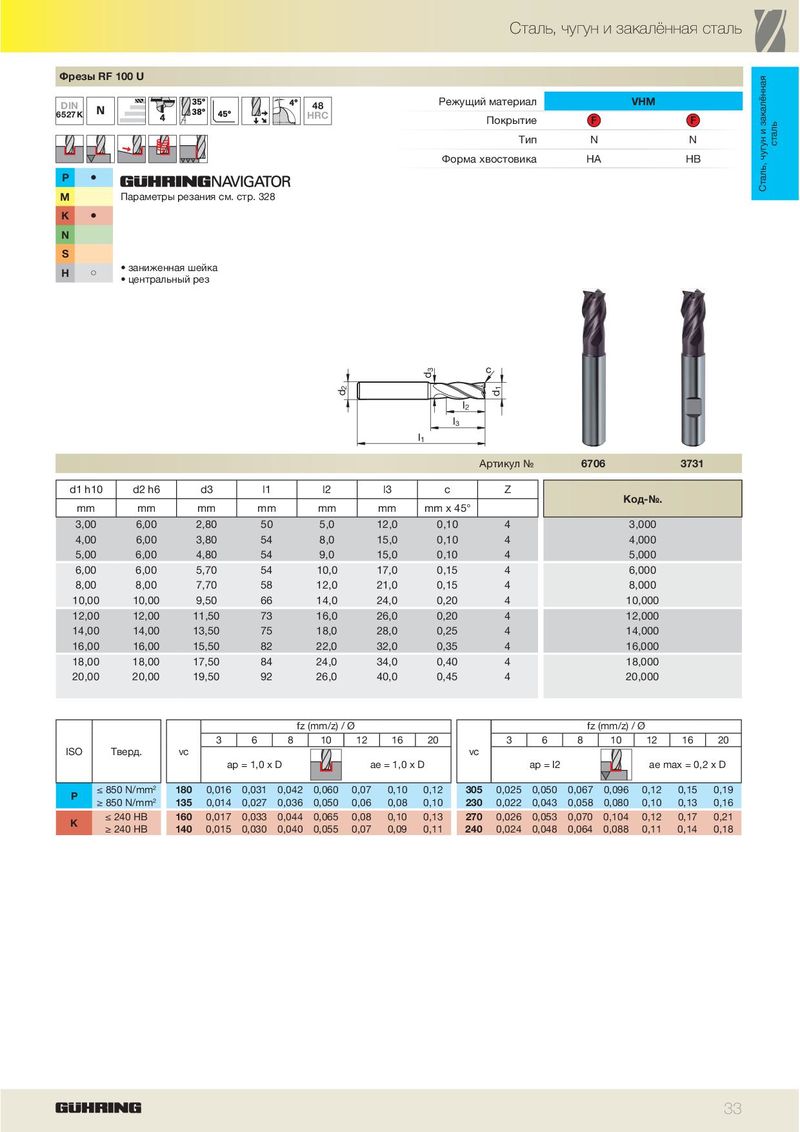

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
DIN 6527K
P ä M K ä N S ã H
Параметры резания см. стр. 328
- заниженная шейка
- центральный рез
48 HRC
Режущий материал VHM F F Покрытие
| Тип | N | N | |
| Форма хвостовика | HA | HB |
| d2 | l1 l d3 | l2 3 c | d1 | |||||||||||
| Ар | тикул | № | 670 | 6 | 3731 | |||||||||
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c | Z | Ко-№ | ||||||
| mm | mm | mm | mm | mm | mm | mm x | 45° | д. | ||||||
| 3,00 | 6,00 | 2,80 | 50 | 5,0 | 12,0 | 0,10 | 4 | 3,000 | ||||||
| 4,00 | 6,00 | 3,80 | 54 | 8,0 | 15,0 | 0,10 | 4 | 4,000 | ||||||
| 5,00 | 6,00 | 4,80 | 54 | 9,0 | 15,0 | 0,10 | 4 | 5,000 | ||||||
| 6,00 | 6,00 | 5,70 | 54 | 10,0 | 17,0 | 0,15 | 4 | 6,000 | ||||||
| 8,00 | 8,00 | 7,70 | 58 | 12,0 | 21,0 | 0,15 | 4 | 8,000 | ||||||
| 10,00 | 10,00 | 9,50 | 66 | 14,0 | 24,0 | 0,20 | 4 | 10,000 | ||||||
| 12,00 | 12,00 | 11,50 | 73 | 16,0 | 26,0 | 0,20 | 4 | 12,000 | ||||||
| 14,00 | 14,00 | 13,50 | 75 | 18,0 | 28,0 | 0,25 | 4 | 14,000 | ||||||
| 16,00 | 16,00 | 15,50 | 82 | 22,0 | 32,0 | 0,35 | 4 | 16,000 | ||||||
| 18,00 | 18,00 | 17,50 | 84 | 24,0 | 34,0 | 0,40 | 4 | 18,000 | ||||||
| 20,00 | 20,00 | 19,50 | 92 | 26,0 | 40,0 | 0,45 | 4 | 20,000 | ||||||
| fz | (mm/z)/ | Ø | fz | (mm/z)/ Ø | ||||||||||
| 3 | 6 | 8 | 10 | 12 16 | 20 | 3 | 6 | 8 | 10 12 | 16 | 20 | |||
| ISO Т | верд. | vc ap | = 1,0 x | D | ae = 1,0 x | D | vc | ap = l | 2 | ae m | ax = 0,2 | x D | ||
| ≤ 85 | 0 N/mm2 | 180 0,016 | 0,031 | 0,042 | 0,060 | 0,07 0,10 | 0,12 | 305 | 0,025 | 0,050 | 0,067 | 0,096 0,12 | 0,15 | 0,19 |
| P ≥ 85 | 0 N/mm2 | 135 0,014 | 0,027 | 0,036 | 0,050 | 0,06 0,08 | 0,10 | 230 | 0,022 | 0,043 | 0,058 | 0,080 0,10 | 0,13 | 0,16 |
| ≤ 2 | 40 HB | 160 0,017 | 0,033 | 0,044 | 0,065 | 0,08 0,10 | 0,13 | 270 | 0,026 | 0,053 | 0,070 | 0,104 0,12 | 0,17 | 0,21 |
| K ≥ 2 | 40 HB | 140 0,015 | 0,030 | 0,040 | 0,055 | 0,07 0,09 | 0,11 | 240 | 0,024 | 0,048 | 0,064 | 0,088 0,11 | 0,14 | 0,18 |
