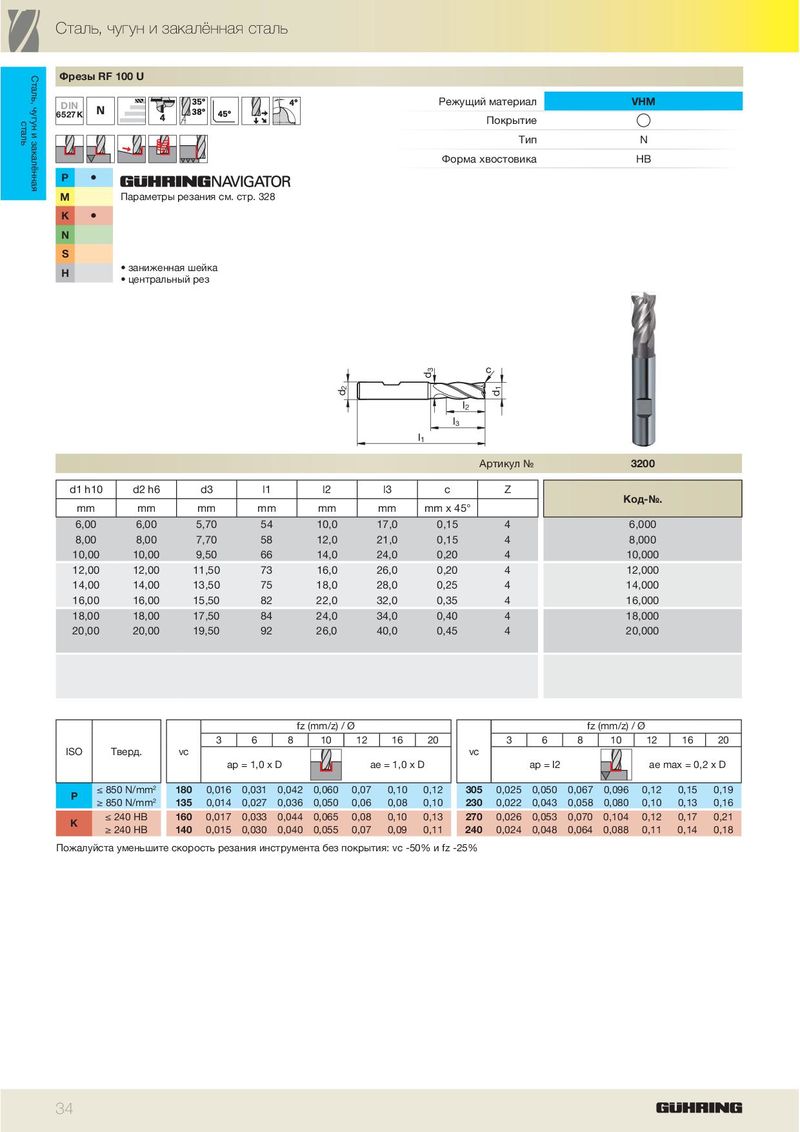

DIN 6527K
P ä M K ä N S H
Параметры резания см. стр. 328
- заниженная шейка
- центральный рез
Режущий материал VHM Покрытие Тип N Форма хвостовика HB
c
l 2 l 3 l 1 Артикул № 3200
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c | Z | |
| Код-№. | ||||||||
| mm | mm | mm | mm | mm | mm | mm x 45° | ||
| 6,00 | 6,00 | 5,70 | 54 | 10,0 | 17,0 | 0,15 | 4 | 6,000 |
| 8,00 | 8,00 | 7,70 | 58 | 12,0 | 21,0 | 0,15 | 4 | 8,000 |
| 10,00 | 10,00 | 9,50 | 66 | 14,0 | 24,0 | 0,20 | 4 | 10,000 |
| 12,00 | 12,00 | 11,50 | 73 | 16,0 | 26,0 | 0,20 | 4 | 12,000 |
| 14,00 | 14,00 | 13,50 | 75 | 18,0 | 28,0 | 0,25 | 4 | 14,000 |
| 16,00 | 16,00 | 15,50 | 82 | 22,0 | 32,0 | 0,35 | 4 | 16,000 |
| 18,00 | 18,00 | 17,50 | 84 | 24,0 | 34,0 | 0,40 | 4 | 18,000 |
| 20,00 | 20,00 | 19,50 | 92 | 26,0 | 40,0 | 0,45 | 4 | 20,000 |
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
ISO Тверд. vc vc
ap = 1,0 x D ae = 1,0 x D ap = l2 ae max = 0,2 x D
| ≤ 850 N/mm2 | 180 | 0,016 | 0,031 | 0,042 | 0,060 | 0,07 | 0,10 | 0,12 | 305 | 0,025 | 0,050 | 0,067 | 0,096 | 0,12 | 0,15 | 0,19 | |
| P | |||||||||||||||||
| ≥ 850 N/mm2 | 135 | 0,014 | 0,027 | 0,036 | 0,050 | 0,06 | 0,08 | 0,10 | 230 | 0,022 | 0,043 | 0,058 | 0,080 | 0,10 | 0,13 | 0,16 | |
| ≤ 240 HB | 160 | 0,017 | 0,033 | 0,044 | 0,065 | 0,08 | 0,10 | 0,13 | 270 | 0,026 | 0,053 | 0,070 | 0,104 | 0,12 | 0,17 | 0,21 | |
| K | |||||||||||||||||
| ≥ 240 HB | 140 | 0,015 | 0,030 | 0,040 | 0,055 | 0,07 | 0,09 | 0,11 | 240 | 0,024 | 0,048 | 0,064 | 0,088 | 0,11 | 0,14 | 0,18 |
Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25%
