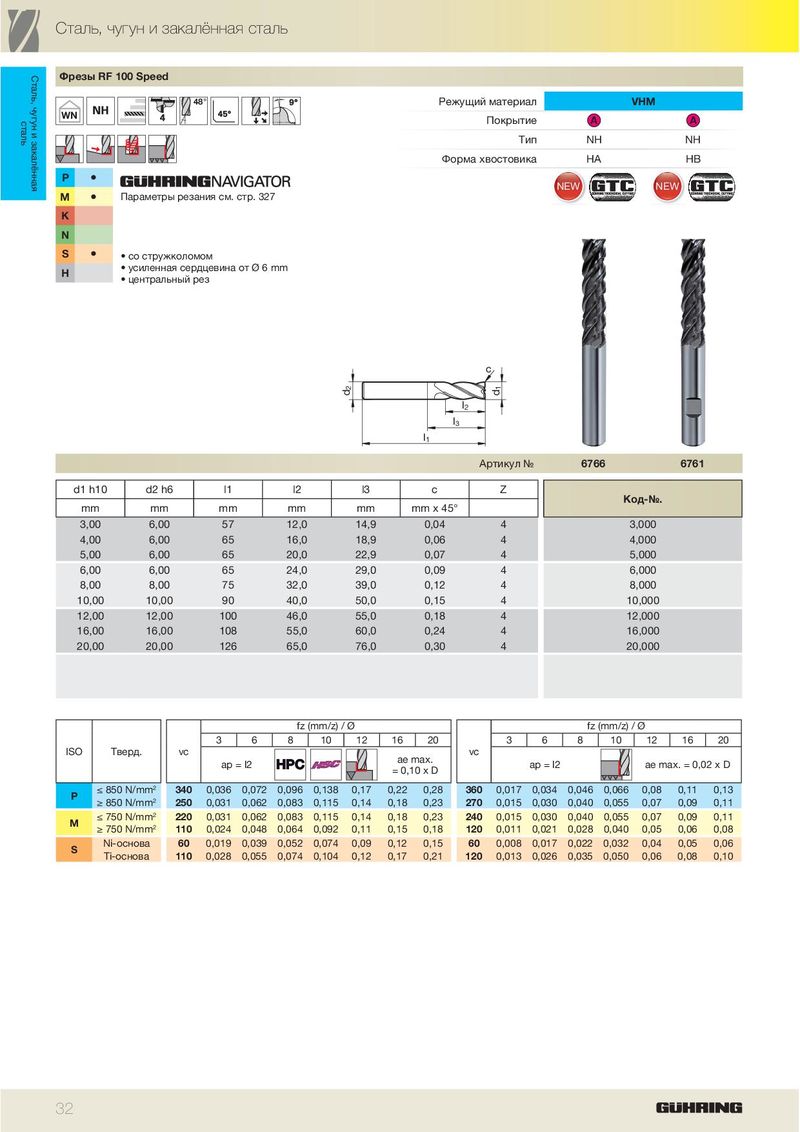

Каталог Guhring фрезерный инструмент - страница 38

Сталь, чугун и закалённая сталь Сталь, чугун и закалённая Фрезы RF 100 Speed 48° Режущий материал VHM сталь WN Покрытие A A Тип NH NH Форма хвостовика HA HB P ä NEW NEW M ä Параметры резания см. стр. 327 K N S ä • со стружколомом • усиленная сердцевина от Ø 6 mm H • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 6766 6761 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 3,00 6,00 57 12,0 14,9 0,04 4 3,000 4,00 6,00 65 16,0 18,9 0,06 4 4,000 5,00 6,00 65 20,0 22,9 0,07 4 5,000 6,00 6,00 65 24,0 29,0 0,09 4 6,000 8,00 8,00 75 32,0 39,0 0,12 4 8,000 10,00 10,00 90 40,0 50,0 0,15 4 10,000 12,00 12,00 100 46,0 55,0 0,18 4 12,000 16,00 16,00 108 55,0 60,0 0,24 4 16,000 20,00 20,00 126 65,0 76,0 0,30 4 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ae max. ap = l2 ap = l2 ae max. = 0,02 x D = 0,10 x D ≤ 850 N/mm 2 340 0,036 0,072 0,096 0,138 0,17 0,22 0,28 360 0,017 0,034 0,046 0,066 0,08 0,11 0,13 P ≥ 850 N/mm 2 250 0,031 0,062 0,083 0,115 0,14 0,18 0,23 270 0,015 0,030 0,040 0,055 0,07 0,09 0,11 ≤ 750 N/mm 2 220 0,031 0,062 0,083 0,115 0,14 0,18 0,23 240 0,015 0,030 0,040 0,055 0,07 0,09 0,11 M ≥ 750 N/mm 2 110 0,024 0,048 0,064 0,092 0,11 0,15 0,18 120 0,011 0,021 0,028 0,040 0,05 0,06 0,08 Ni-основа 60 0,019 0,039 0,052 0,074 0,09 0,12 0,15 60 0,008 0,017 0,022 0,032 0,04 0,05 0,06 S Ti-основа 110 0,028 0,055 0,074 0,104 0,12 0,17 0,21 120 0,013 0,026 0,035 0,050 0,06 0,08 0,10 32
