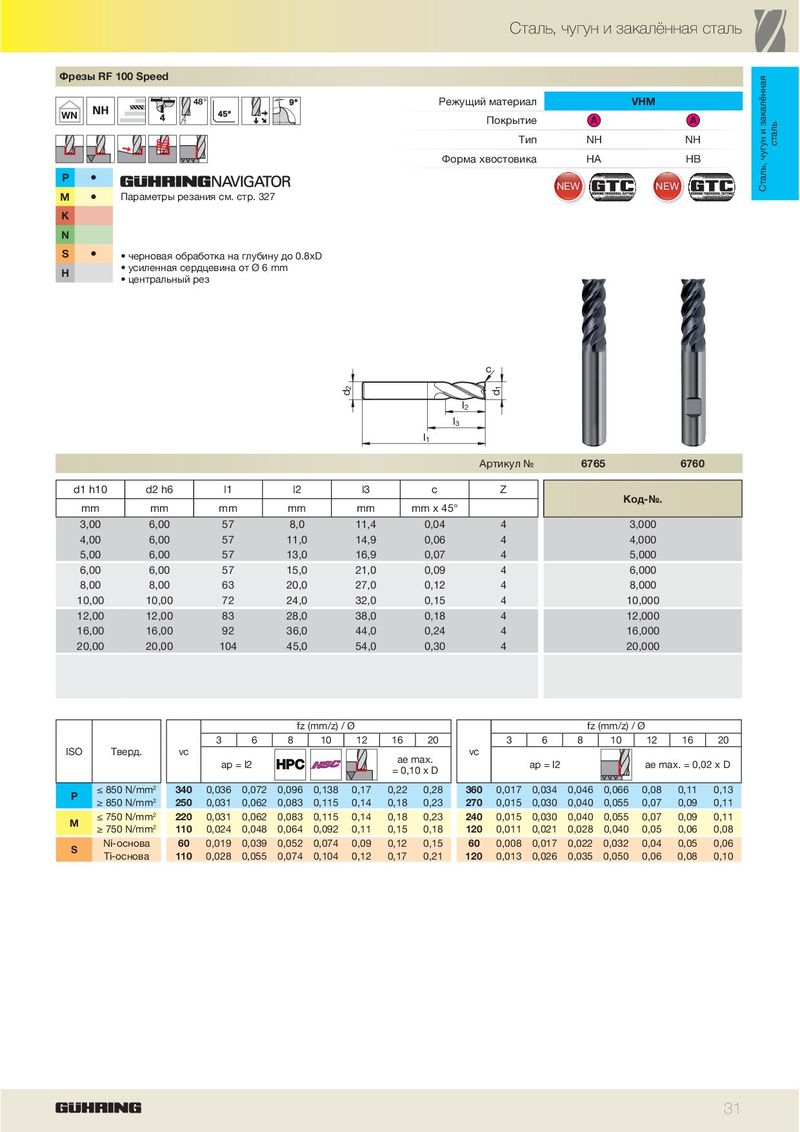

WN
P ä M ä K N S ä H
48°
Параметры резания см. стр. 327
- черновая обработка на глубину до 0.8xD
- усиленная сердцевина от Ø 6 mm
- центральный рез
Режущий материал VHM A A Покрытие
| Тип | NH | NH | |
| Форма хвостовика | HA | HB |
NEW NEW
| d2 | l2 l1 l3 | d1 c | ||||||
| Артикул № | 6765 | 6760 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | c | Z | К№ | |
| mm | mm | mm | mm | mm | mm x 45° | од-. | ||
| 3,00 | 6,00 | 57 | 8,0 | 11,4 | 0,04 | 4 | 3,000 | |
| 4,00 | 6,00 | 57 | 11,0 | 14,9 | 0,06 | 4 | 4,000 | |
| 5,00 | 6,00 | 57 | 13,0 | 16,9 | 0,07 | 4 | 5,000 | |
| 6,00 | 6,00 | 57 | 15,0 | 21,0 | 0,09 | 4 | 6,000 | |
| 8,00 | 8,00 | 63 | 20,0 | 27,0 | 0,12 | 4 | 8,000 | |
| 10,00 | 10,00 | 72 | 24,0 | 32,0 | 0,15 | 4 | 10,000 | |
| 12,00 | 12,00 | 83 | 28,0 | 38,0 | 0,18 | 4 | 12,000 | |
| 16,00 | 16,00 | 92 | 36,0 | 44,0 | 0,24 | 4 | 16,000 | |
| 20,00 | 20,00 | 104 | 45,0 | 54,0 | 0,30 | 4 | 20,000 |
| fz( | mm/z)/ | Ø | fz | (mm/z)/ | Ø | ||||||||||||
| 3 | 6 | 8 | 10 | 12 | 16 | 20 | 3 | 6 | 8 | 10 | 12 | 16 | 20 | ||||
| ISO | Тверд. | vc | ap | = l2 | ae m = 0,1 | ax. 0 x D | vc | ap = l2 | ae m | ax. = 0,0 | 2 x D | ||||||
| P | ≤ 850 N/mm2 | 340 | 0,036 | 0,072 | 0,096 | 0,138 | 0,17 | 0,22 | 0,28 | 360 | 0,017 | 0,034 | 0,046 | 0,066 | 0,08 | 0,11 | 0,13 |
| ≥ 850 N/mm2 | 250 | 0,031 | 0,062 | 0,083 | 0,115 | 0,14 | 0,18 | 0,23 | 270 | 0,015 | 0,030 | 0,040 | 0,055 | 0,07 | 0,09 | 0,11 | |
| M | ≤ 750 N/mm2 | 220 | 0,031 | 0,062 | 0,083 | 0,115 | 0,14 | 0,18 | 0,23 | 240 | 0,015 | 0,030 | 0,040 | 0,055 | 0,07 | 0,09 | 0,11 |
| ≥ 750 N/mm2 | 110 | 0,024 | 0,048 | 0,064 | 0,092 | 0,11 | 0,15 | 0,18 | 120 | 0,011 | 0,021 | 0,028 | 0,040 | 0,05 | 0,06 | 0,08 | |
| S | Ni-основа | 60 | 0,019 | 0,039 | 0,052 | 0,074 | 0,09 | 0,12 | 0,15 | 60 | 0,008 | 0,017 | 0,022 | 0,032 | 0,04 | 0,05 | 0,06 |
| Ti-основа | 110 | 0,028 | 0,055 | 0,074 | 0,104 | 0,12 | 0,17 | 0,21 | 120 | 0,013 | 0,026 | 0,035 | 0,050 | 0,06 | 0,08 | 0,10 |
