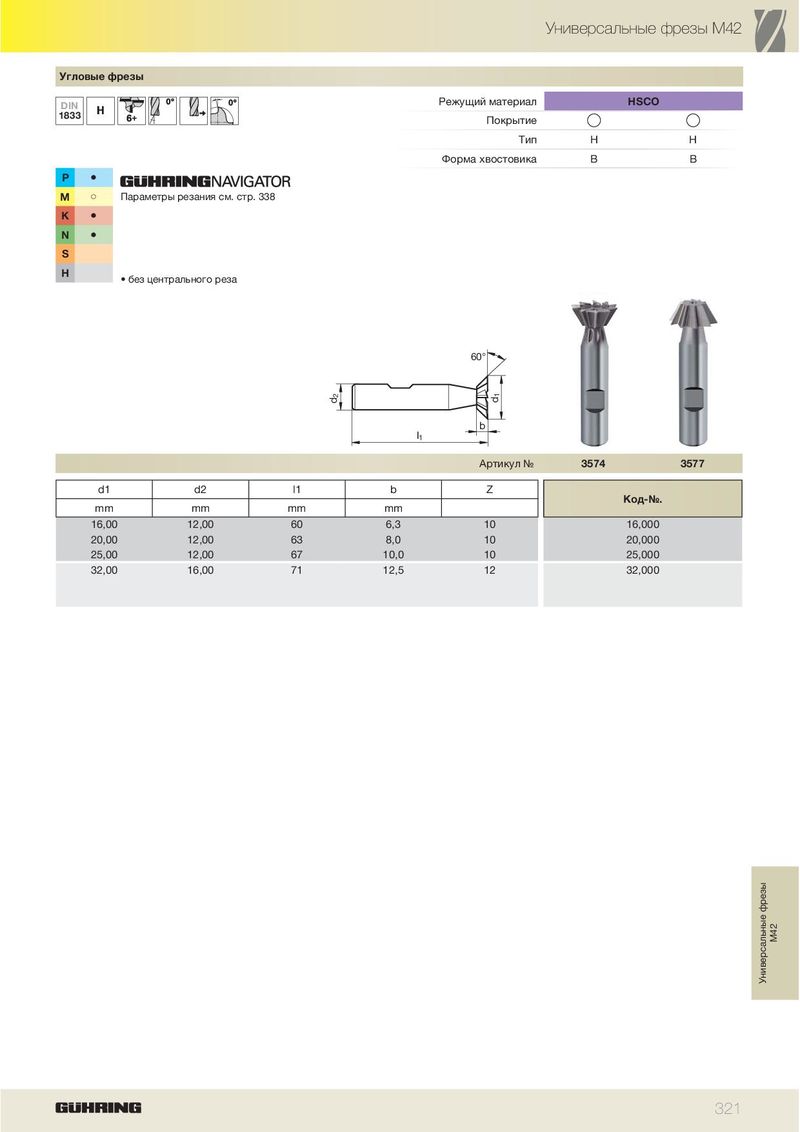

| Угло | вые | фрезы | ||
| DIN 1833 | Режущий материал Покрытие | HSCO | ||
| Тип | H | H | ||
| Форма хвостовика | B | B |
| P | � | |
| M | � | Параметры резания см. стр. 338 |
| K | � | |
| N | � | |
| S | ||
| H | • без центрального реза |
| 60° | |||||||
| d2 | l1 | b d1 | |||||
| Артикул № | 3574 | 3577 | |||||
| d1 | d2 | l1 | b | Z | К№ | ||
| mm | mm | mm | mm | од-. | |||
| 16,00 | 12,00 | 60 | 6,3 | 10 | 16,000 | ||
| 20,00 | 12,00 | 63 | 8,0 | 10 | 20,000 | ||
| 25,00 | 12,00 | 67 | 10,0 | 10 | 25,000 | ||
| 32,00 | 16,00 | 71 | 12,5 | 12 | 32,000 |
