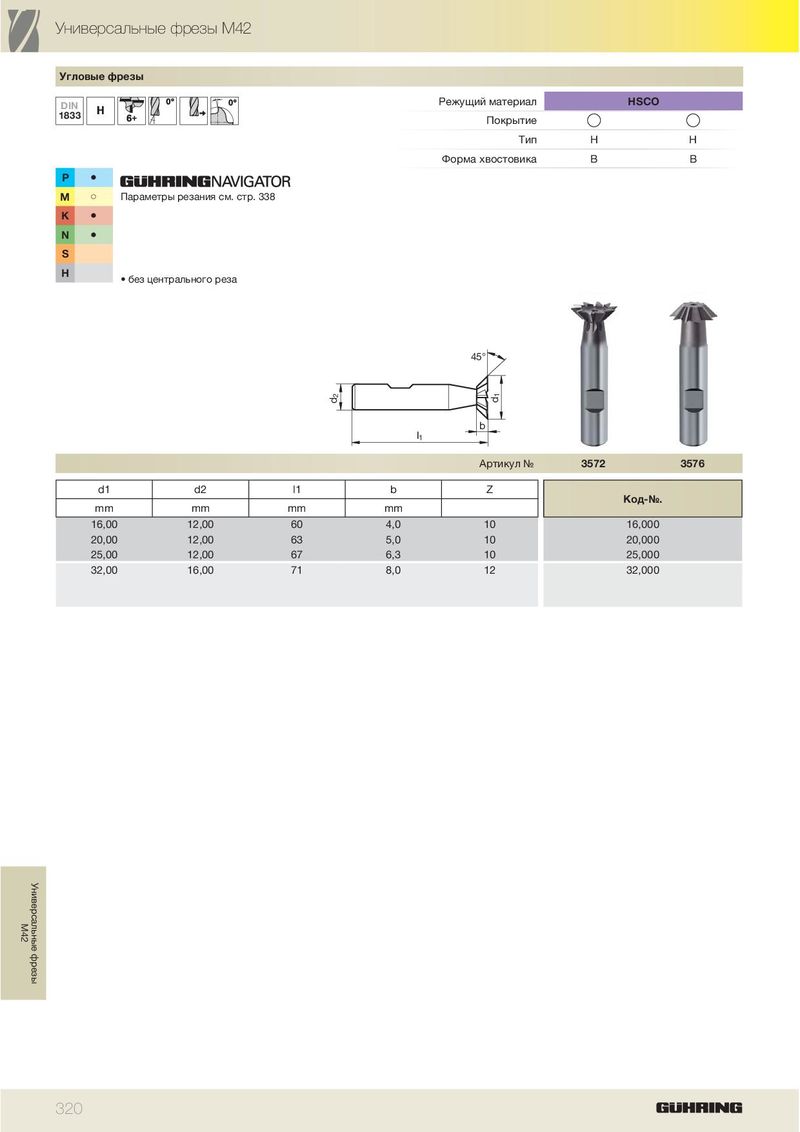

Угловые фрезы
DIN 1833
P ä
M ã Параметры резания см. стр. 338
K ä N ä S H
- без центрального реза
Режущий материал HSCO Покрытие
| Тип | H | H | |
| Форма хвостовика | B | B |
| 45° | |||||||
| d2 | l1 | b d1 | |||||
| Артикул № | 3572 | 3576 | |||||
| d1 | d2 | l1 | b | Z | Ко-№ | ||
| mm | mm | mm | mm | д. | |||
| 16,00 | 12,00 | 60 | 4,0 | 10 | 16,000 | ||
| 20,00 | 12,00 | 63 | 5,0 | 10 | 20,000 | ||
| 25,00 | 12,00 | 67 | 6,3 | 10 | 25,000 | ||
| 32,00 | 16,00 | 71 | 8,0 | 12 | 32,000 |
