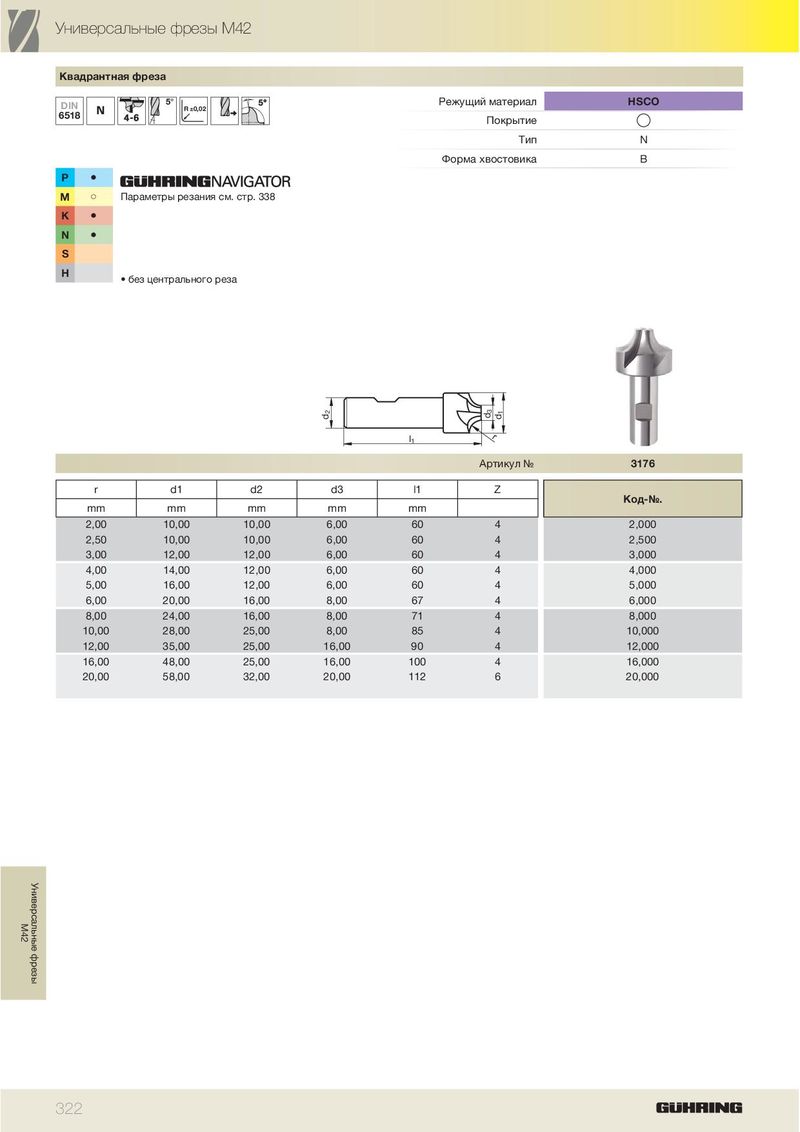

Каталог Guhring фрезерный инструмент - страница 328

Универсальные фрезы M42 Квадрантная фреза 5° Режущий материал HSCO DIN R±0,02 6518 Покрытие Тип N Форма хвостовика B P ä M ã Параметры резания см. стр. 338 K ä N ä S H • без центрального реза 2 3 1 d d d l r 1 Артикул № 3176 r d1 d2 d3 l1 Z Код-№. mm mm mm mm mm 2,00 10,00 10,00 6,00 60 4 2,000 2,50 10,00 10,00 6,00 60 4 2,500 3,00 12,00 12,00 6,00 60 4 3,000 4,00 14,00 12,00 6,00 60 4 4,000 5,00 16,00 12,00 6,00 60 4 5,000 6,00 20,00 16,00 8,00 67 4 6,000 8,00 24,00 16,00 8,00 71 4 8,000 10,00 28,00 25,00 8,00 85 4 10,000 12,00 35,00 25,00 16,00 90 4 12,000 16,00 48,00 25,00 16,00 100 4 16,000 20,00 58,00 32,00 20,00 112 6 20,000 Универсальные фрезы M42 322
