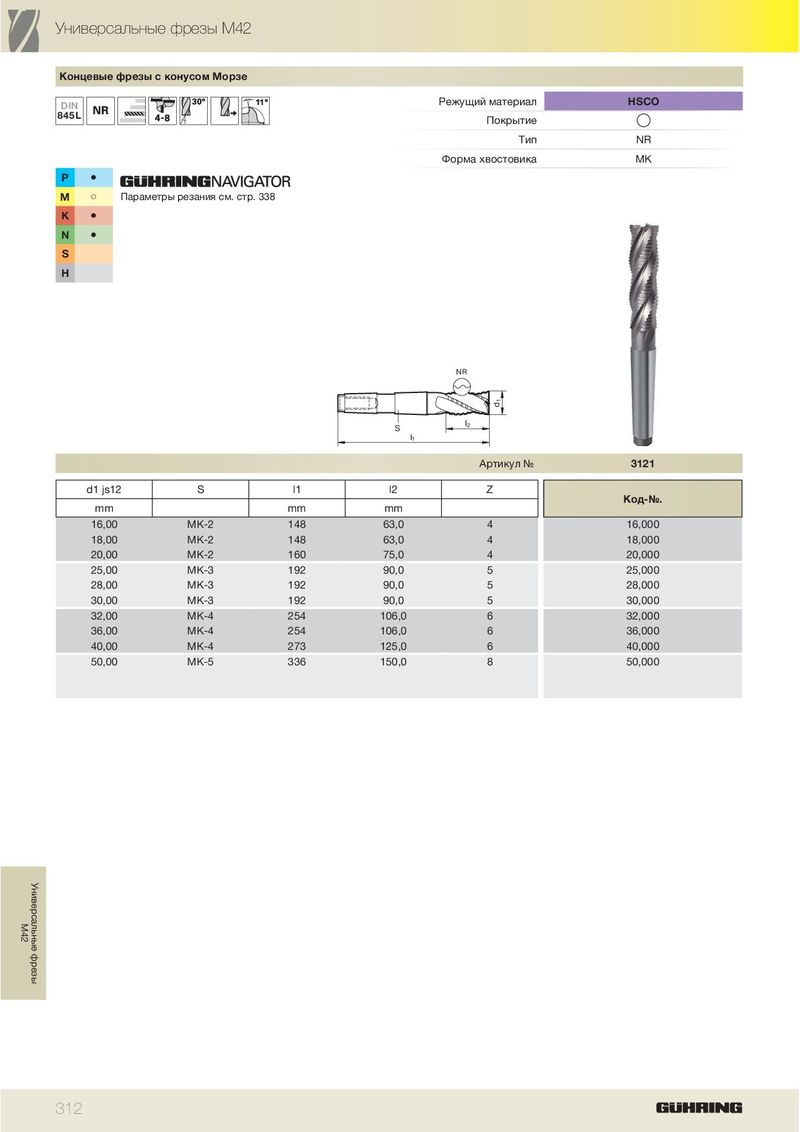

DIN 845L
| P | ä |
| M | ã |
| K | ä |
| N | ä |
S H
Параметры резания см. стр. 338
Режущий материал HSCO Покрытие Тип NR Форма хвостовика MK
| l1 S | Артикул № l2 d1 NR | 3121 | |||
| d1 js12 | S | l1 | l2 | Z | |
| mm | mm | mm | Код-№. | ||
| 16,00 | MK-2 | 148 | 63,0 | 4 | 16,000 |
| 18,00 | MK-2 | 148 | 63,0 | 4 | 18,000 |
| 20,00 | MK-2 | 160 | 75,0 | 4 | 20,000 |
| 25,00 | MK-3 | 192 | 90,0 | 5 | 25,000 |
| 28,00 | MK-3 | 192 | 90,0 | 5 | 28,000 |
| 30,00 | MK-3 | 192 | 90,0 | 5 | 30,000 |
| 32,00 | MK-4 | 254 | 106,0 | 6 | 32,000 |
| 36,00 | MK-4 | 254 | 106,0 | 6 | 36,000 |
| 40,00 | MK-4 | 273 | 125,0 | 6 | 40,000 |
| 50,00 | MK-5 | 336 | 150,0 | 8 | 50,000 |
