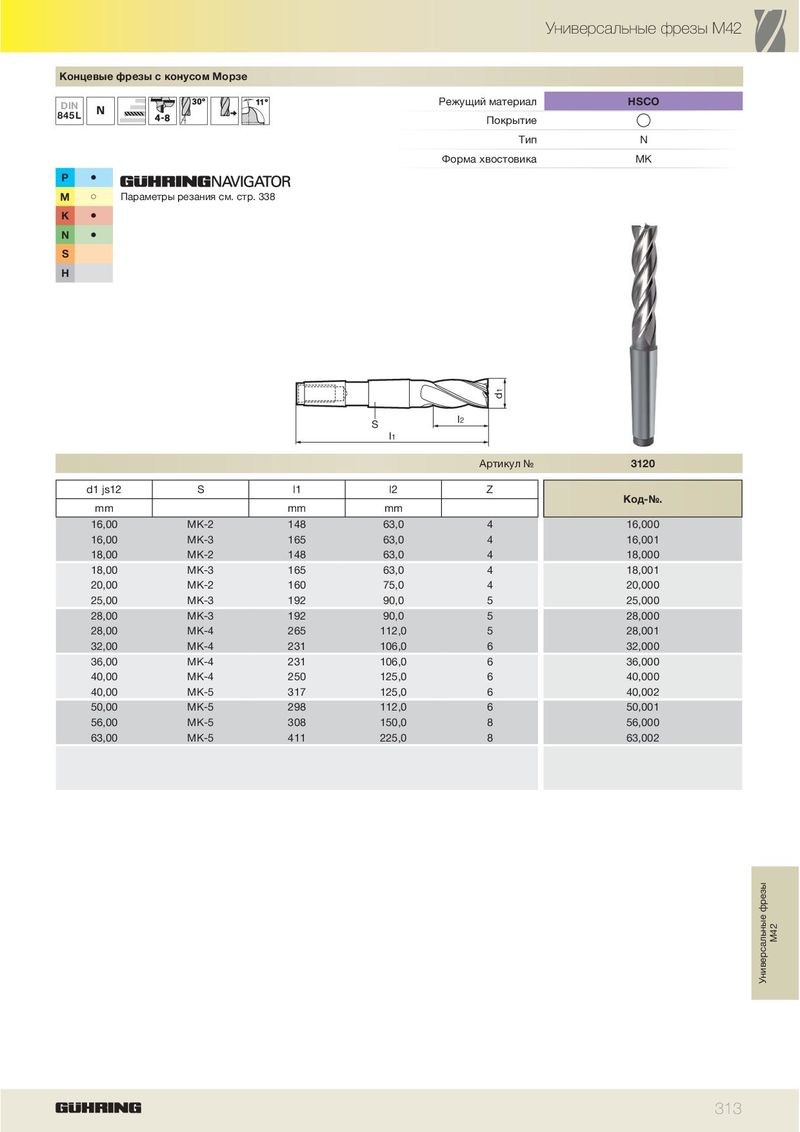

Каталог Guhring фрезерный инструмент - страница 319
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring ружейные сверла
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring инструментальная оснастка GM 300
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
DIN 845L
| P | ä |
| M | ã |
| K | ä |
| N | ä |
S H
Параметры резания см. стр. 338
Режущий материал HSCO Покрытие Тип N Форма хвостовика MK
| l1 S | l2 d1 | ||||
| Артикул № | 3120 | ||||
| d1 js12 | S | l1 | l2 | Z | Ко-№ |
| mm | mm | mm | д. | ||
| 16,00 | MK-2 | 148 | 63,0 | 4 | 16,000 |
| 16,00 | MK-3 | 165 | 63,0 | 4 | 16,001 |
| 18,00 | MK-2 | 148 | 63,0 | 4 | 18,000 |
| 18,00 | MK-3 | 165 | 63,0 | 4 | 18,001 |
| 20,00 | MK-2 | 160 | 75,0 | 4 | 20,000 |
| 25,00 | MK-3 | 192 | 90,0 | 5 | 25,000 |
| 28,00 | MK-3 | 192 | 90,0 | 5 | 28,000 |
| 28,00 | MK-4 | 265 | 112,0 | 5 | 28,001 |
| 32,00 | MK-4 | 231 | 106,0 | 6 | 32,000 |
| 36,00 | MK-4 | 231 | 106,0 | 6 | 36,000 |
| 40,00 | MK-4 | 250 | 125,0 | 6 | 40,000 |
| 40,00 | MK-5 | 317 | 125,0 | 6 | 40,002 |
| 50,00 | MK-5 | 298 | 112,0 | 6 | 50,001 |
| 56,00 | MK-5 | 308 | 150,0 | 8 | 56,000 |
| 63,00 | MK-5 | 411 | 225,0 | 8 | 63,002 |
