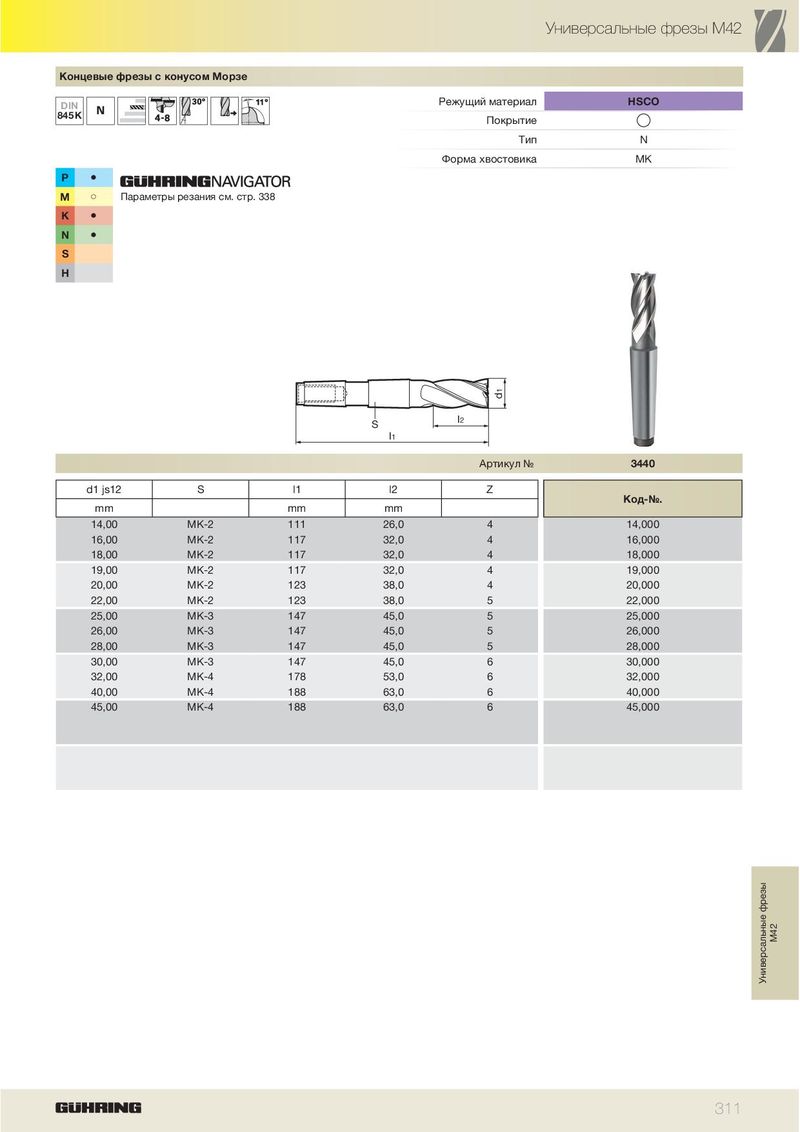

DIN 845K
| P | ä |
| M | ã |
| K | ä |
| N | ä |
S H
Параметры резания см. стр. 338
Режущий материал HSCO Покрытие Тип N Форма хвостовика MK
| l1 S | l2 d1 | ||||
| Артикул № | 3440 | ||||
| d1 js12 | S | l1 | l2 | Z | К-№ |
| mm | mm | mm | од. | ||
| 14,00 | MK-2 | 111 | 26,0 | 4 | 14,000 |
| 16,00 | MK-2 | 117 | 32,0 | 4 | 16,000 |
| 18,00 | MK-2 | 117 | 32,0 | 4 | 18,000 |
| 19,00 | MK-2 | 117 | 32,0 | 4 | 19,000 |
| 20,00 | MK-2 | 123 | 38,0 | 4 | 20,000 |
| 22,00 | MK-2 | 123 | 38,0 | 5 | 22,000 |
| 25,00 | MK-3 | 147 | 45,0 | 5 | 25,000 |
| 26,00 | MK-3 | 147 | 45,0 | 5 | 26,000 |
| 28,00 | MK-3 | 147 | 45,0 | 5 | 28,000 |
| 30,00 | MK-3 | 147 | 45,0 | 6 | 30,000 |
| 32,00 | MK-4 | 178 | 53,0 | 6 | 32,000 |
| 40,00 | MK-4 | 188 | 63,0 | 6 | 40,000 |
| 45,00 | MK-4 | 188 | 63,0 | 6 | 45,000 |
